Установка задних фонарей от VS7.

Поделиться1Вчера 19:14:39

Автор: mars73
Модератор
Зарегистрирован: 2024-11-17
Приглашений: 0
Сообщений: 268
Уважение: [+56/-0]
Позитив: [+47/-0]
Провел на форуме:
5 дней 18 часов
Последний визит:
Сегодня 01:25:45

Для JETTA VS5 это несомненно апгрейт.

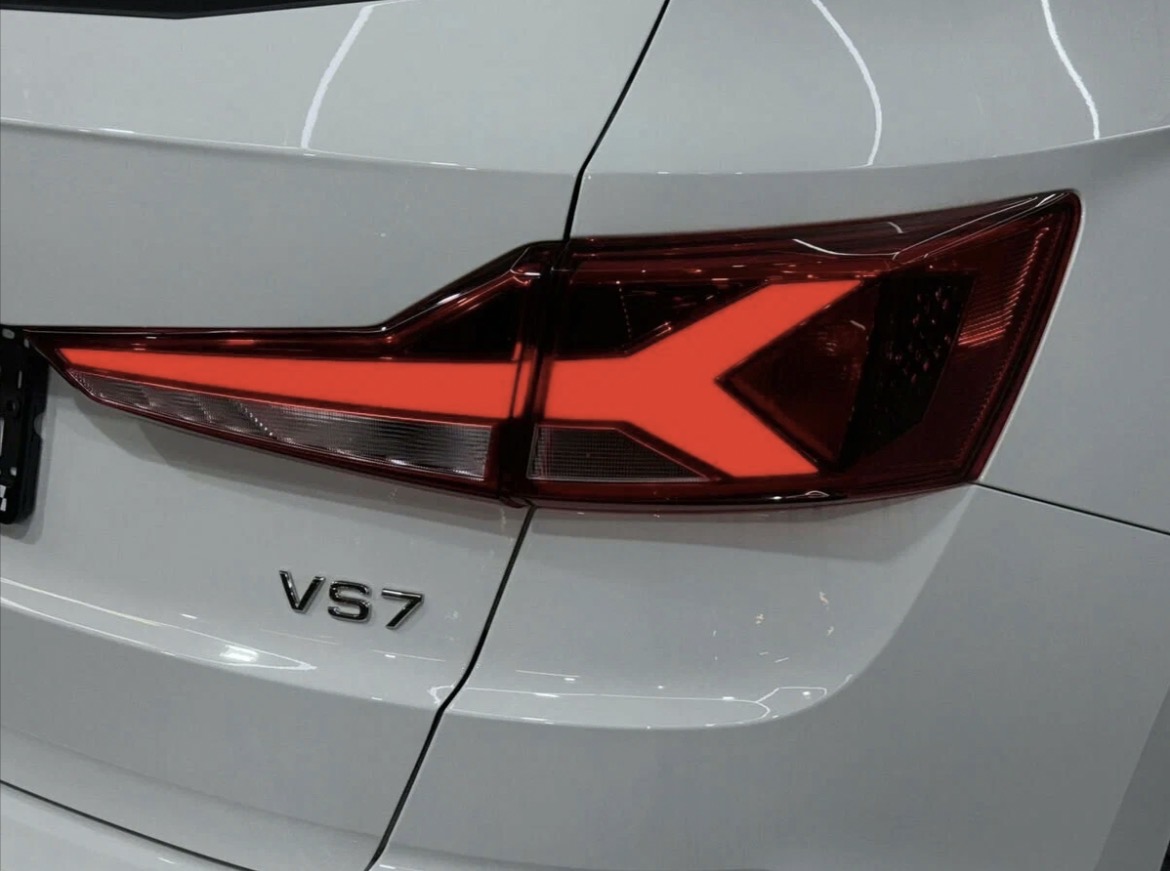

Фонари JETTA VS7 хоть и совершенно идентичны по форме VS5, но имеют светодиодные габаритные огни и задний противотуманный фонарь(LED) в левой внутренней секции, вместо ламп накаливания. Немного отличается по длине сами габаритные огни.
Светятся и выглядят фонари на дороге интереснее штатных VS5.

Было решено их приобрести и установить на свою VS5.

OEM L5CG 945 207 - задний левый внешний
OEM L5CG 945 208-задний правый внешний
OEM L5CG 945 307- задний левый внутренний
OEM L5CG 945 308- задний правый внутренний
После получения изучаем и определяемся, что и как делать.

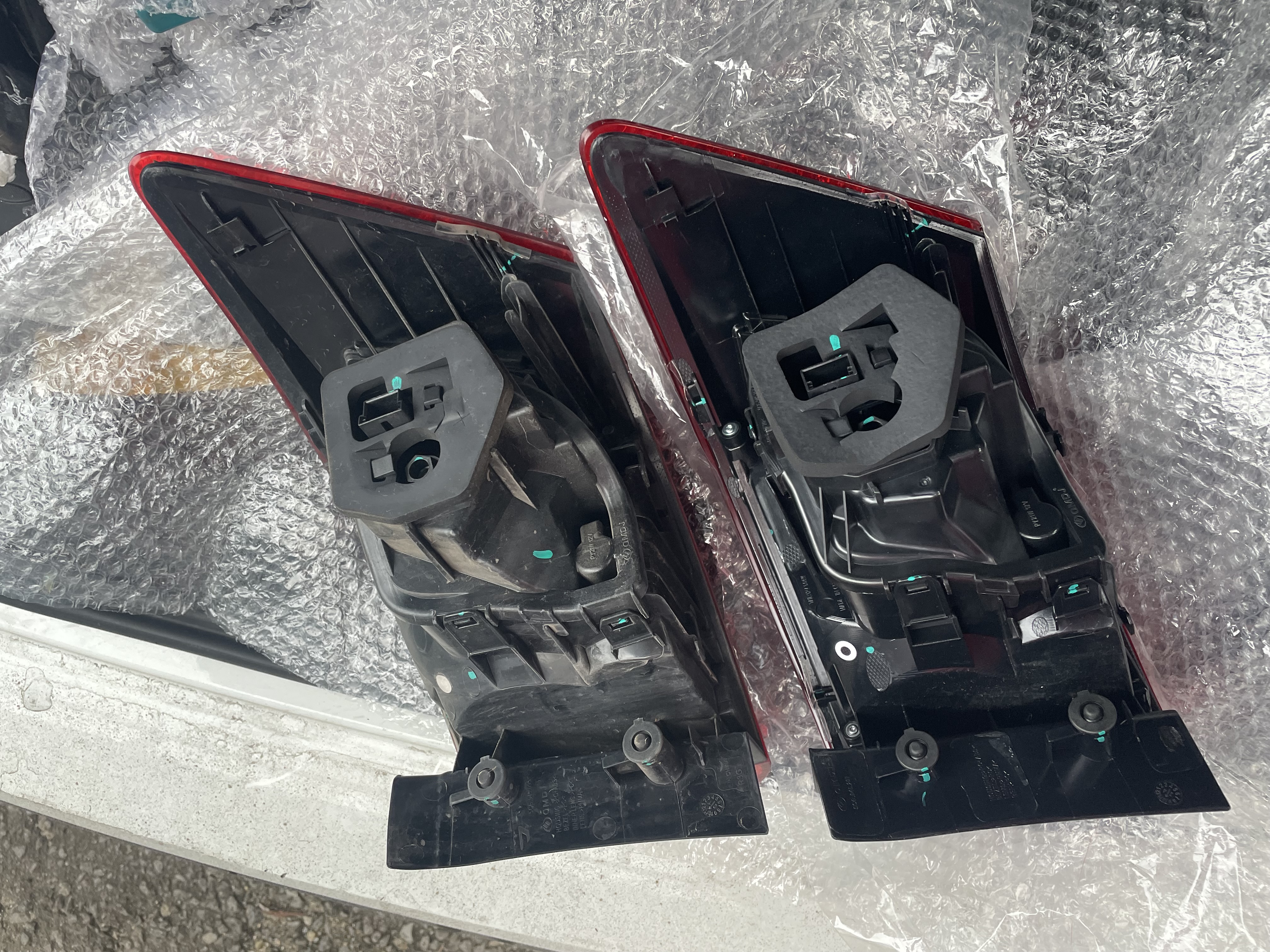

Внешние левые секции VS5 и VS7 для сравнения:

VS5

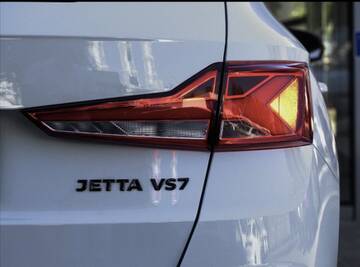

VS7

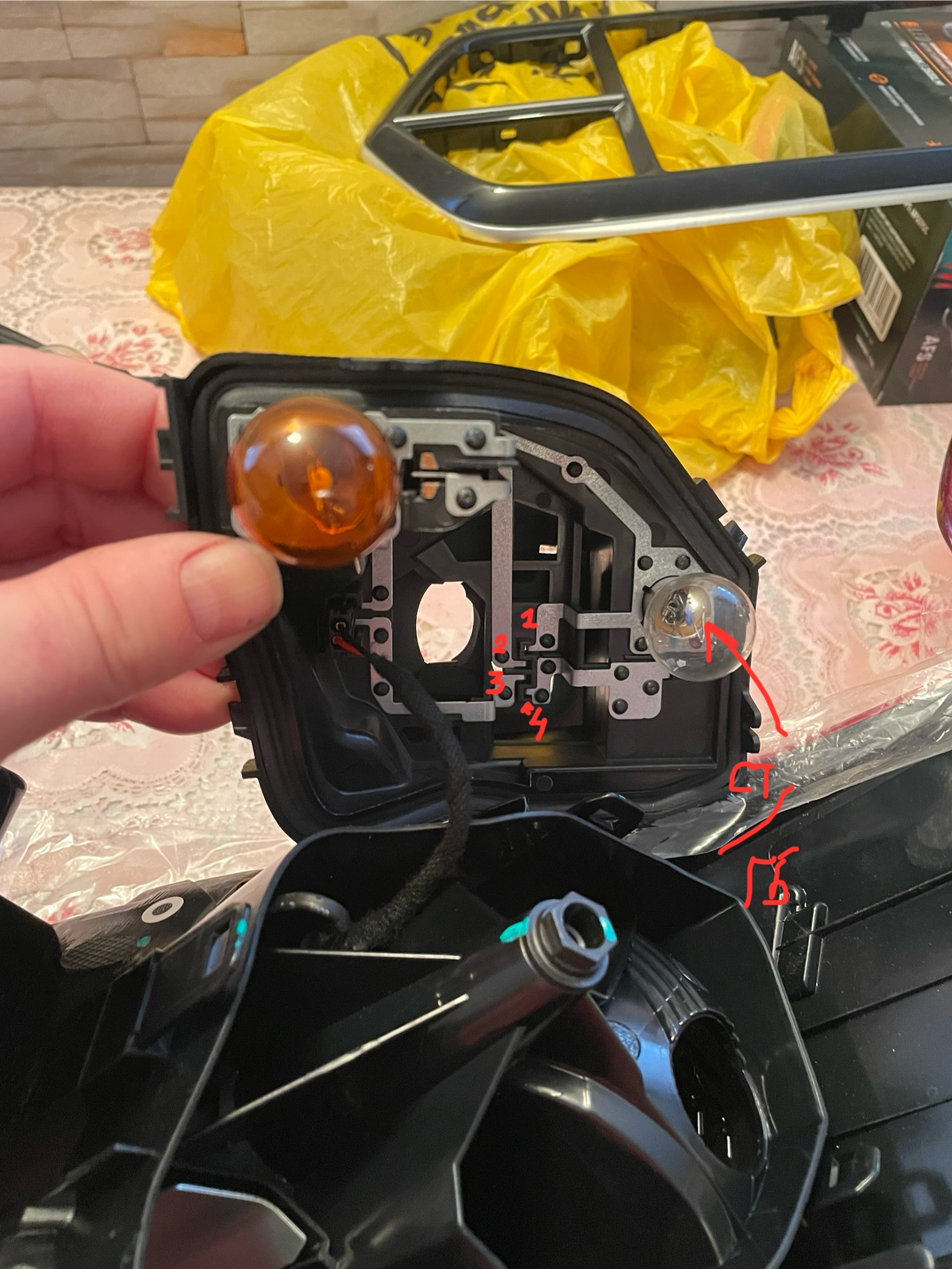

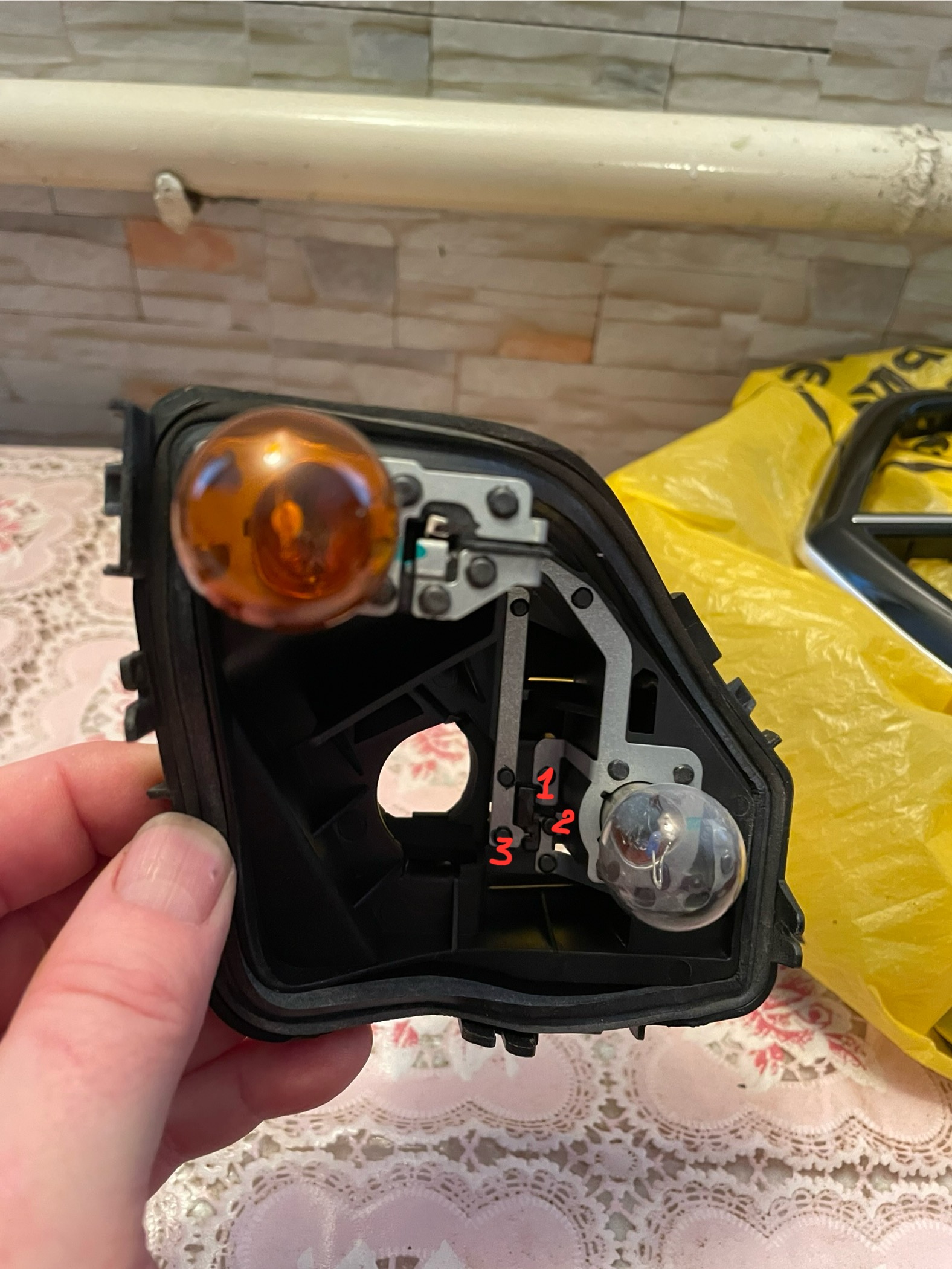

VS5 ( в разборе)

1 - GDN
2- габарит/стоп
3 - поворот

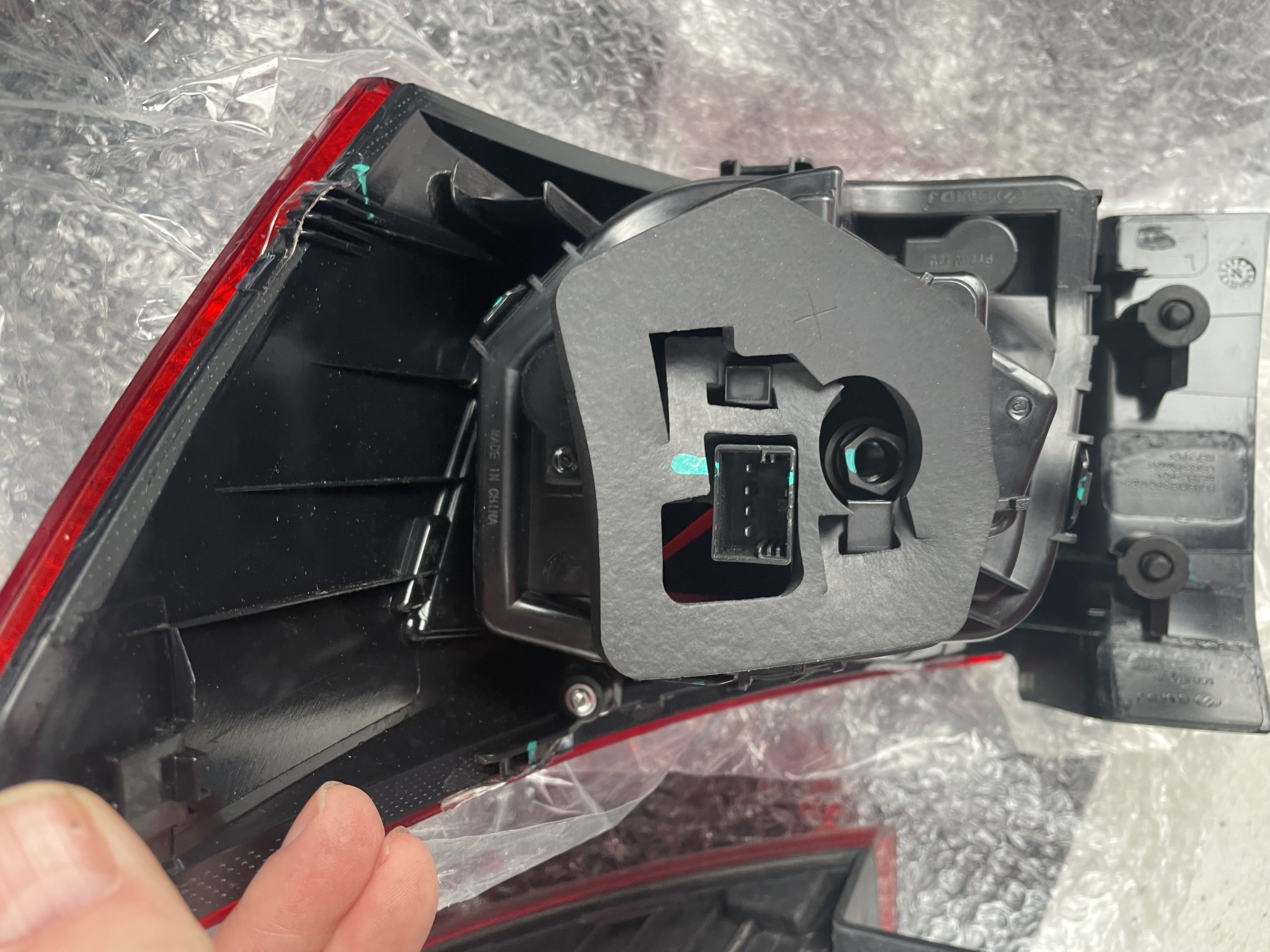

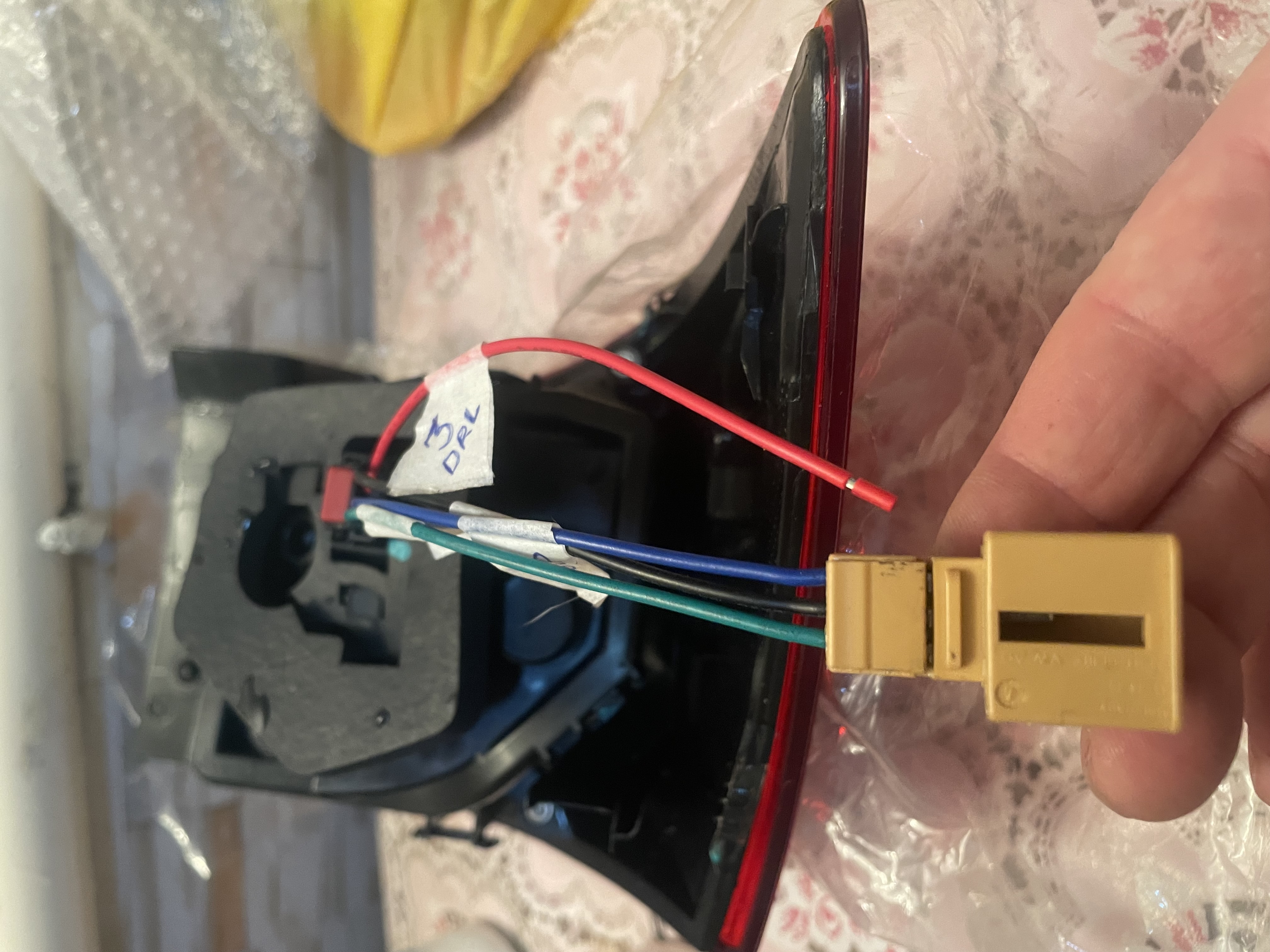

VS7 ( в разборе)

1 - минус общий
2- поворот
3- габарит DRL
4- стоп

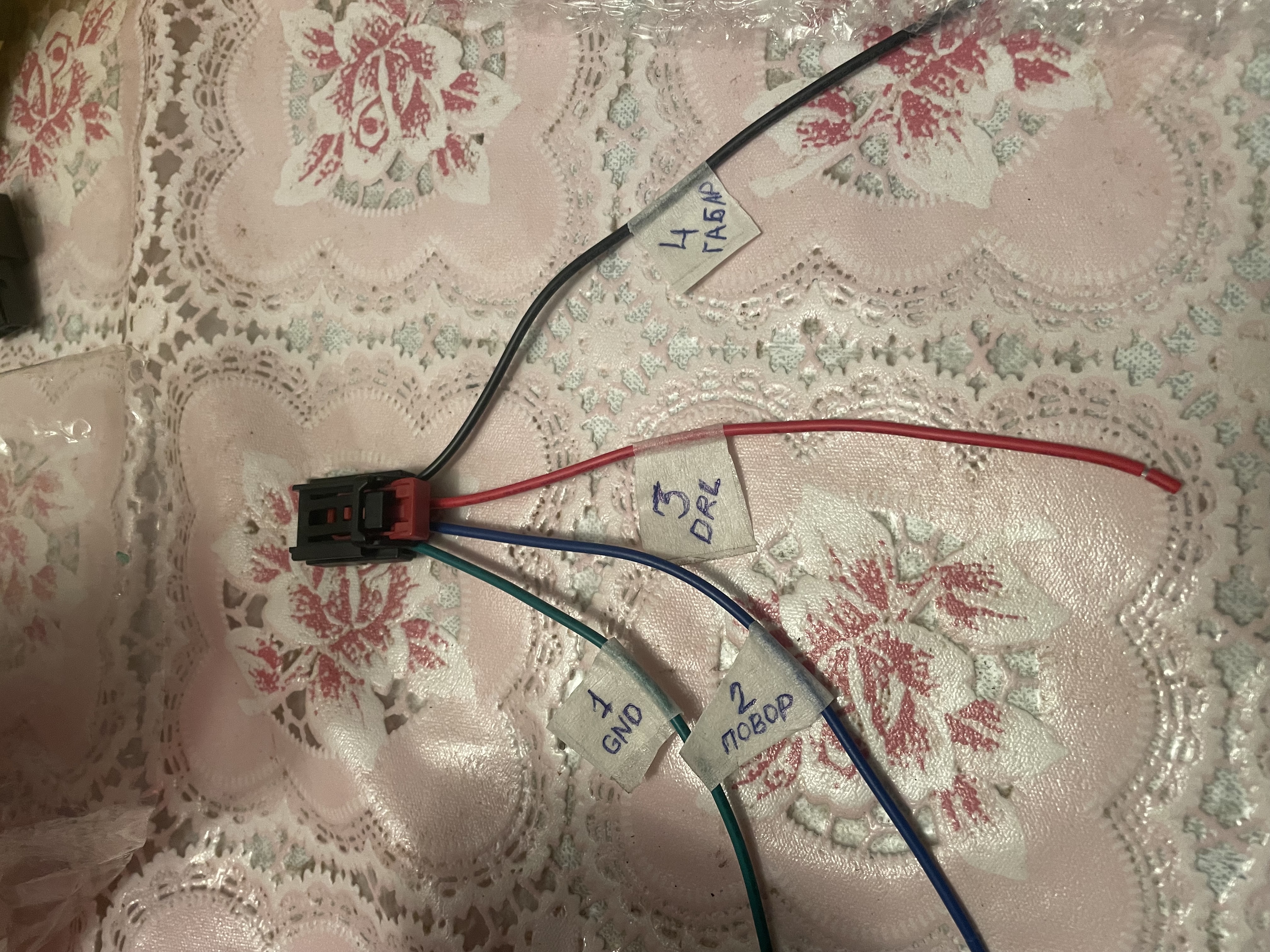

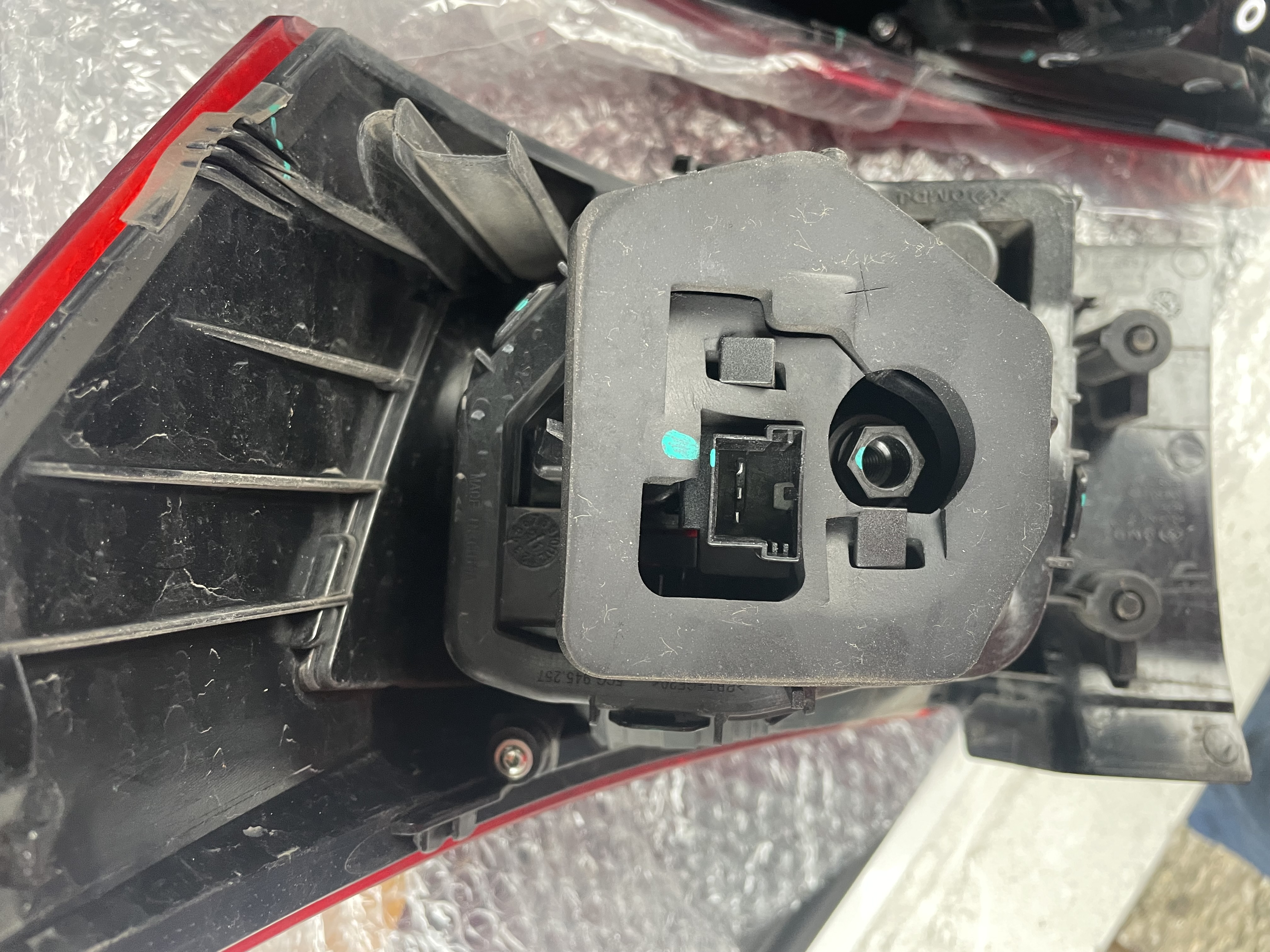

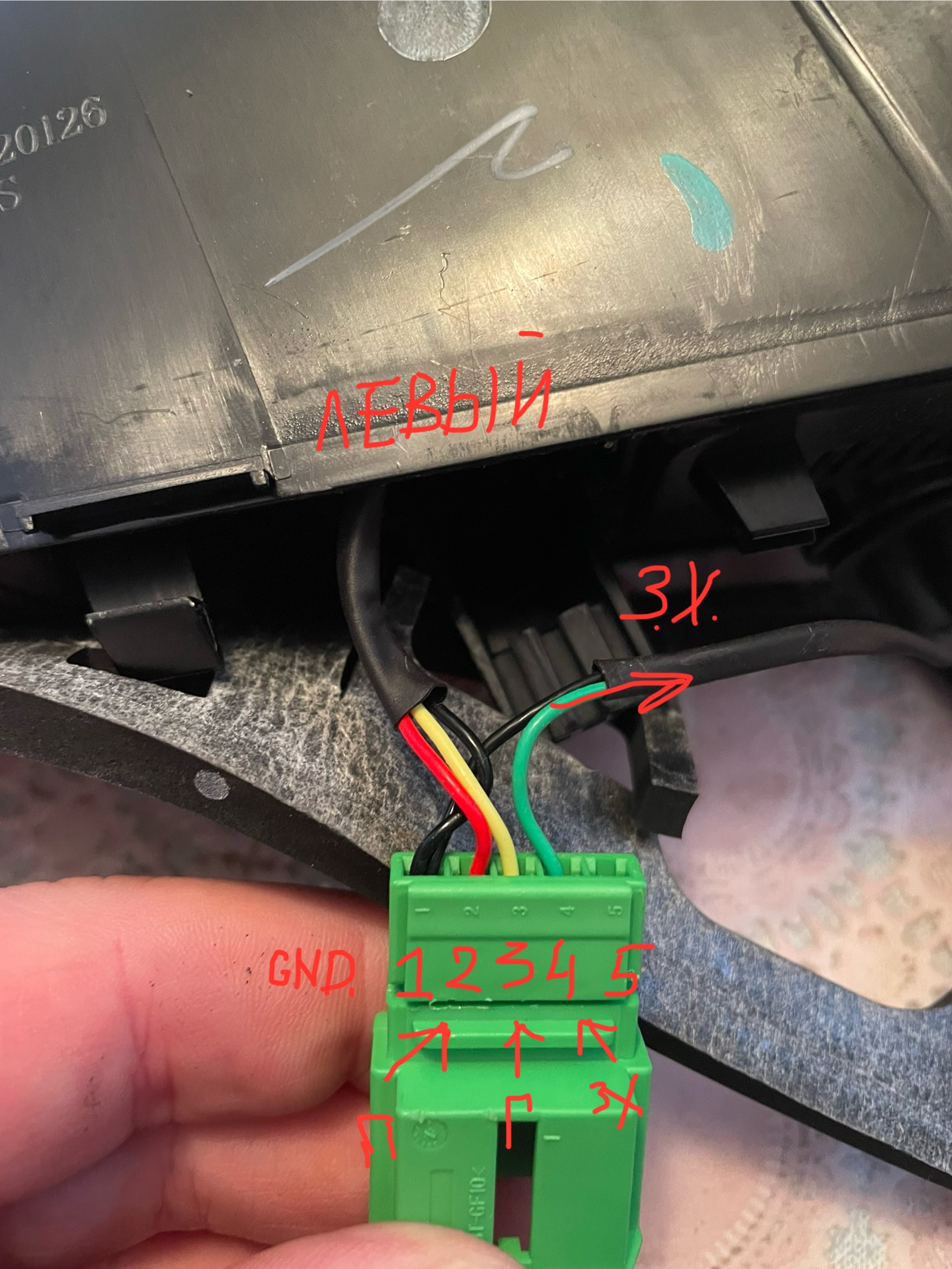

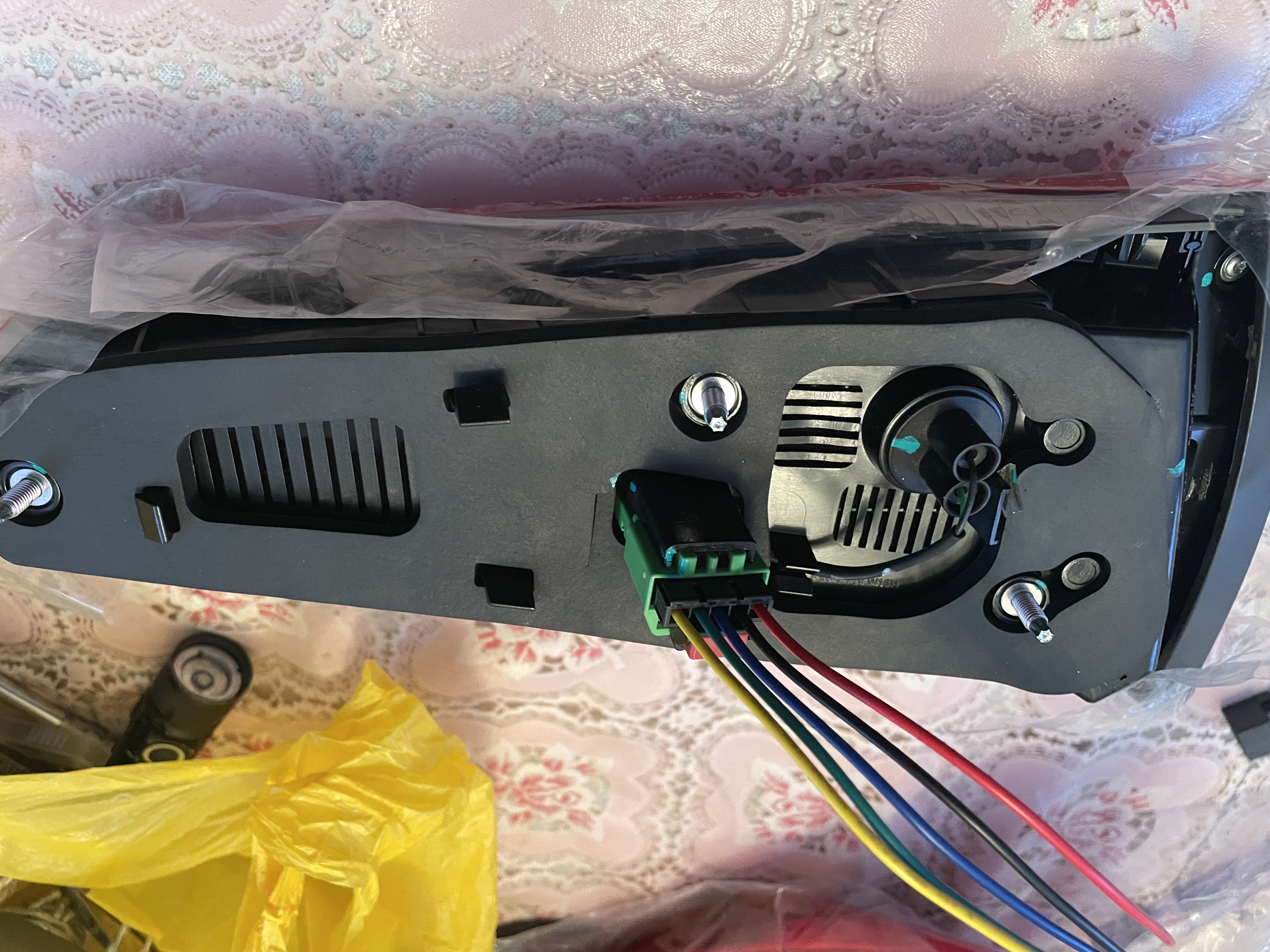

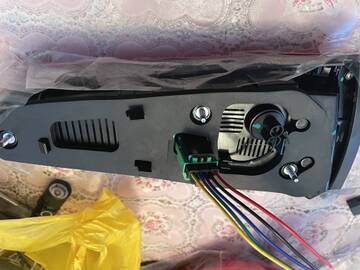

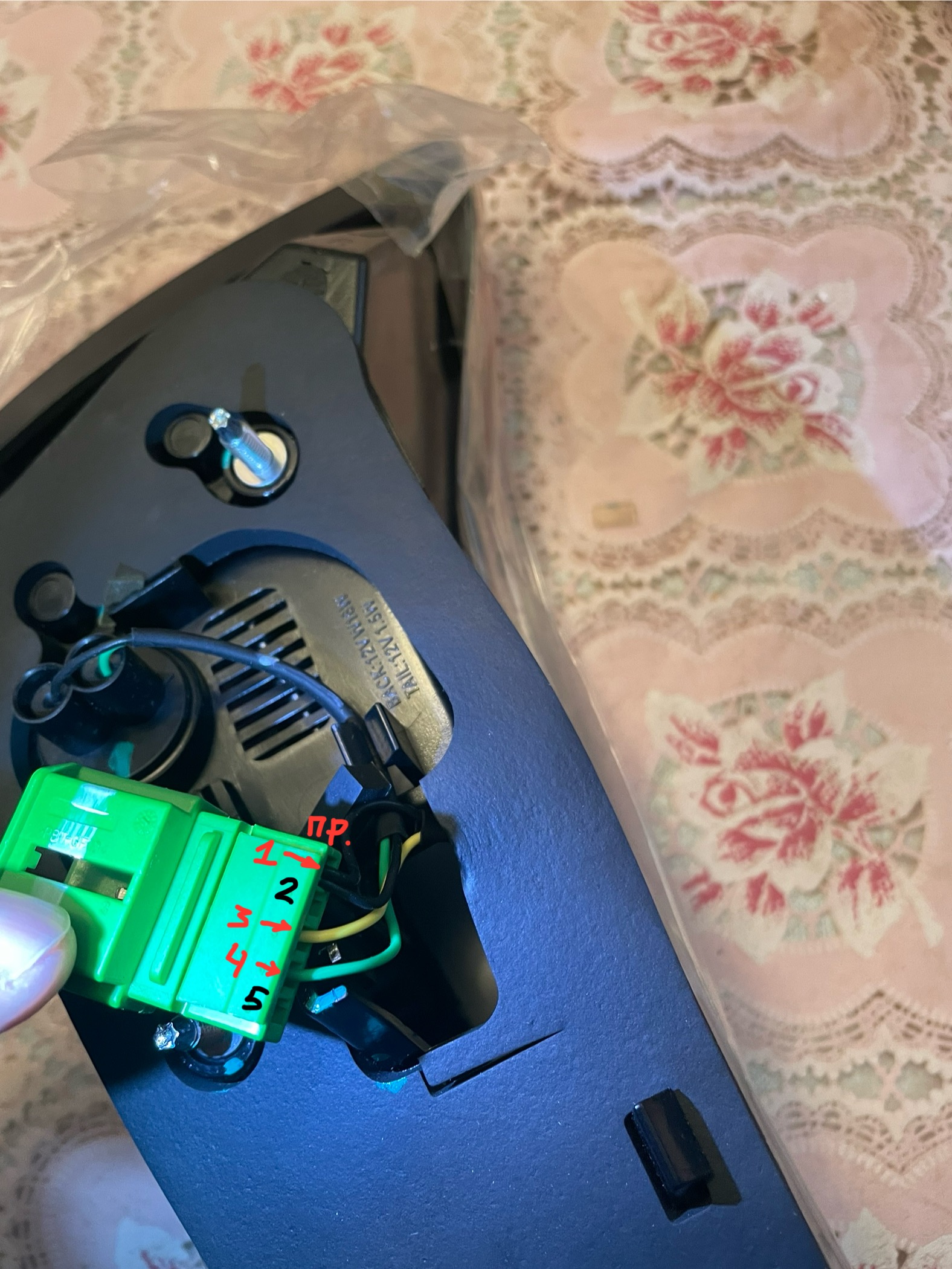

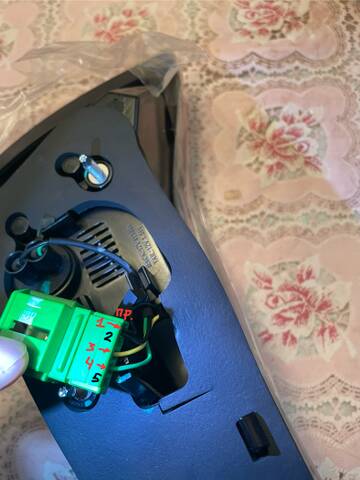

Фонари VS7 внутренние секции ( распиновка)
прав/левая:

1- GND
3- желтый провод «габаритный свет» LED
4- зеленый Задний Ход ; лампа накаливания

1 - минус ( черные провода)
2- красный провод «противотуманный свет» L46 - лампа LED левого заднего противотуманного фонаря)
3 - желтый провод «габаритный свет»; М4-лампа LED левого заднего габаритного огня ;
4 - зеленый Задний Ход ( лампа накаливания) M16 -Лампа левого фонаря заднего хода

Продолжение следует.

0

Поделиться2Вчера 20:41:54

Автор: Cap4
Новичок
Зарегистрирован: 2025-09-05
Приглашений: 0
Сообщений: 2
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
3 часа 39 минут
Последний визит:
Вчера 20:54:35

mars73
а кнопку включения противотуманки как и где делать?

0

Поделиться3Вчера 23:49:17

Автор: mars73
Модератор
Зарегистрирован: 2024-11-17
Приглашений: 0
Сообщений: 268
Уважение: [+56/-0]
Позитив: [+47/-0]
Провел на форуме:
5 дней 18 часов
Последний визит:
Сегодня 01:25:45

Cap4 написал(а):

mars73
а кнопку включения противотуманки как и где делать?

Я сразу не понял о чем даже вопрос))
Так же в фонарях VS5 есть задний противотуманный фонарь ( только лампа накаливания) и включается штатным регулятором света .

0

Поделиться4Сегодня 00:36:50

Автор: mars73
Модератор
Зарегистрирован: 2024-11-17
Приглашений: 0
Сообщений: 268
Уважение: [+56/-0]
Позитив: [+47/-0]
Провел на форуме:
5 дней 18 часов
Последний визит:
Сегодня 01:25:45

Для подключения фонарей VS7 к штатной проводке VS5 , были приобретены VW-Audi разьемы ( папа/мама) и необходимые пины для задних световых приборов.
1. 4-контактные автомобильные разъемы, задний фонарь,ЗАА 972714/7Н0972704 для VW Sagitar Magotan Golf;
2. 3-контактные разъемы, задний фонарь, стоп-сигнал, вилка 7N 0972703 /5K 0972713 Для Sagitar Tiguan Golf
A3 A4
3. 5-контактный разъем для задних фонарей Volkswagen-Audi 5K0 972 705/5G0 972 715

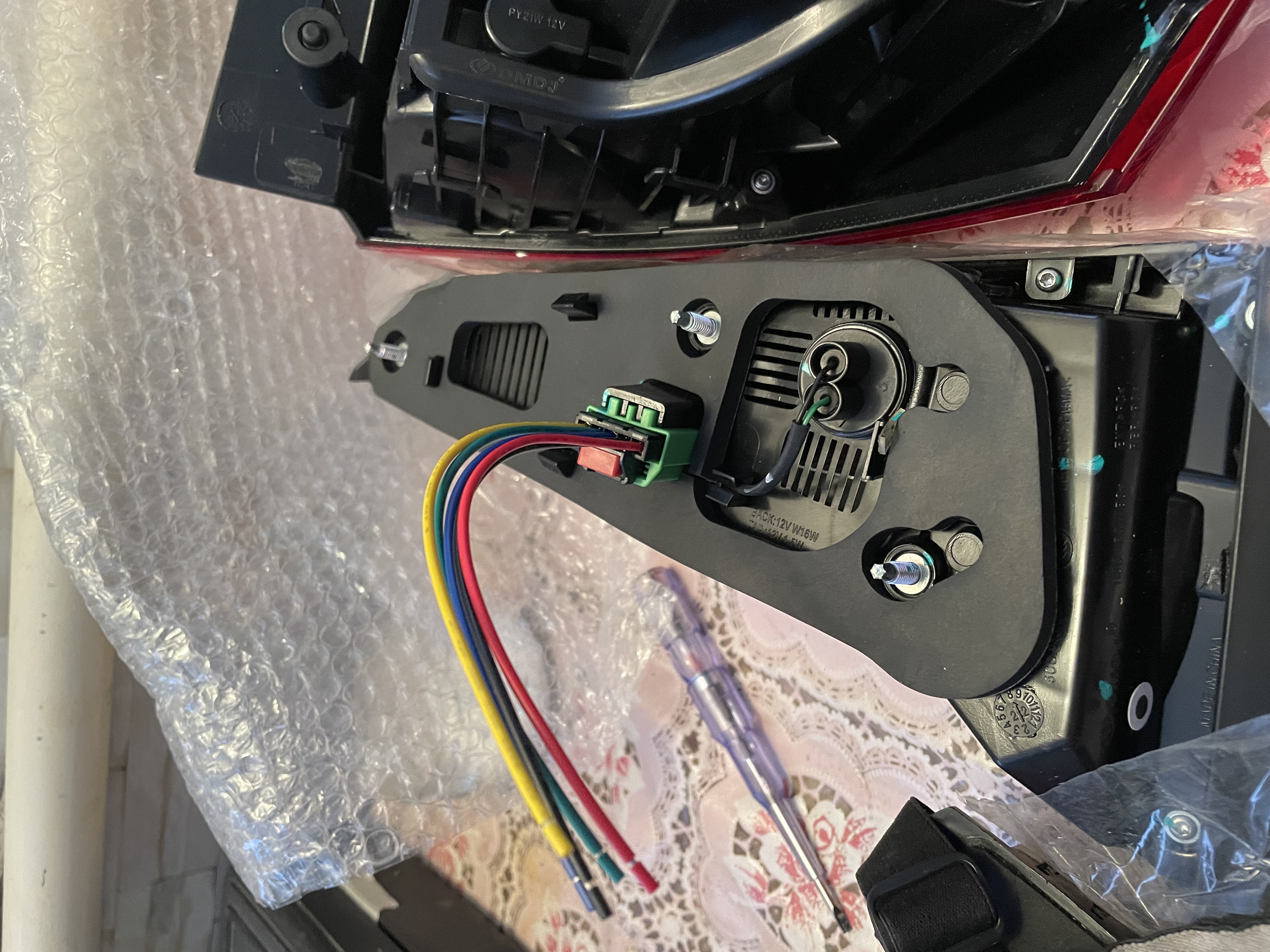

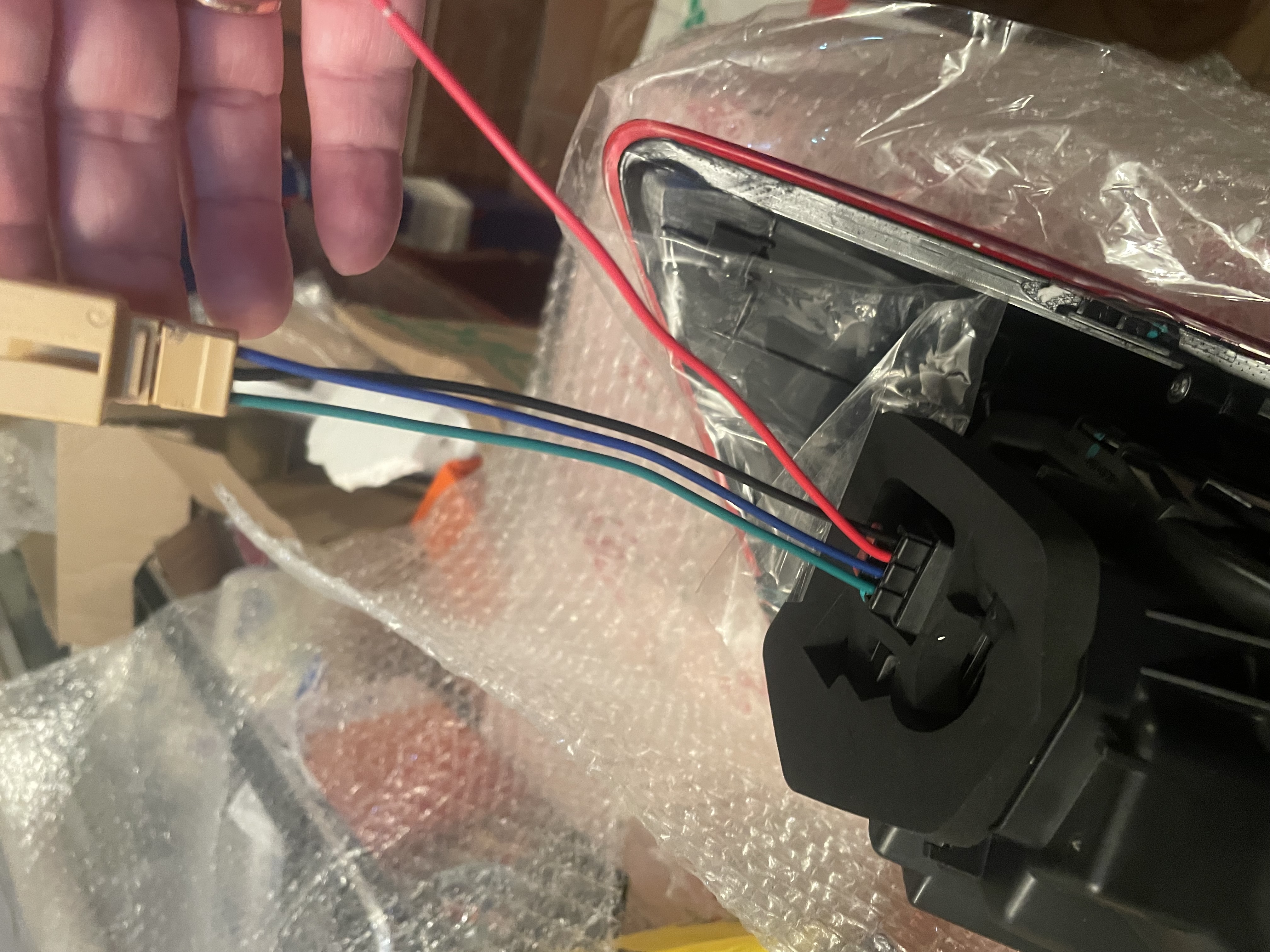

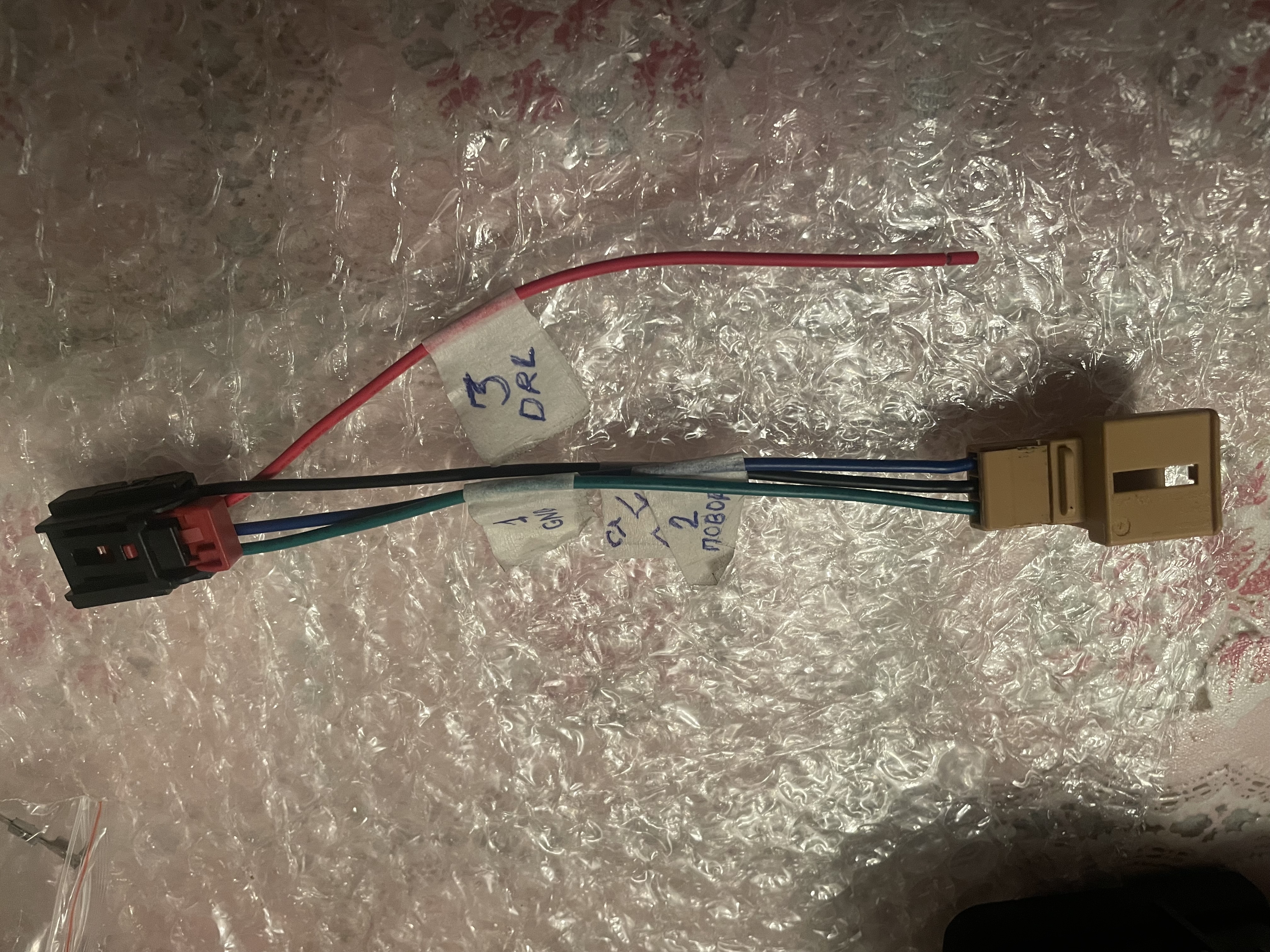

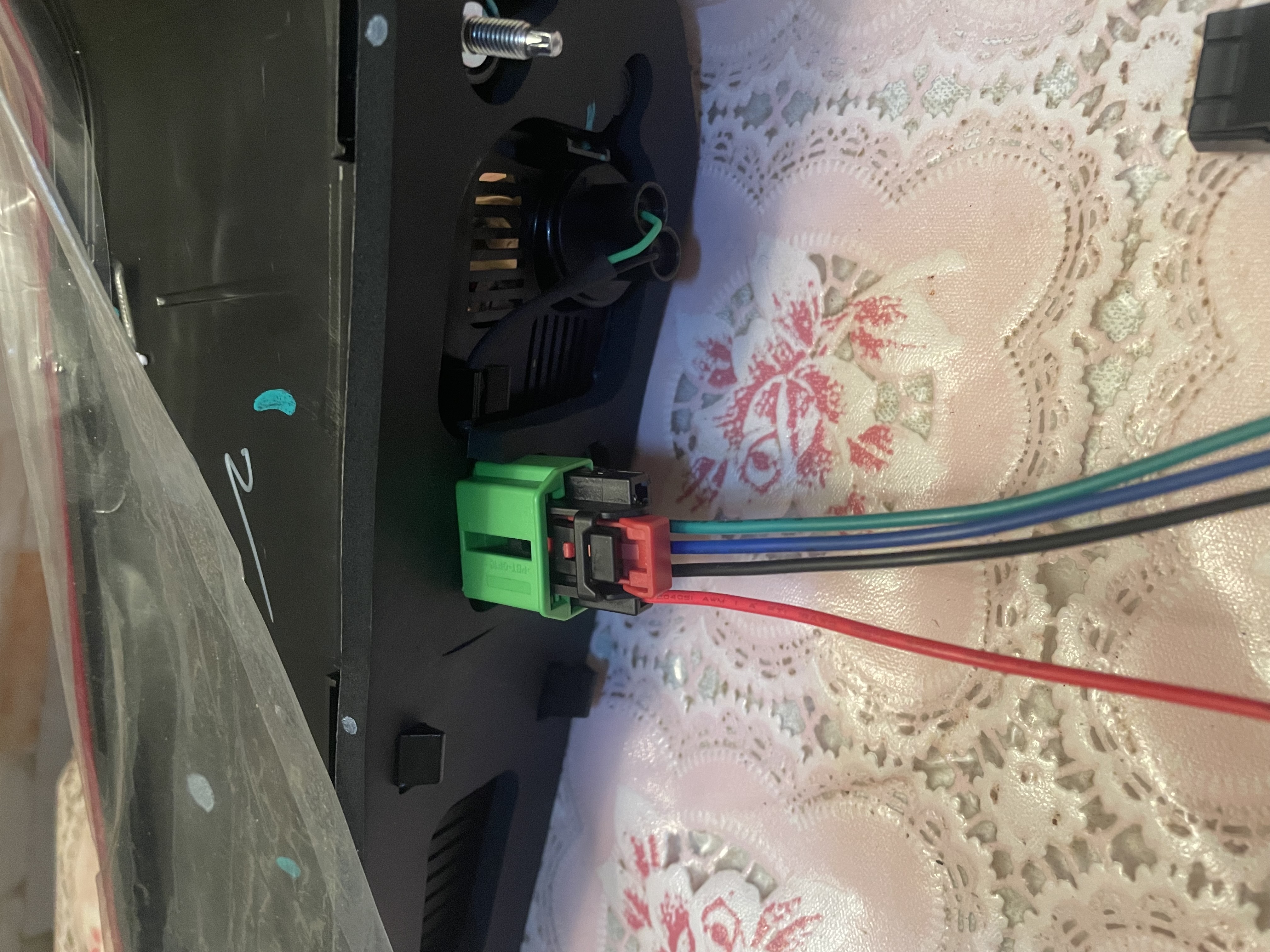

Затем , изготовлены переходники , с необходимой перепиновкой и добавлением проводов *:

* - провод дополнительный для отсутствующего LED габарита во внешних секциях фонарей VS5, где его роль играет «стоп-сигнал», который в кодировках авто 9 блоке настроен как
1. функция А « Стоп сигнал (горит при нажатой педали тормоза)
2. Функция Б « Горит в режиме габарита»

0

Поделиться5Сегодня 01:33:47

Автор: mars73
Модератор
Зарегистрирован: 2024-11-17
Приглашений: 0
Сообщений: 268
Уважение: [+56/-0]
Позитив: [+47/-0]
Провел на форуме:
5 дней 18 часов
Последний визит:
Сегодня 01:25:45

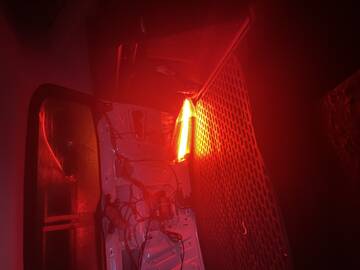

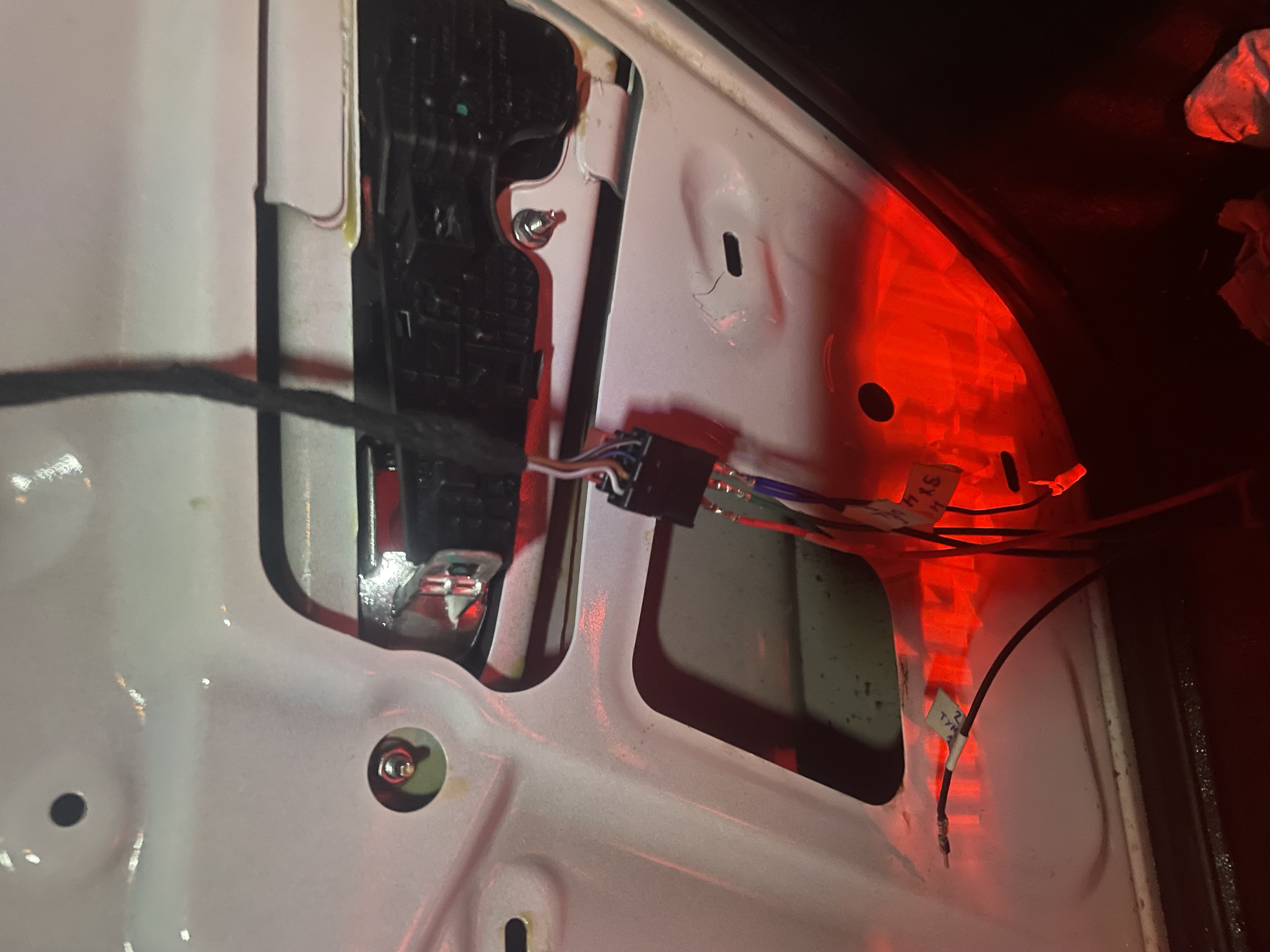

Фото пробных подключений , в тч после изменений кодировок :

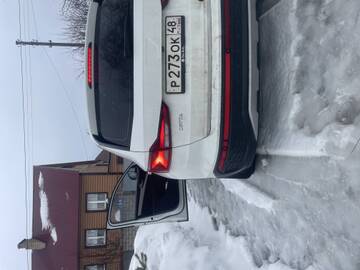

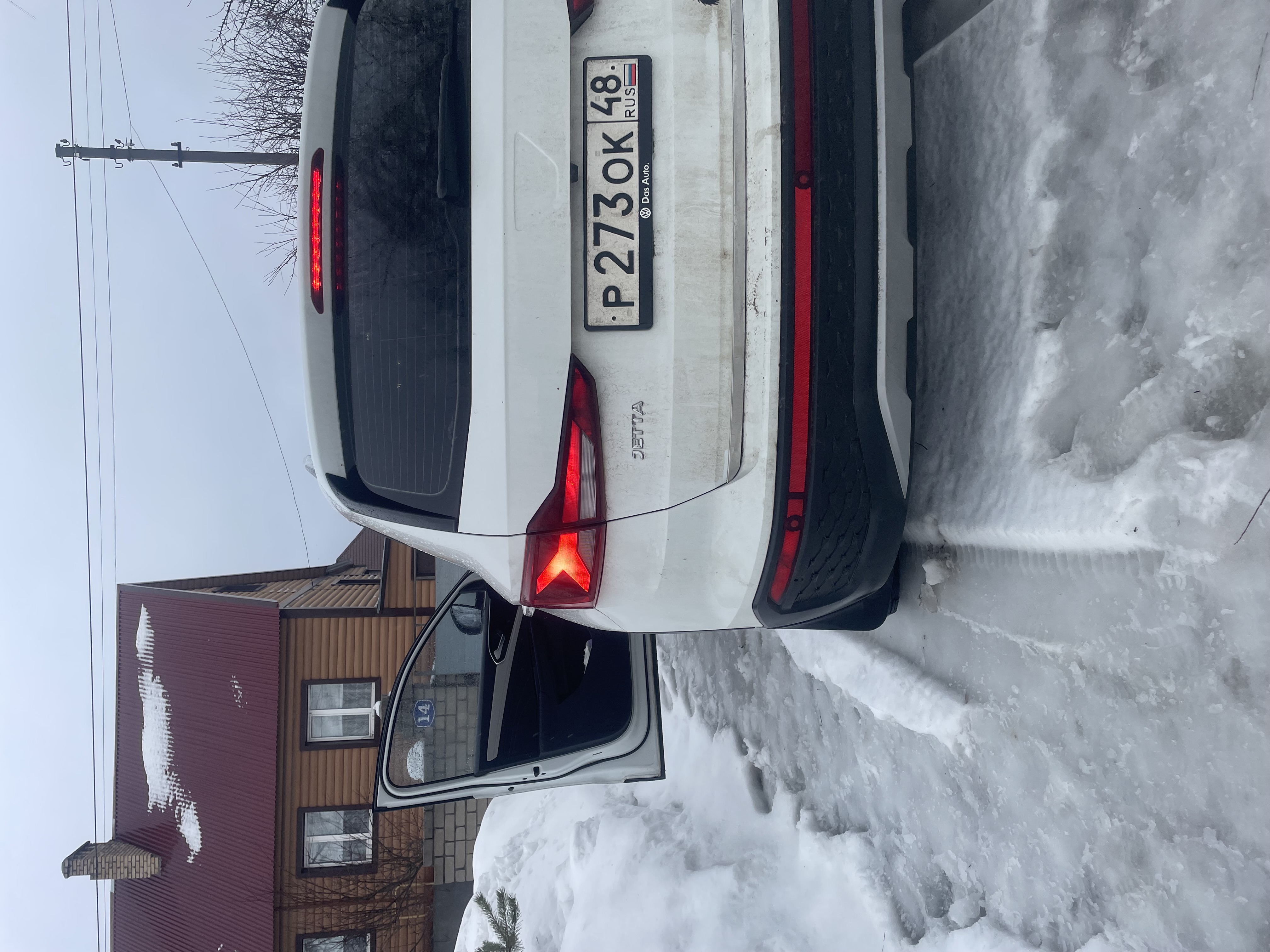

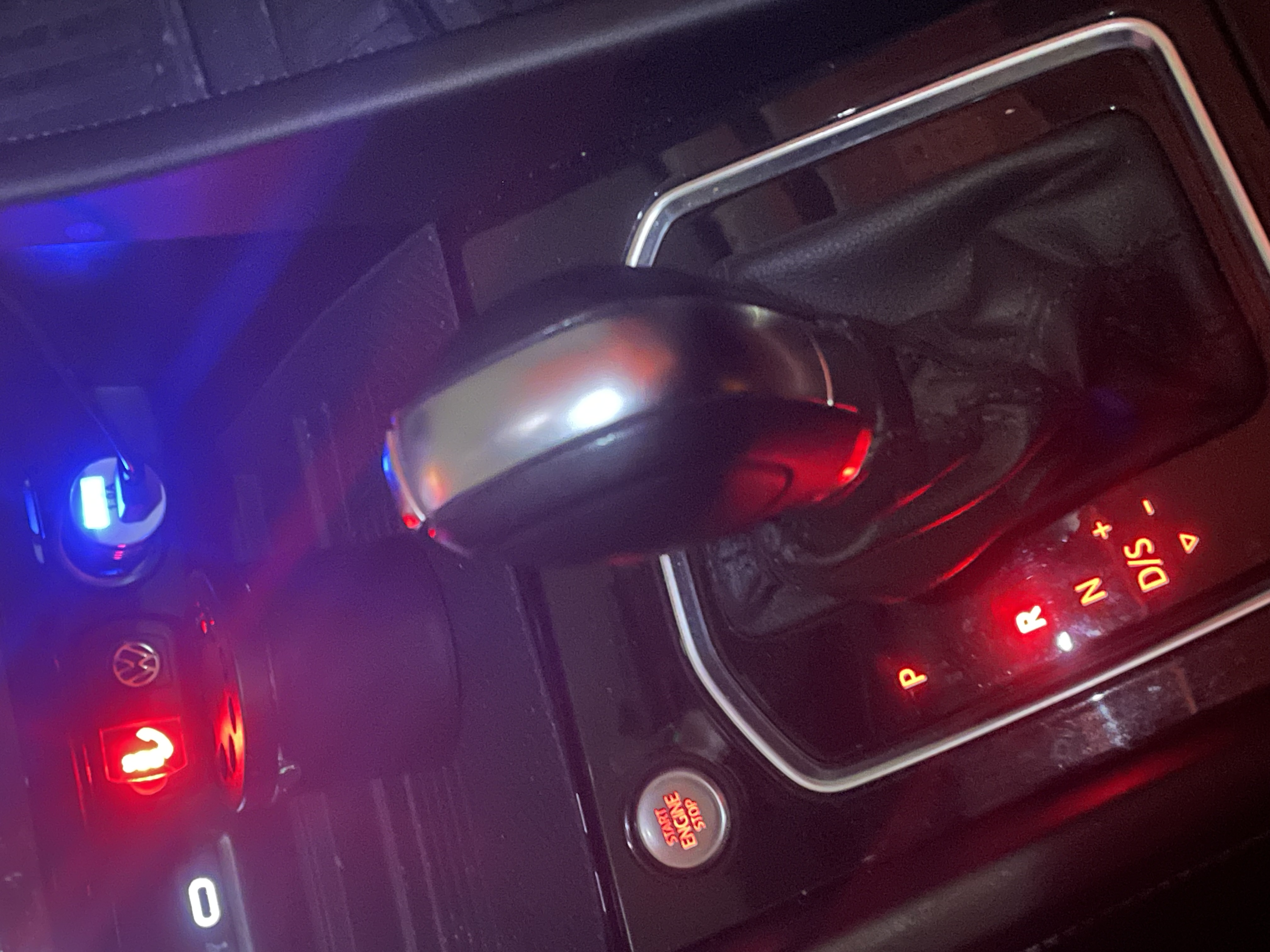

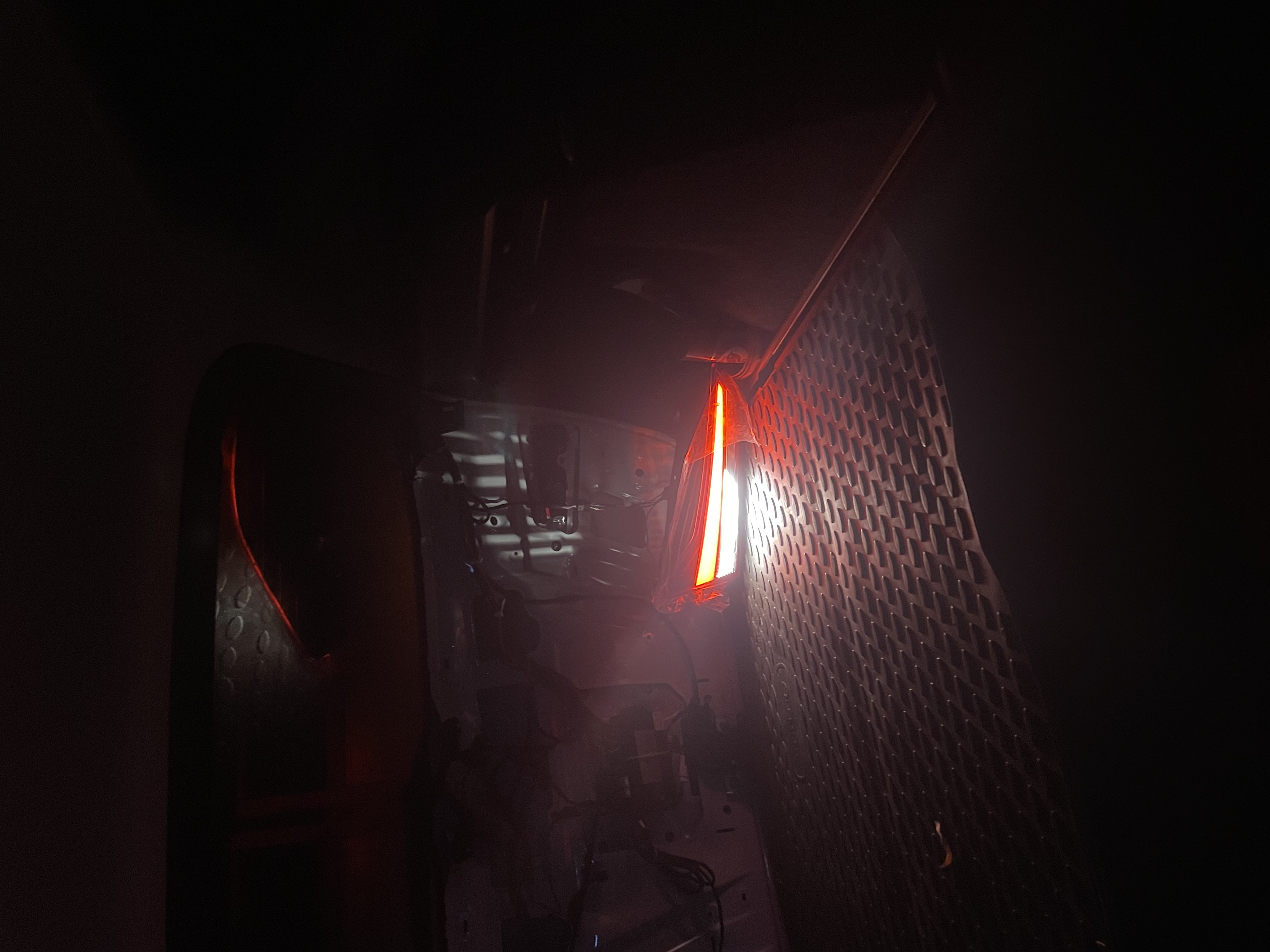

- включаем зажигание - зажглись габариты (!) , переводим рычаг в R - вместе с габаритами , загорелись лампы ЗХ ..

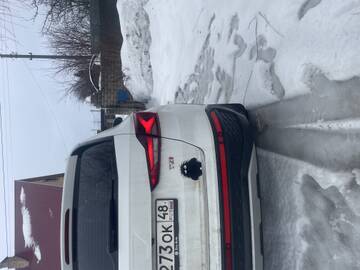

Пробно : в левой секции внешнего фонаря,лампа стопа горит только при нажатии педали тормоза. Габарит внутренней секции - светится . А значит, лампа стопа не будет дублироваться во внешней секции с подключенным LED габаритом. Цель достигнута.

( штатная работа световых приборов , аналогично JETTA VS7)
Осталось дождаться теплых весенних дней для разборки пластика салона , чтобы пробросить провода от внутренних секций (LED габаритных огней) к внешним секциям ( к LED габаритам).
А пока вернул кодировки обратно
