Установка рейлингов от Audi Q5(8R) , RO 860 021/022

Сообщений 1 страница 10 из 10

1

Вместо бутофорных пластиковых  рейлингов, которые имеют еще свойство протекать со временем, необходимо было подобрать настоящие, «функциональные»  . Некоторое время пришлось потратить на изучение : что может подойти?
Первое , что приходило на ум, это естественно рейлинги от родственных соплотформенных  моделей  Jetta VS5 : Škoda Karoq , Seat Ateca , VW Taos, VW Tharu.
https://upforme.ru/uploads/001c/53/c5/9/t839078.jpg
https://upforme.ru/uploads/001c/53/c5/9/t819407.jpg
Переписывались и обсуждали в телеге .
Клубни из чата начали реализовывать . На JETTA VS5 устанавливали от Karoq , а на JETTA VS7 от Škoda Kodiaq ( Возможно кто-то из них запилит отчет и гайд по установке сам. Поэтому лишь несколько фото для примера) :
https://upforme.ru/uploads/001c/53/c5/9/t701570.jpg
https://upforme.ru/uploads/001c/53/c5/9/t773471.jpg
https://upforme.ru/uploads/001c/53/c5/9/t399946.jpg
https://upforme.ru/uploads/001c/53/c5/9/t477069.jpg
https://upforme.ru/uploads/001c/53/c5/9/t811917.jpg
https://upforme.ru/uploads/001c/53/c5/9/t54837.jpg
И вроде все хорошо у всех получилось. Но не устраивало меня   одно - необходимость , после демонтажа  и установки рейлингов , ставить заглушки в крыши на лишних отверстиях. Я , кстати , особо не хотел этим заниматься .. но вот как то втянулся в обсуждение и возможные варианты
Поэтому , после изучения всяких вариантов  , было принято решение купить от Audi Q5 ( 2009м.г.), как подходящие по длине и конфигурации  под OEM RO 860 021/022 2zz.
https://upforme.ru/uploads/001c/53/c5/9/t375518.jpg
https://upforme.ru/uploads/001c/53/c5/9/t189222.jpg

После выкупа и получения из доставки, распаковал и примерил:
https://upforme.ru/uploads/001c/53/c5/9/t504005.jpg
https://upforme.ru/uploads/001c/53/c5/9/t59119.jpg
https://upforme.ru/uploads/001c/53/c5/9/t730557.jpg
https://upforme.ru/uploads/001c/53/c5/9/t523279.jpg
https://upforme.ru/uploads/001c/53/c5/9/t637869.jpg
https://upforme.ru/uploads/001c/53/c5/9/t652852.jpg
https://upforme.ru/uploads/001c/53/c5/9/t854485.jpg

Все ожидания и теоретические предположения пока оправдываются 👍
Реализация намечена на теплый период времени.
План монтажа ,примерно, следующий :
1. Демонтаж штатных и очистка от скотча;
2. Разметка установки , намечаем на рейлингах расположение отверстий с крыши;
3. Сверлим с тыльной стороны рейлингов отверстия и устанавливаем резьбовые заклепки;
4. Разбираем салон и снимаем обшивку потолка ( параллельно сделаем его шумоизоляцию)
5. Клеим на рейлинги 3M скотч ( беря за основу руководство замены пластиковых рейлингов на Audi Q8 China на алюминиевые) , фиксируем .
6. Притягиваем и крепим к крыши , через увеличенные шайбы из нержавеющие/ оцинкованной  стали ( применив резиновые уплотнения )  , посредством винтов M6-М8.
Если совпадет хоть одна  штатная шпилька  из 2х , естественно , используем этот момент  . Нет - удалим.

0

2

Заказал сразу же  после примерки рейлингов поперечные балки  от Audi Q5 (8R) с OEM part number 8R0 071 151 H
( удивительно , но без следов эксплуатации)
https://upforme.ru/uploads/001c/53/c5/9/t298650.jpg
https://upforme.ru/uploads/001c/53/c5/9/t50528.jpg
https://upforme.ru/uploads/001c/53/c5/9/t958306.jpg
https://upforme.ru/uploads/001c/53/c5/9/t836479.jpg

0

3

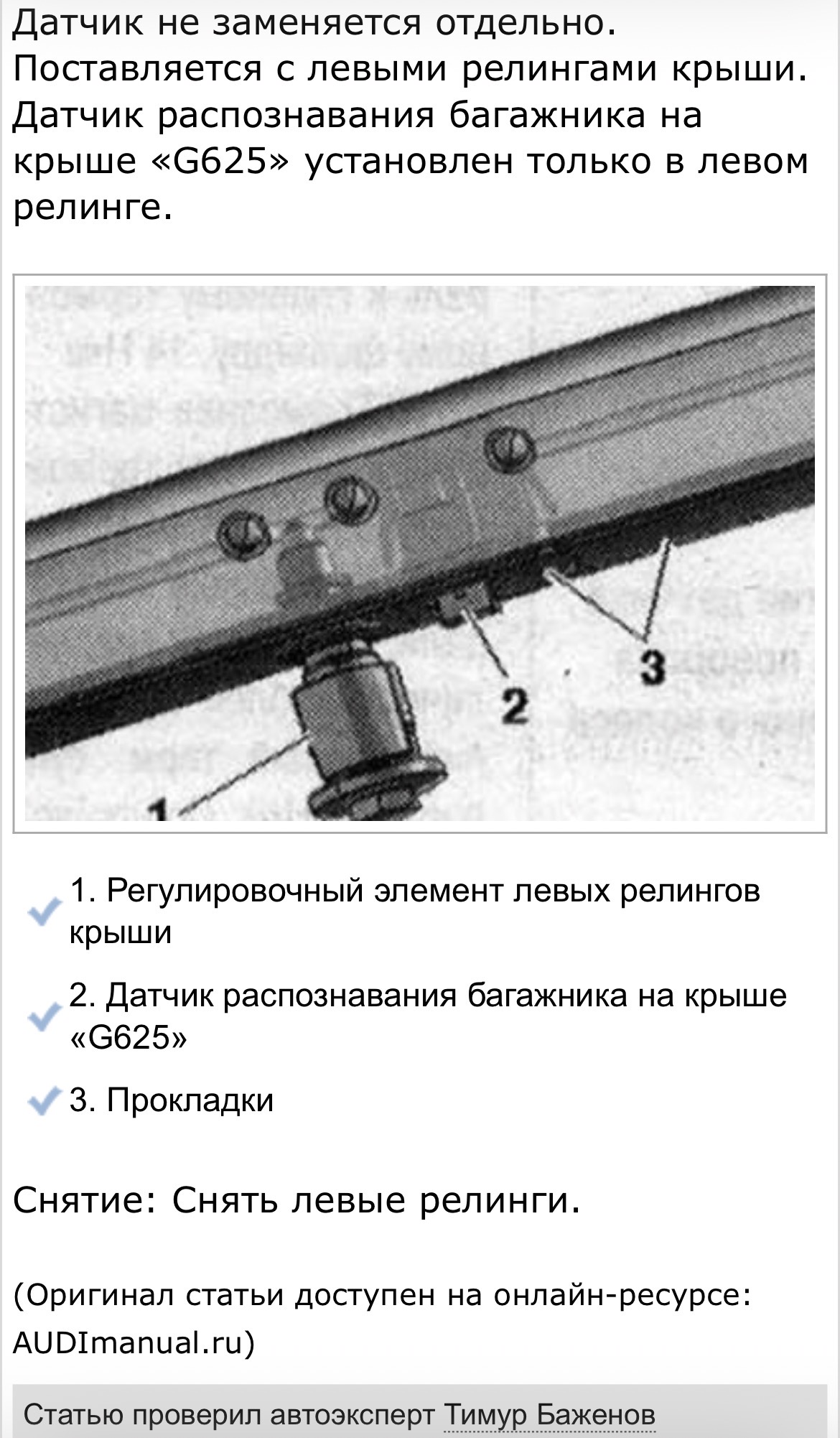

На левом штатном рейлинге, в районе средней стойки , установлен датчик распознавания груза ( также воткнута фишка, с обрезанной проводкой). На Audi , при установке штатных  поперечен багажника и креплении на них груза , система распознает данный факт и вносит корректировки в управлении блока управления ABS. Т.е. из за изменившегося центра тяжести корректируется работа систем .
Так как блок установлен максимальный , то тему эту можно дальше прокачать,  при желании.
Для того , чтобы решить- убрать лишнее или использовать далее ..
https://upforme.ru/uploads/001c/53/c5/9/t259603.jpg
https://upforme.ru/uploads/001c/53/c5/9/t597410.jpg
https://upforme.ru/uploads/001c/53/c5/9/t899862.jpg

0

4

На vs5 и vs7 одинаковые фальш рейлинги ?

0

5

Сергей Никитин написал(а):

На vs5 и vs7 одинаковые фальш рейлинги ?

Нет конечно. Разные по длине кузова , соотвественно и фальш-рейлинги длиннее у VS7.
Да и в старт топике указано от каких авто группы VAG  уже устанавливали владельцы настоящие.

PS. Кстати для информации
Кто-то из владельцев VS7, уже прикидывал размеры и скосы крыши , сопоставляя с рейлингами Audi Q7. И выкладывал в телеге информацию .
Но вот пока ни кто  то не отписался - приобрели ли .

0

6

Установка подразумевает ,в первую очередь, разбор салона , а именно облицовки потолка.

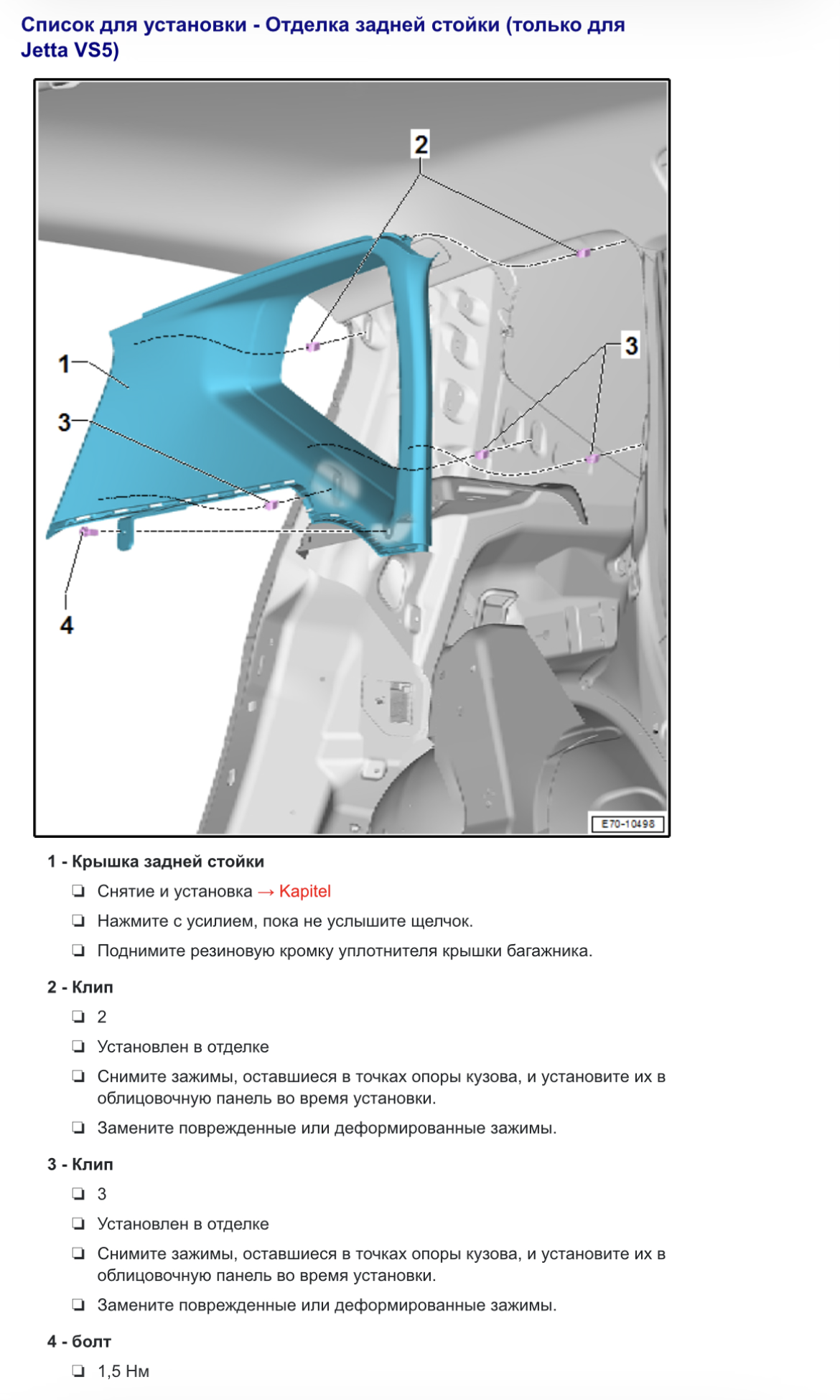

Для этого разбирается обшивки салона багажника :
Вот подробно как .

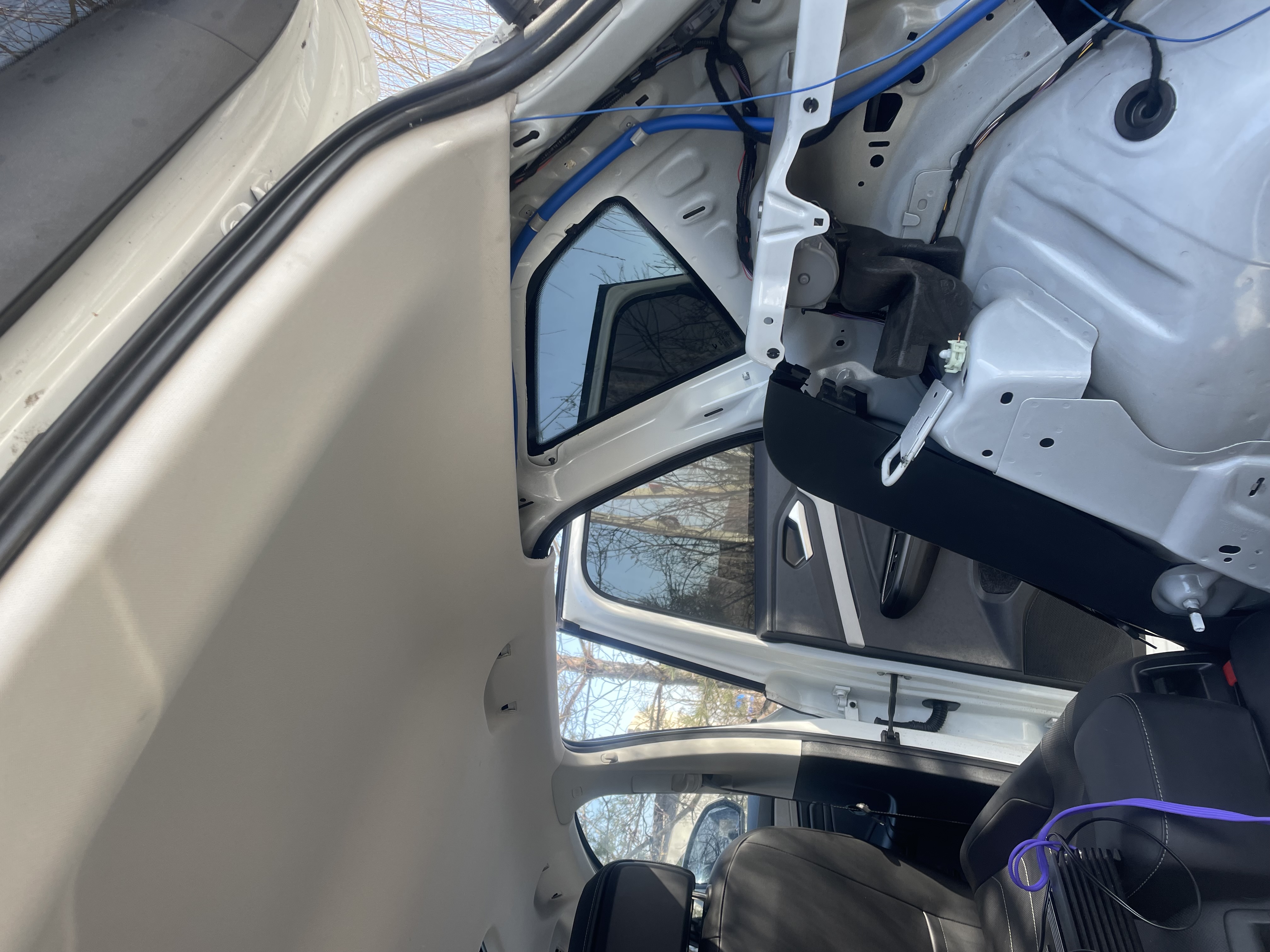

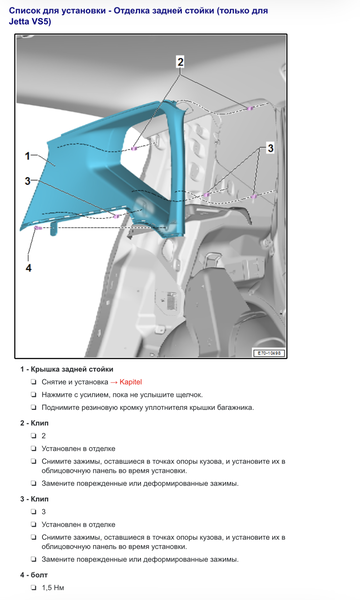

А также необходимо снять спинки задних сидений и  облицовки задних стоек :
https://upforme.ru/uploads/001c/53/c5/9/t685175.png
https://upforme.ru/uploads/001c/53/c5/9/t187269.jpg
https://upforme.ru/uploads/001c/53/c5/9/t263505.jpg

Затем переходим в салон :

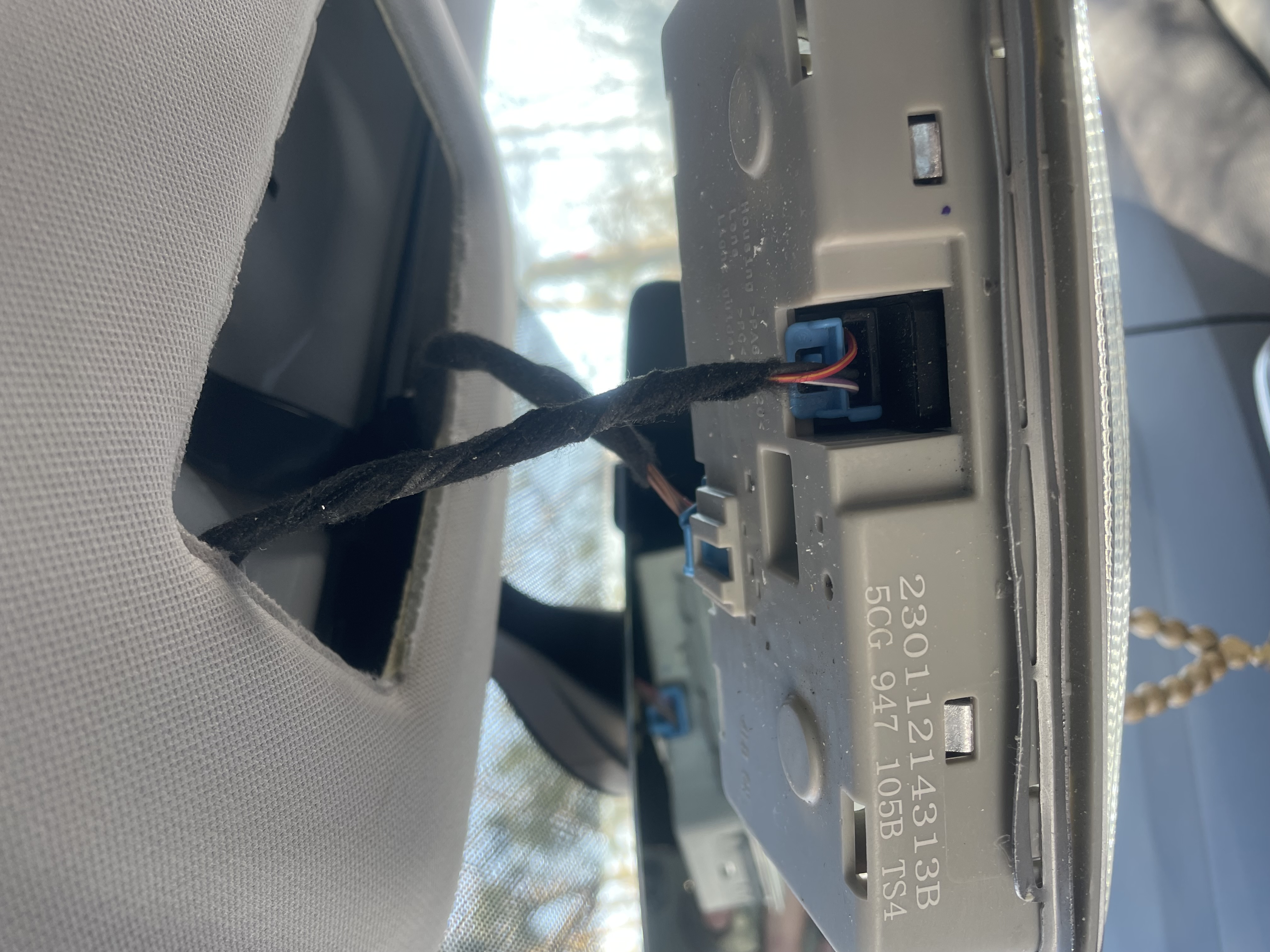

1. Демонтируем передний плафон и пассажирский , отключая разьемы :
https://upforme.ru/uploads/001c/53/c5/9/t382004.jpg

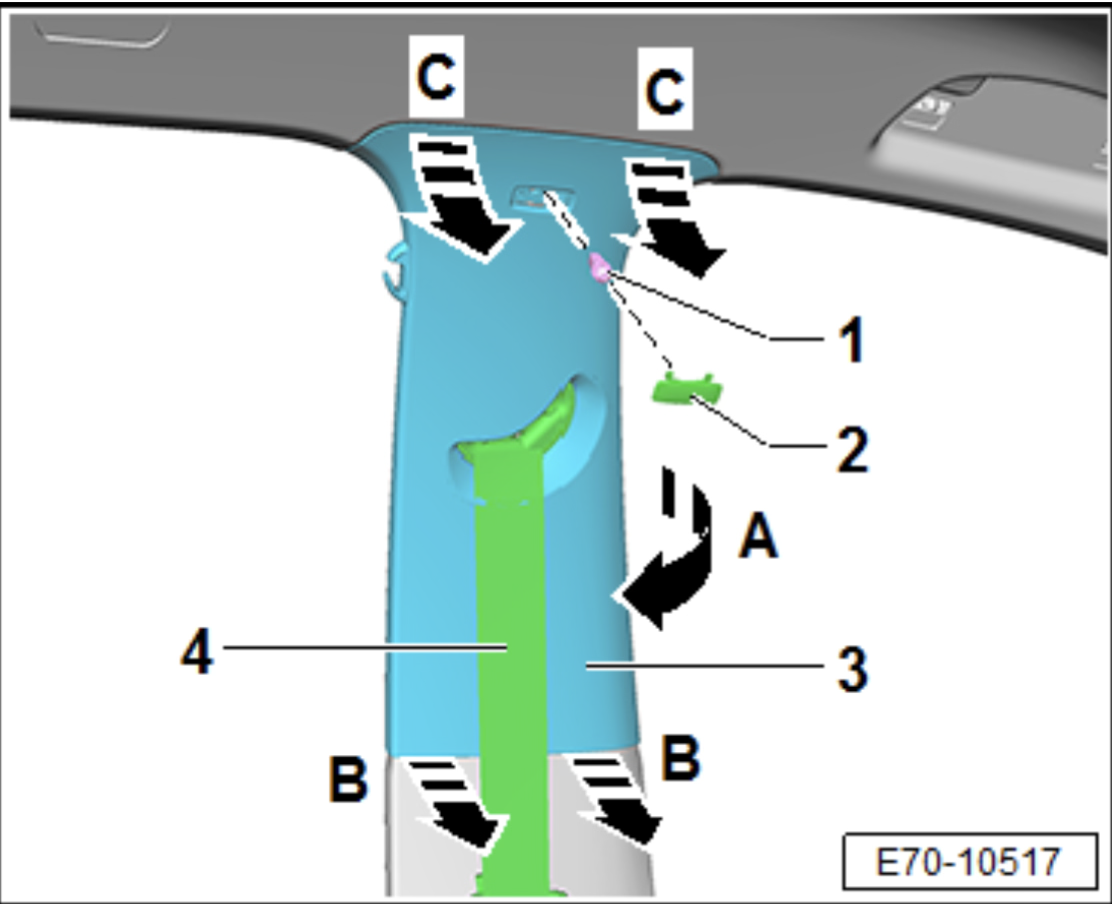

2. Демонтируем верхние облицовки средних
стоек
https://upforme.ru/uploads/001c/53/c5/9/t487652.png

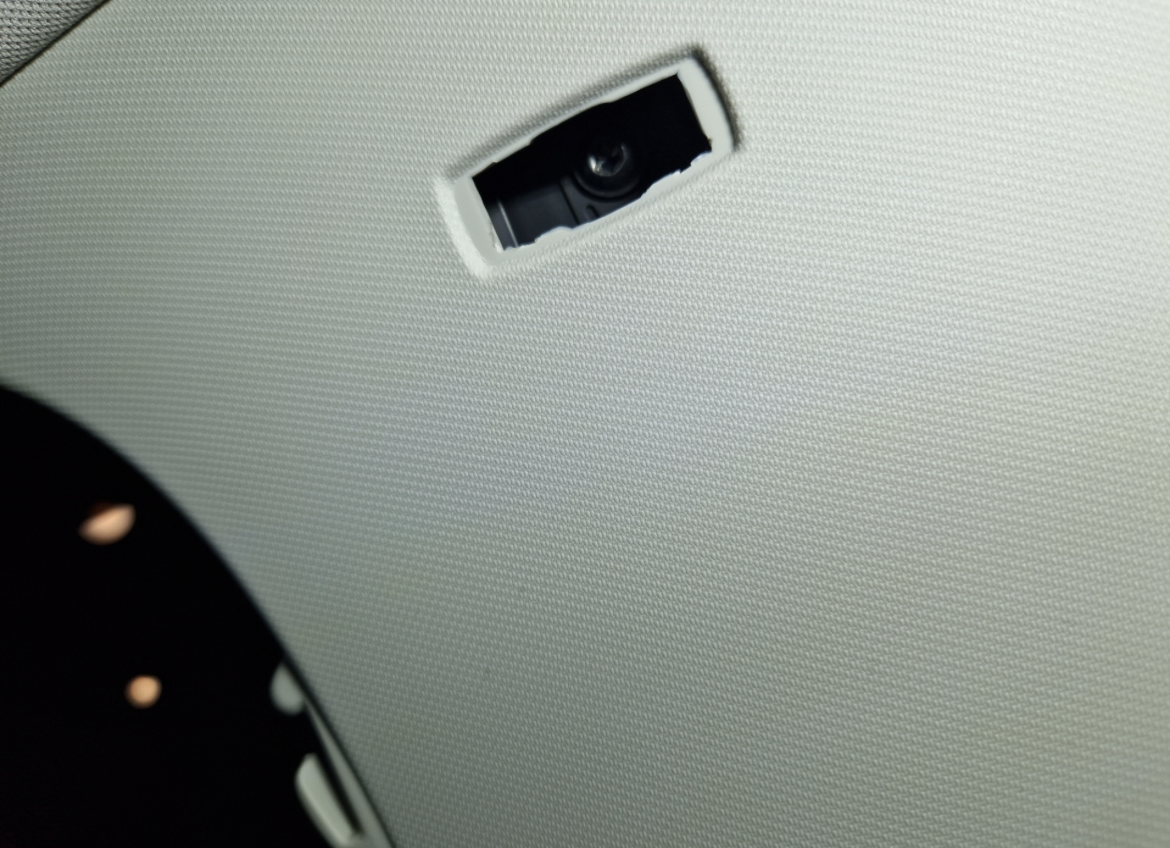

( Обратите внимание : за шильдиком Airbag  поз.2 , облицовка  крепиться поз.1 потайным Torx20.)
https://upforme.ru/uploads/001c/53/c5/9/t833271.png

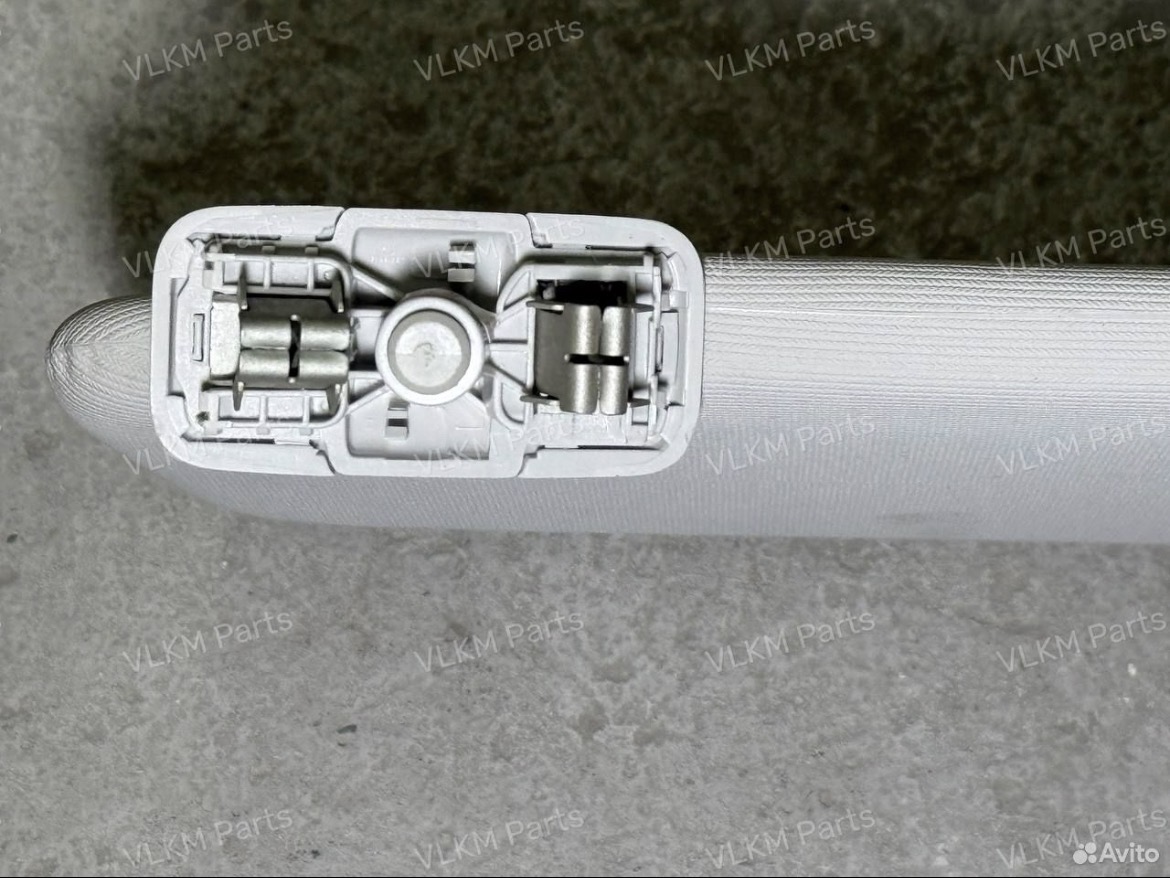

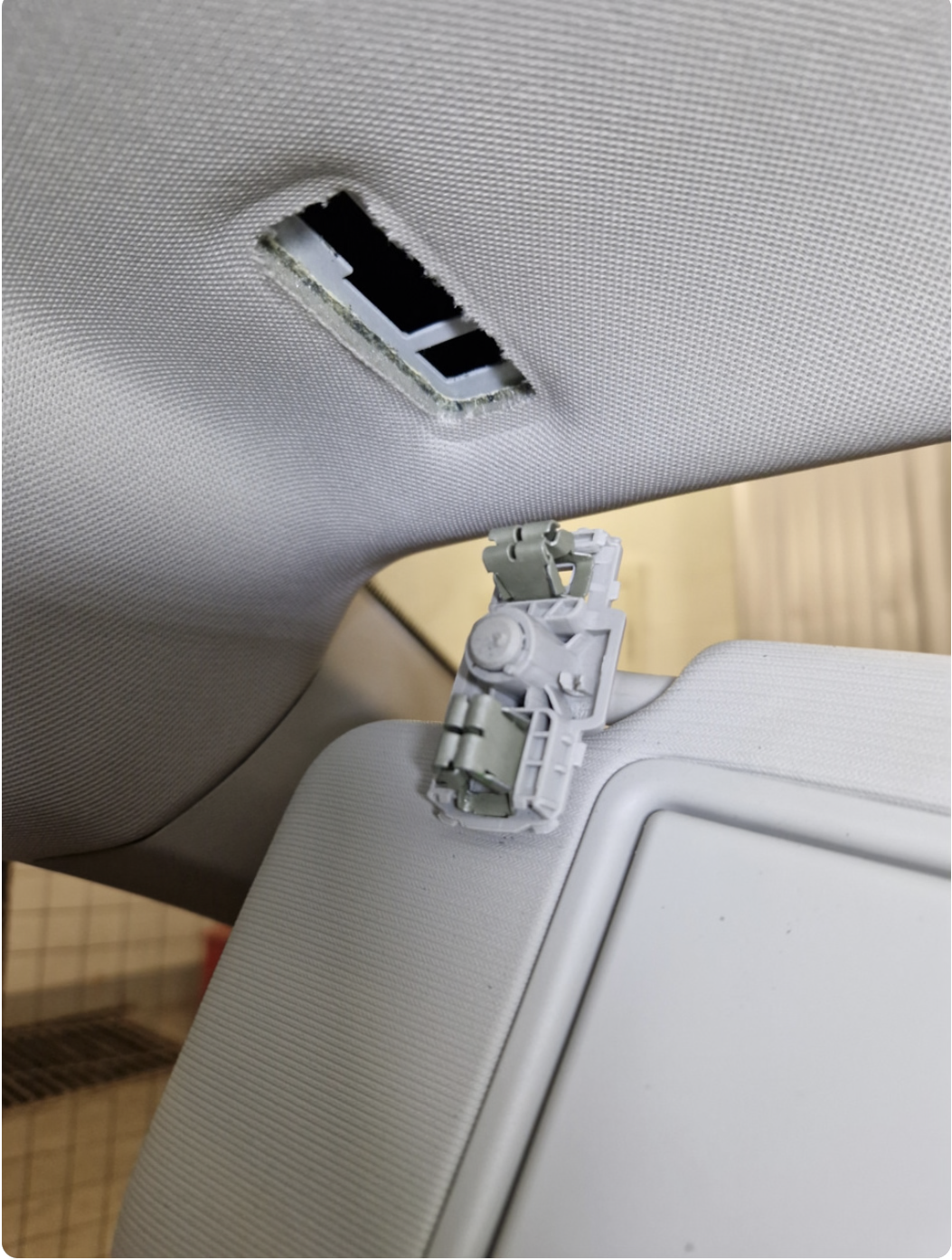

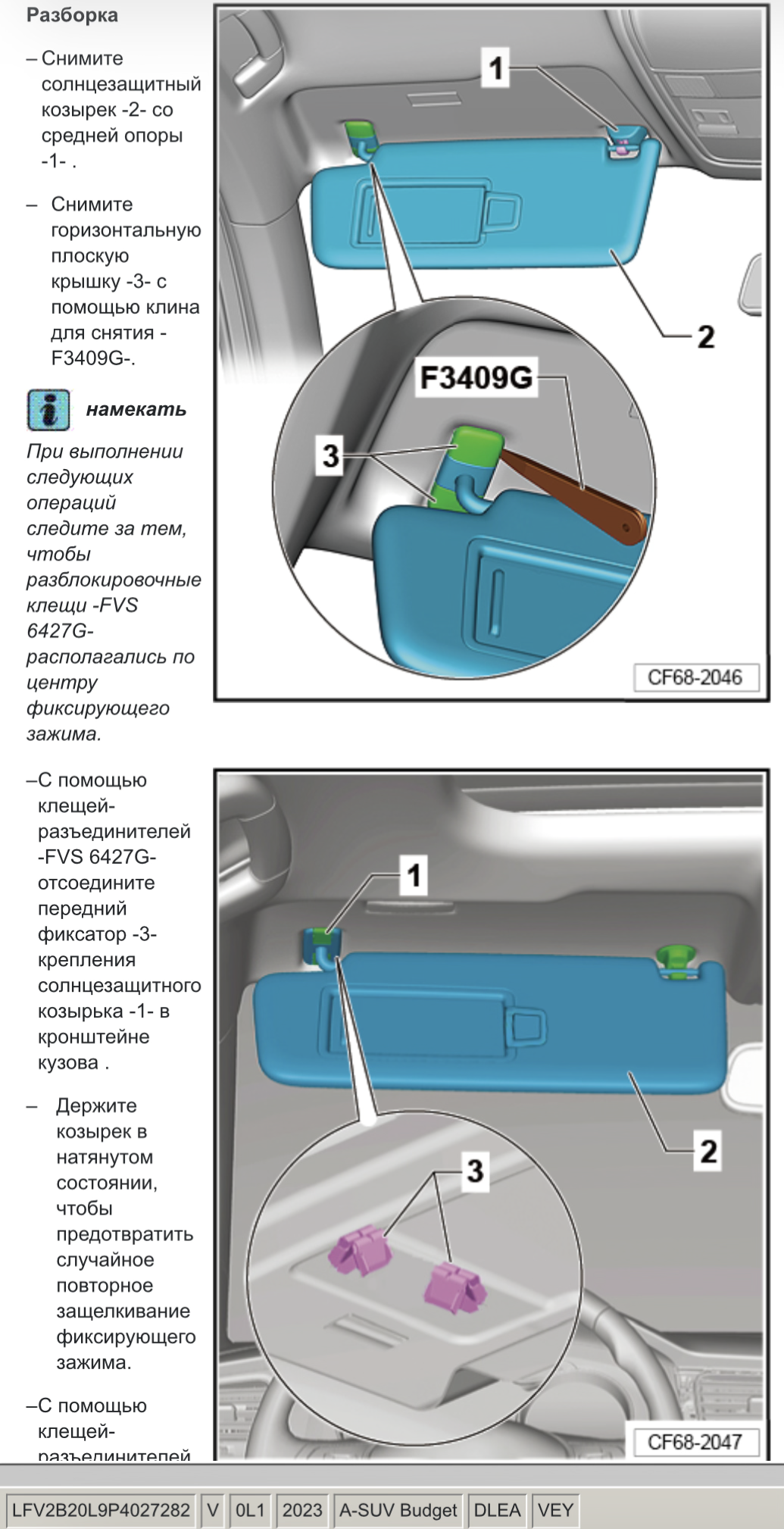

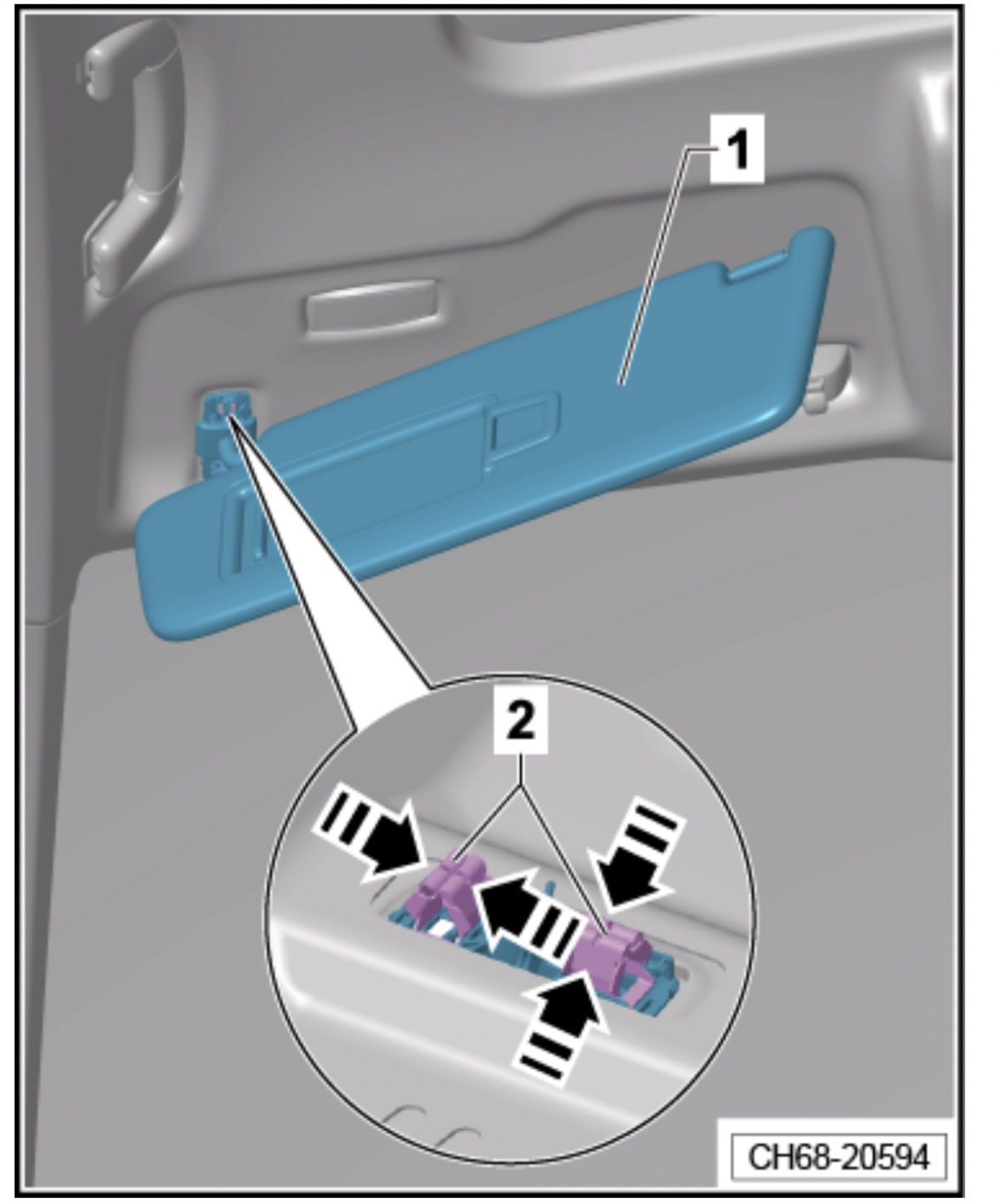

3. Демонтаж солнцезащитных козырьков
https://upforme.ru/uploads/001c/53/c5/9/t103104.png
https://upforme.ru/uploads/001c/53/c5/9/t117298.png
https://upforme.ru/uploads/001c/53/c5/9/t340427.jpg

https://upforme.ru/uploads/001c/53/c5/9/t622900.jpg

https://upforme.ru/uploads/001c/53/c5/9/t32586.png

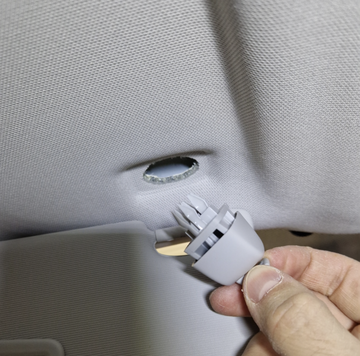

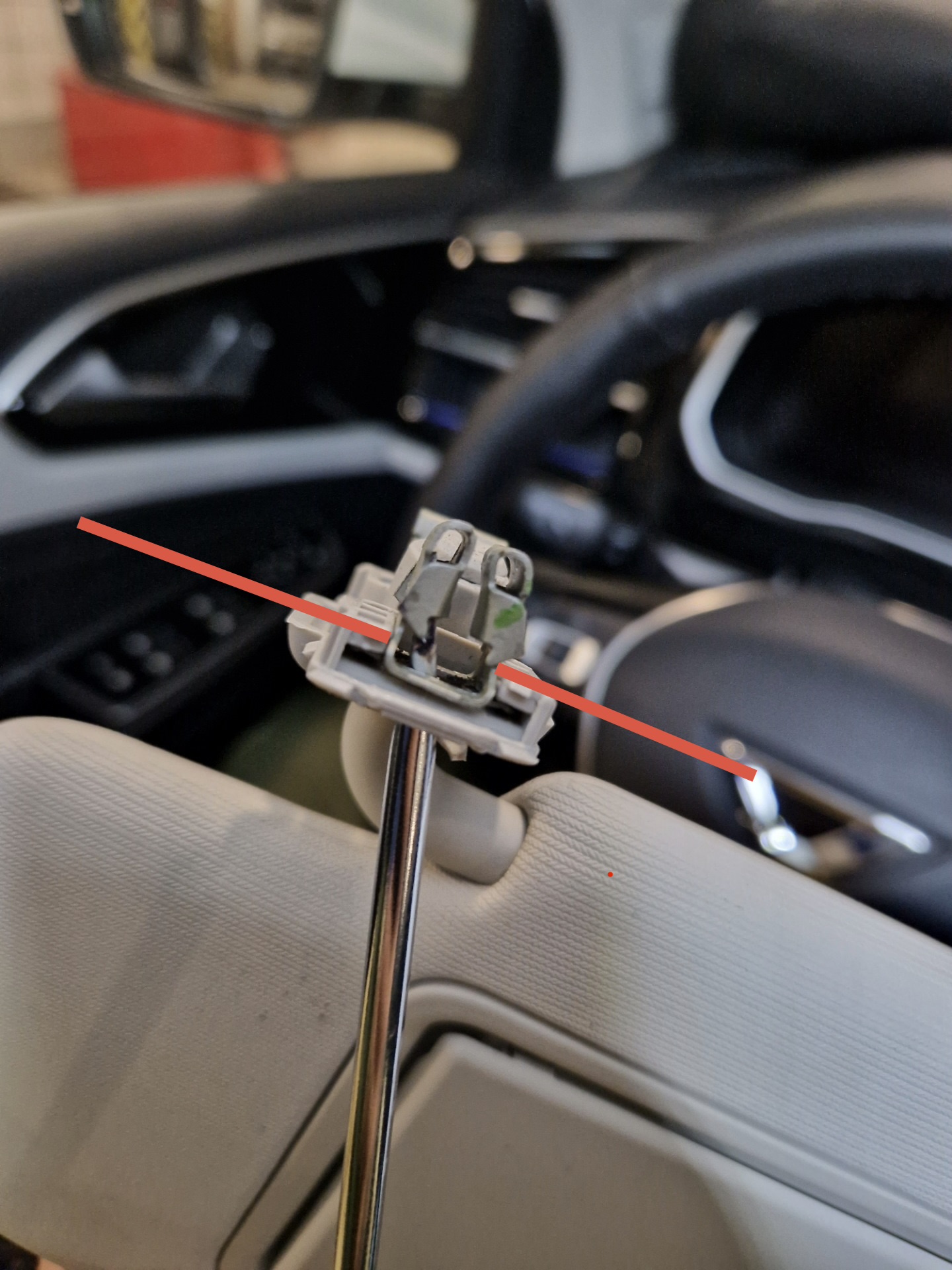

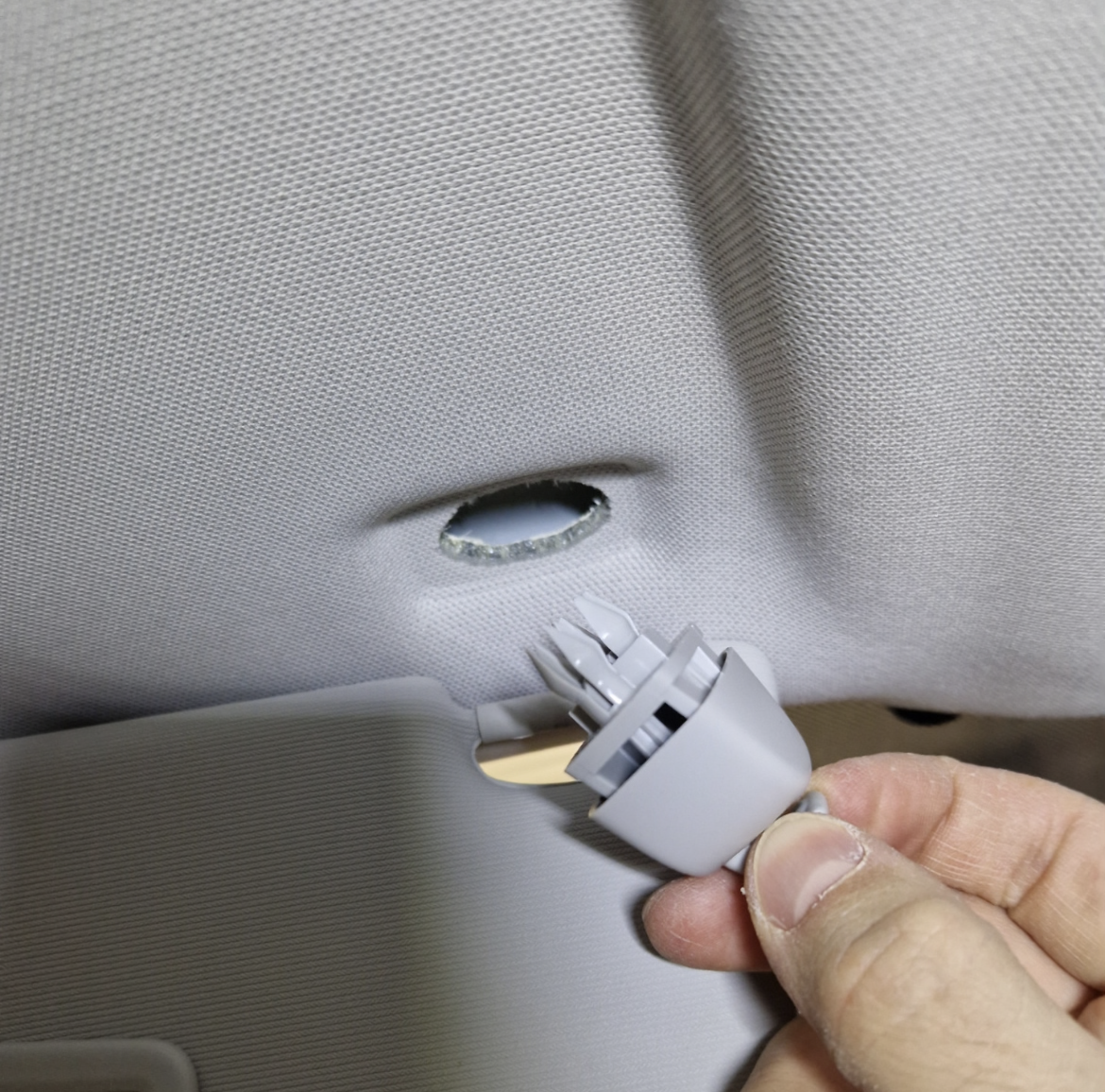

( Клещами ( или отверткой плоской)  нужно  металлические сжимать крепления и тянуть на себя . Тут на словах легко , но мне показалось самым сложным моментом)

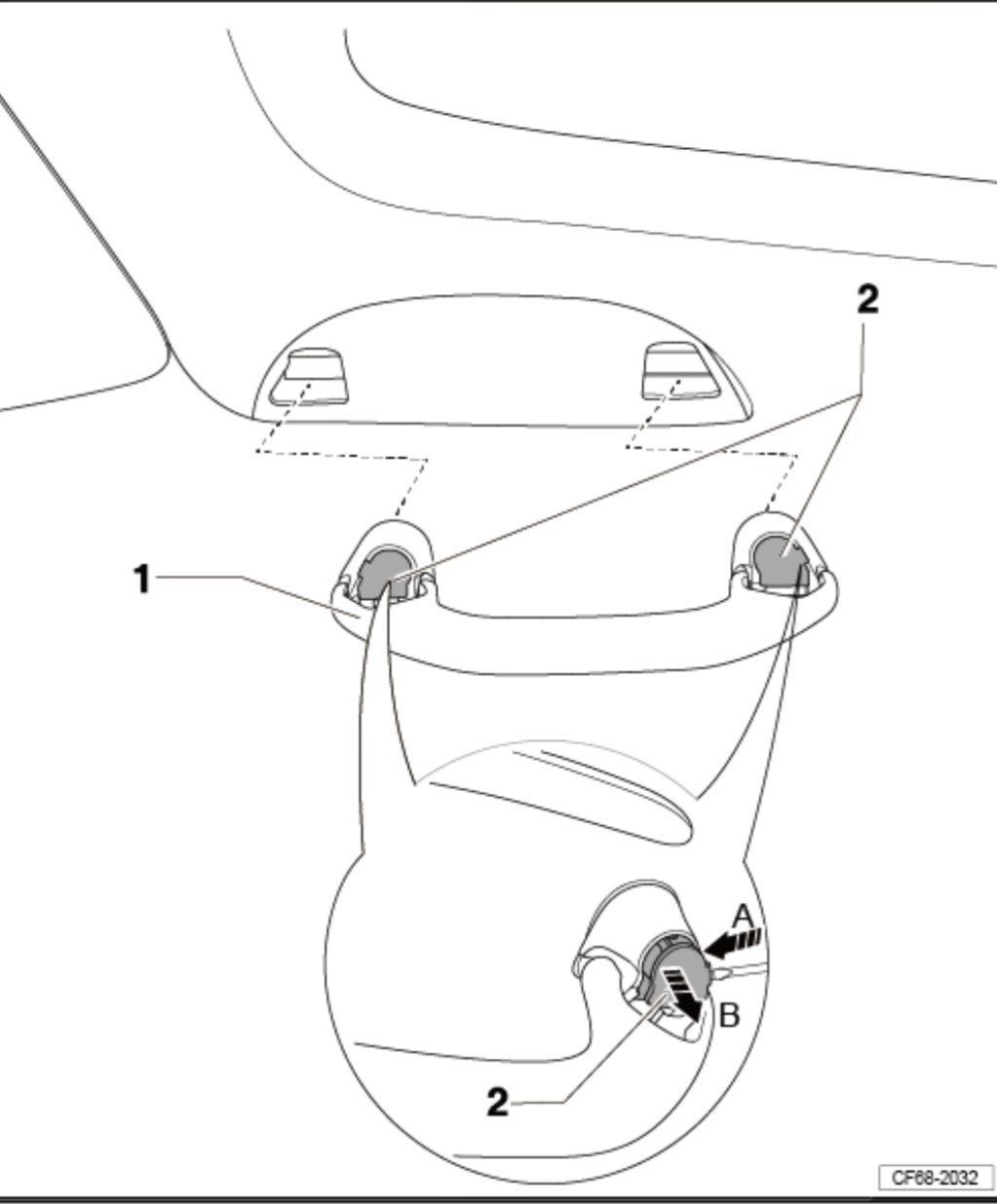

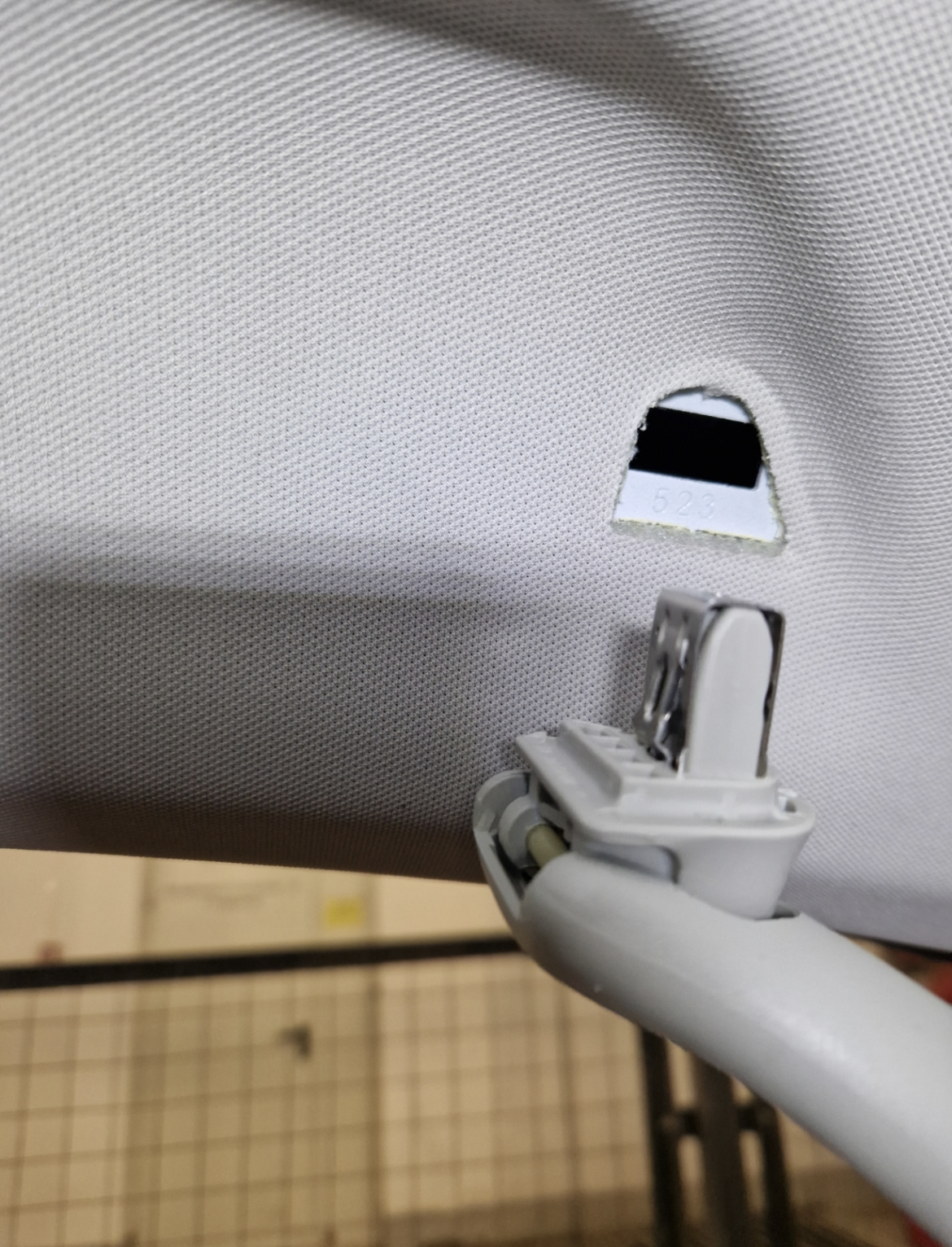

4. Демонтаж боковых ручек :
https://upforme.ru/uploads/001c/53/c5/9/t445337.png
https://upforme.ru/uploads/001c/53/c5/9/t990228.png

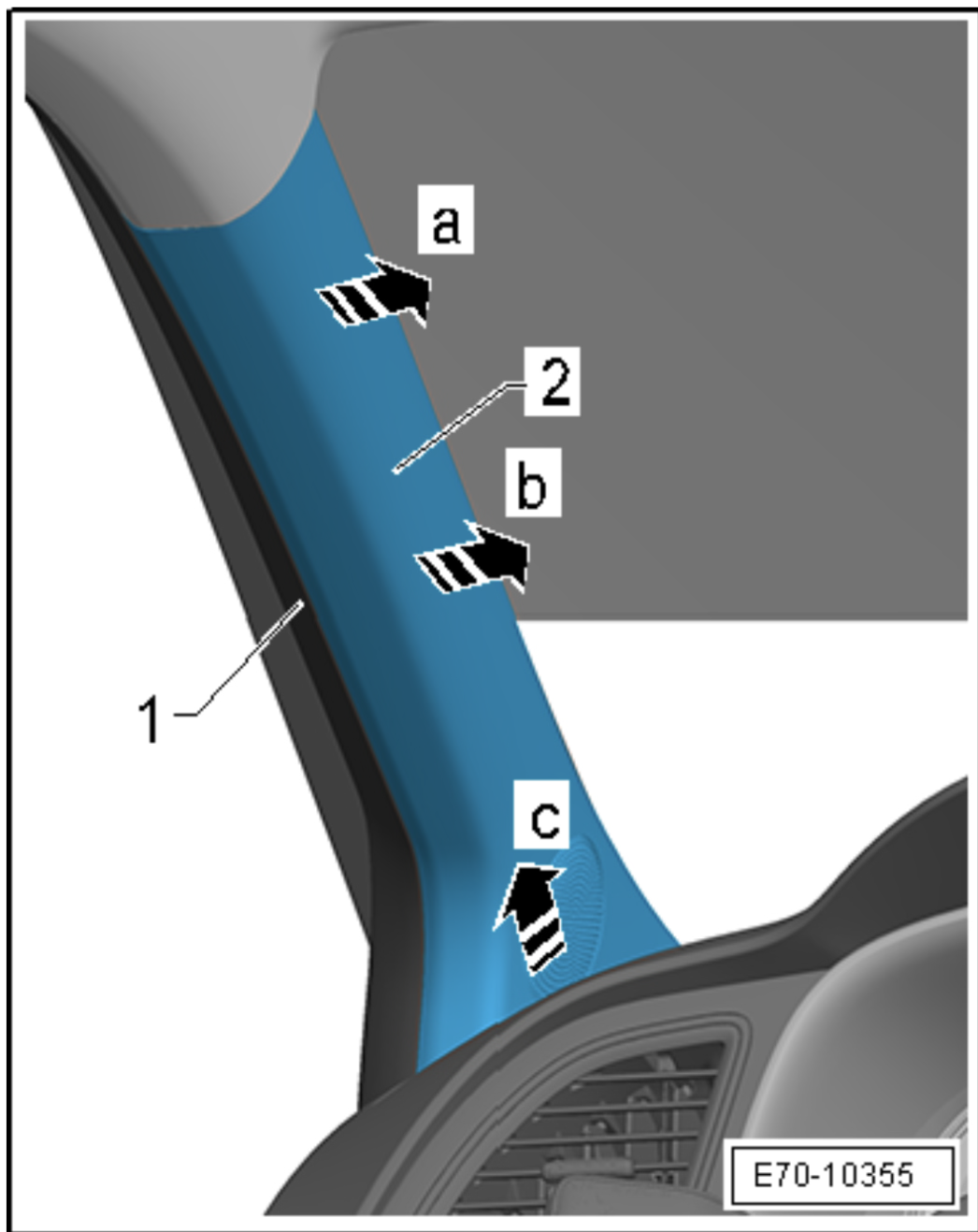

5. Демонтаж облицовок передних стоек:
https://upforme.ru/uploads/001c/53/c5/9/t167444.png

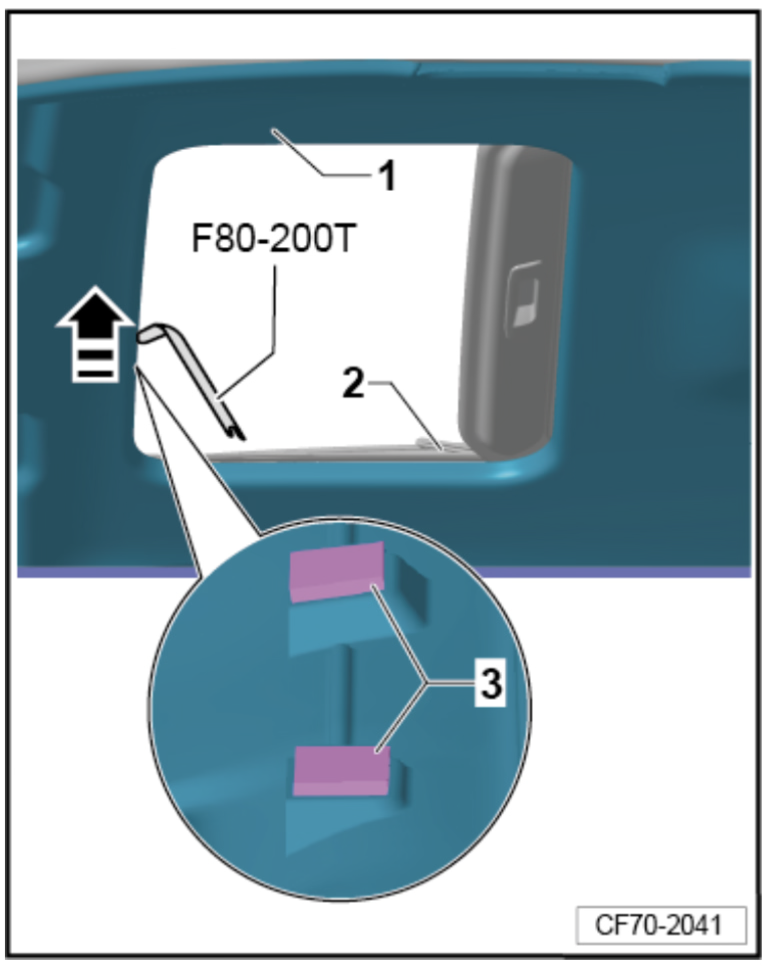

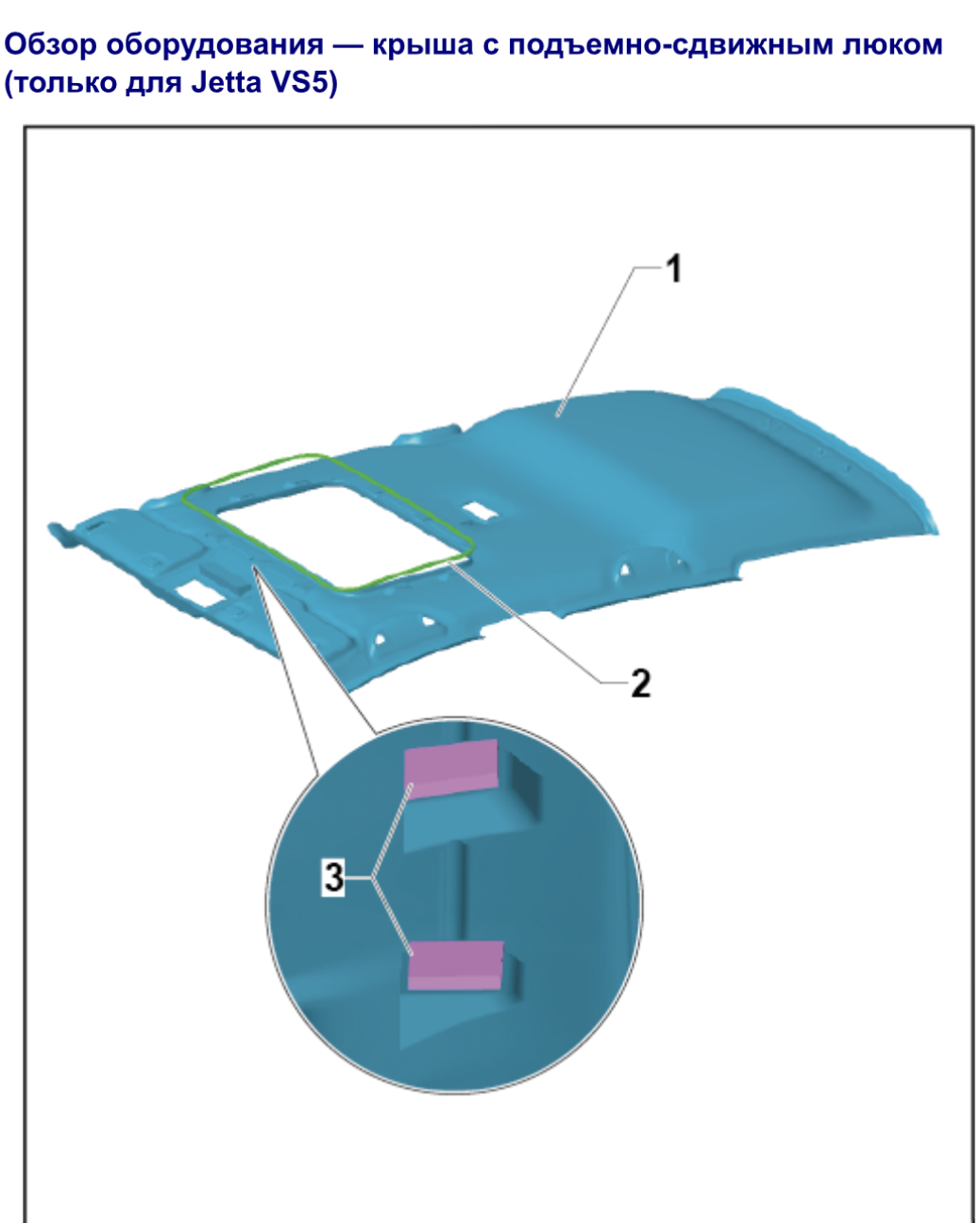

После этого, обивка потолка остается закреплена на липучках вокруг люка и трех клипсах над заднем  проеме двери багажника .
Для более безопасного отсоединения , сиденья поднимаем на максимальную высоту , спинки сидений ставим максимально вертикально , выдвигаем подголовники. Также,  открываем все двери .
https://upforme.ru/uploads/001c/53/c5/9/t959340.png
https://upforme.ru/uploads/001c/53/c5/9/t710183.png

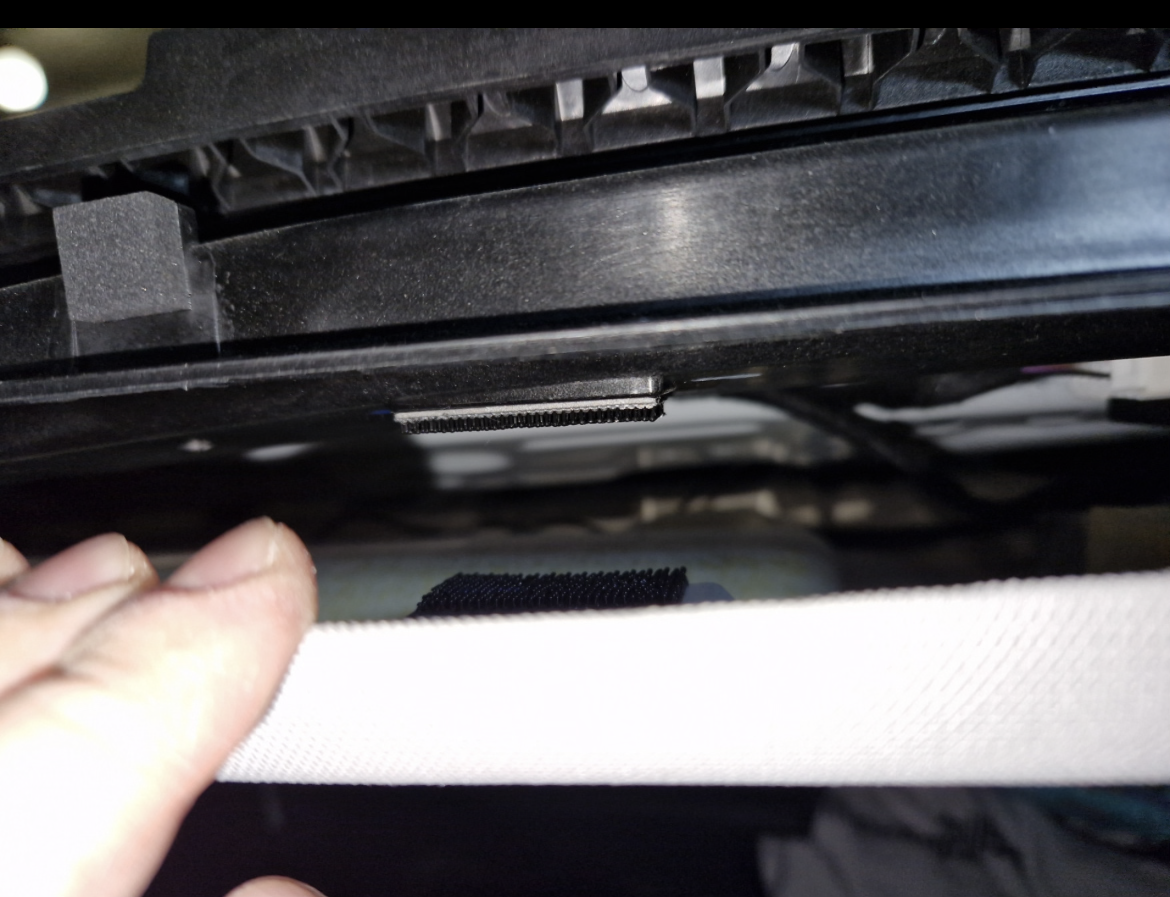

6. Отстегиваем по периметру проема  от липучек
https://upforme.ru/uploads/001c/53/c5/9/t575049.png
и опускаем на подголовники .

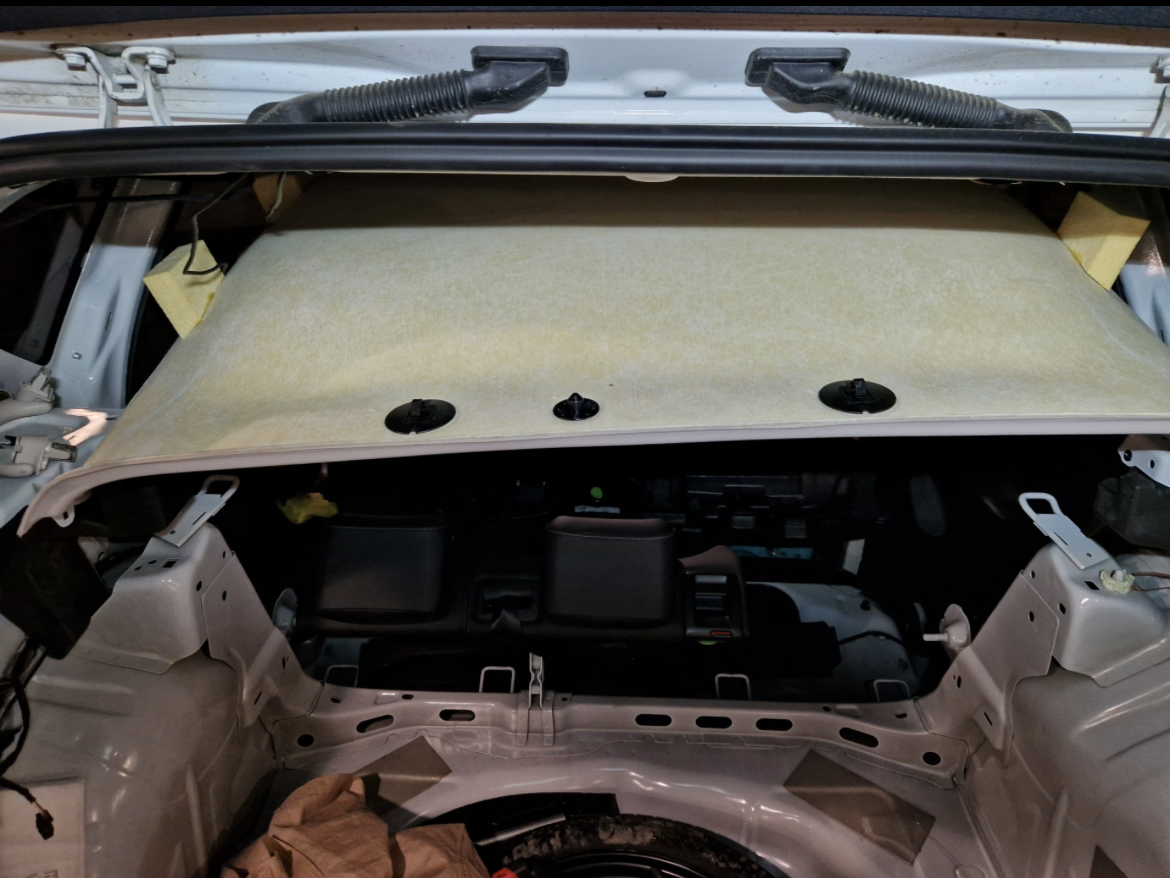

7. Идем отстегивать задние клипсы :
https://upforme.ru/uploads/001c/53/c5/9/t509429.png

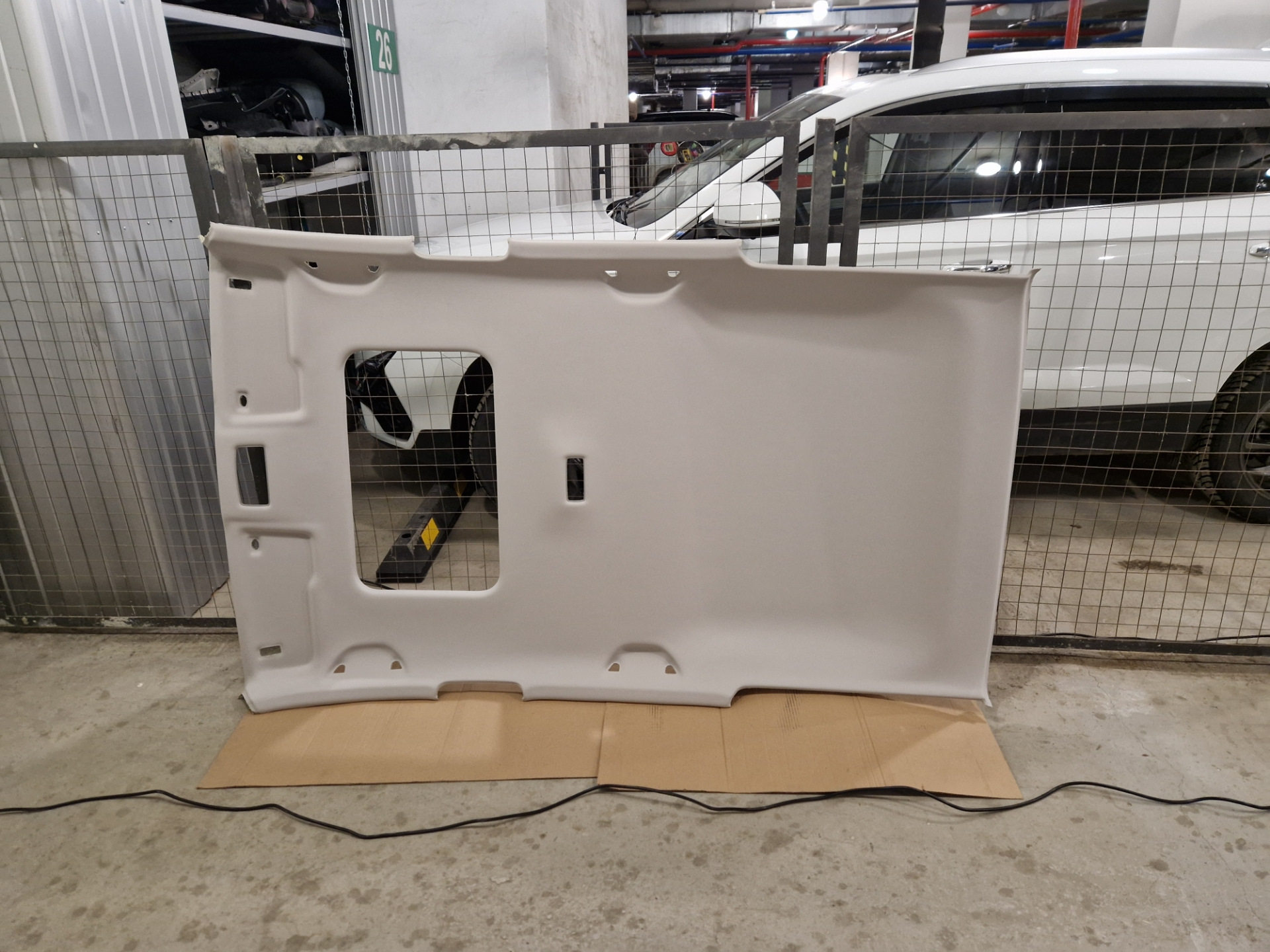

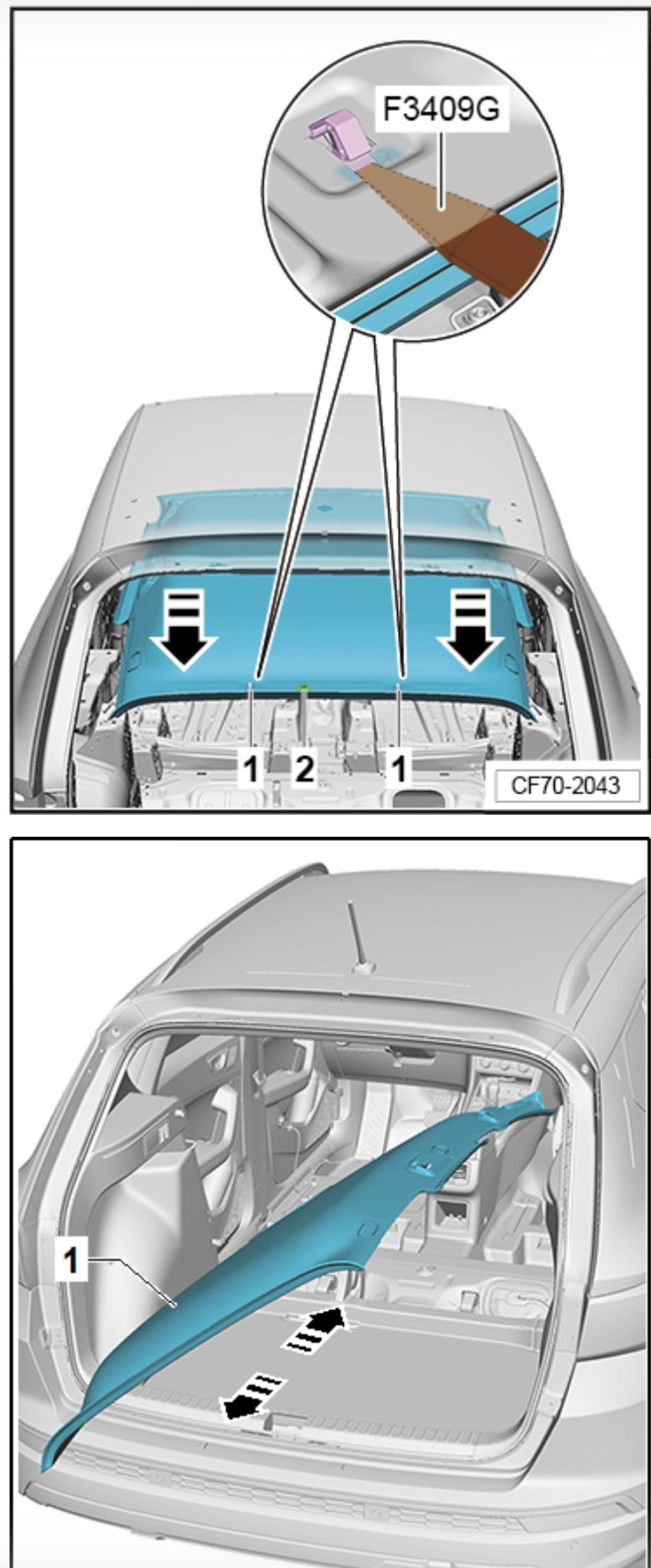

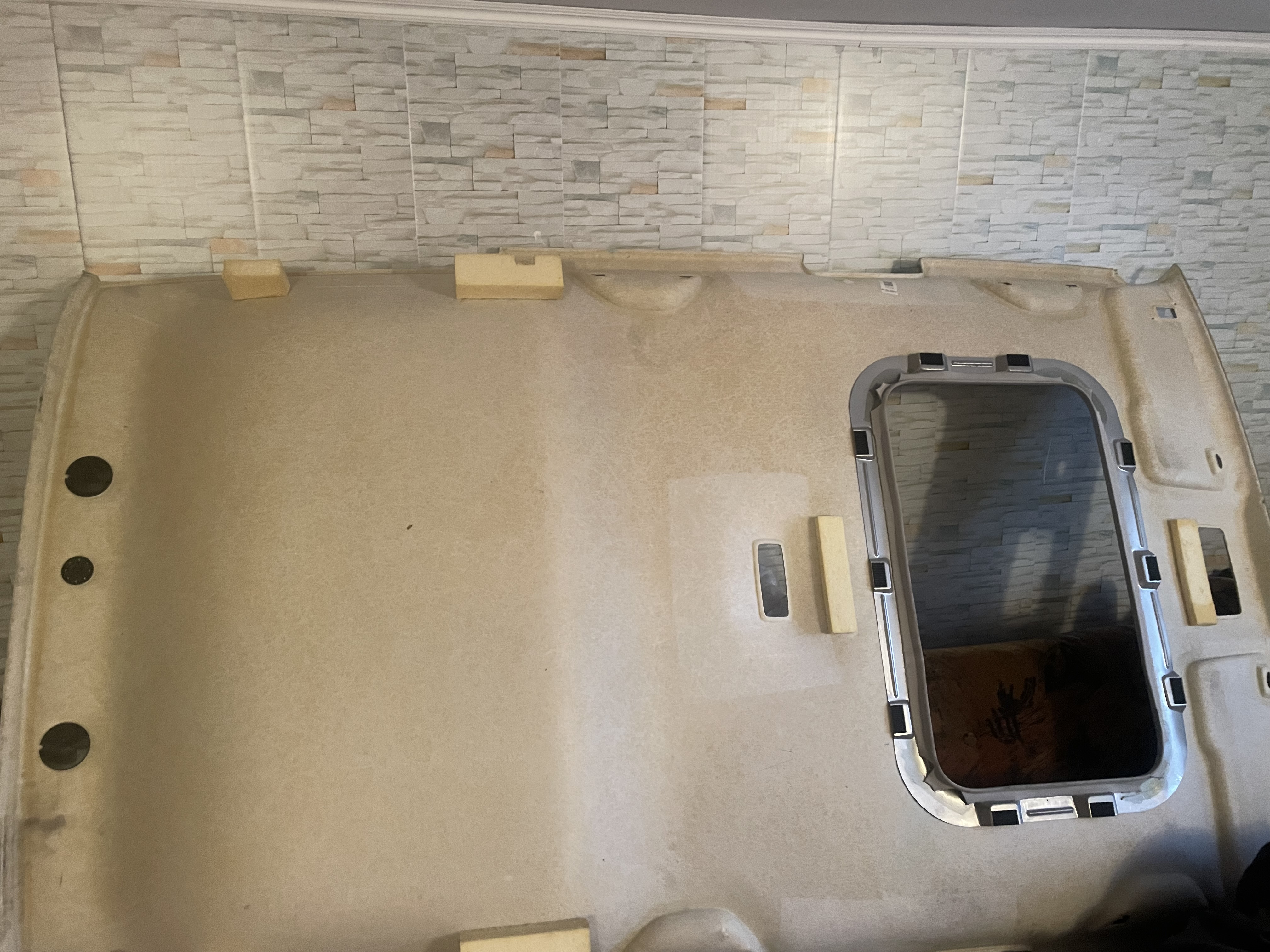

8. Опускаем спинки передних сидений в максимально горизонтальное положение и вытаскиваем из проема багажника :
https://upforme.ru/uploads/001c/53/c5/9/t611910.png
https://upforme.ru/uploads/001c/53/c5/9/t700527.jpg
https://upforme.ru/uploads/001c/53/c5/9/t981064.jpg
Для данного ф/отчета  использовались , как свои материалы , так и из БЖ  Gbyte с Drive2 .

0

7

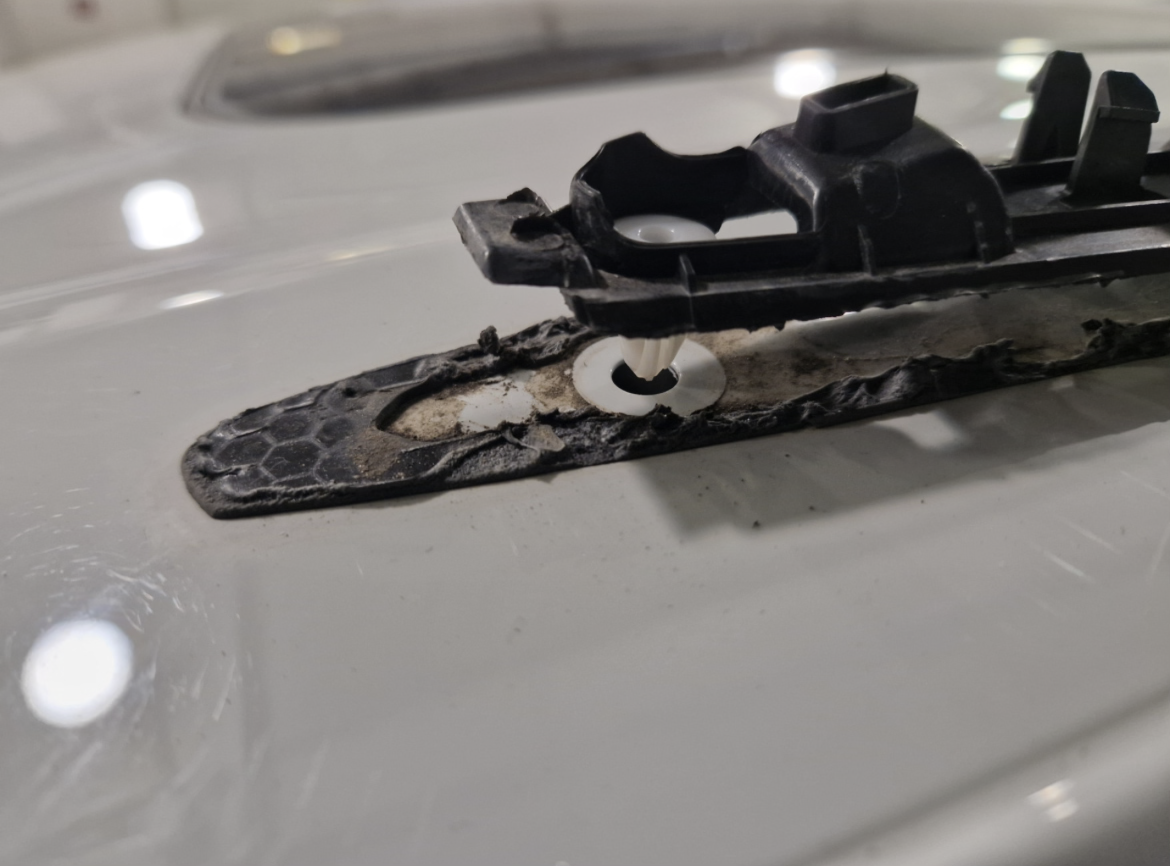

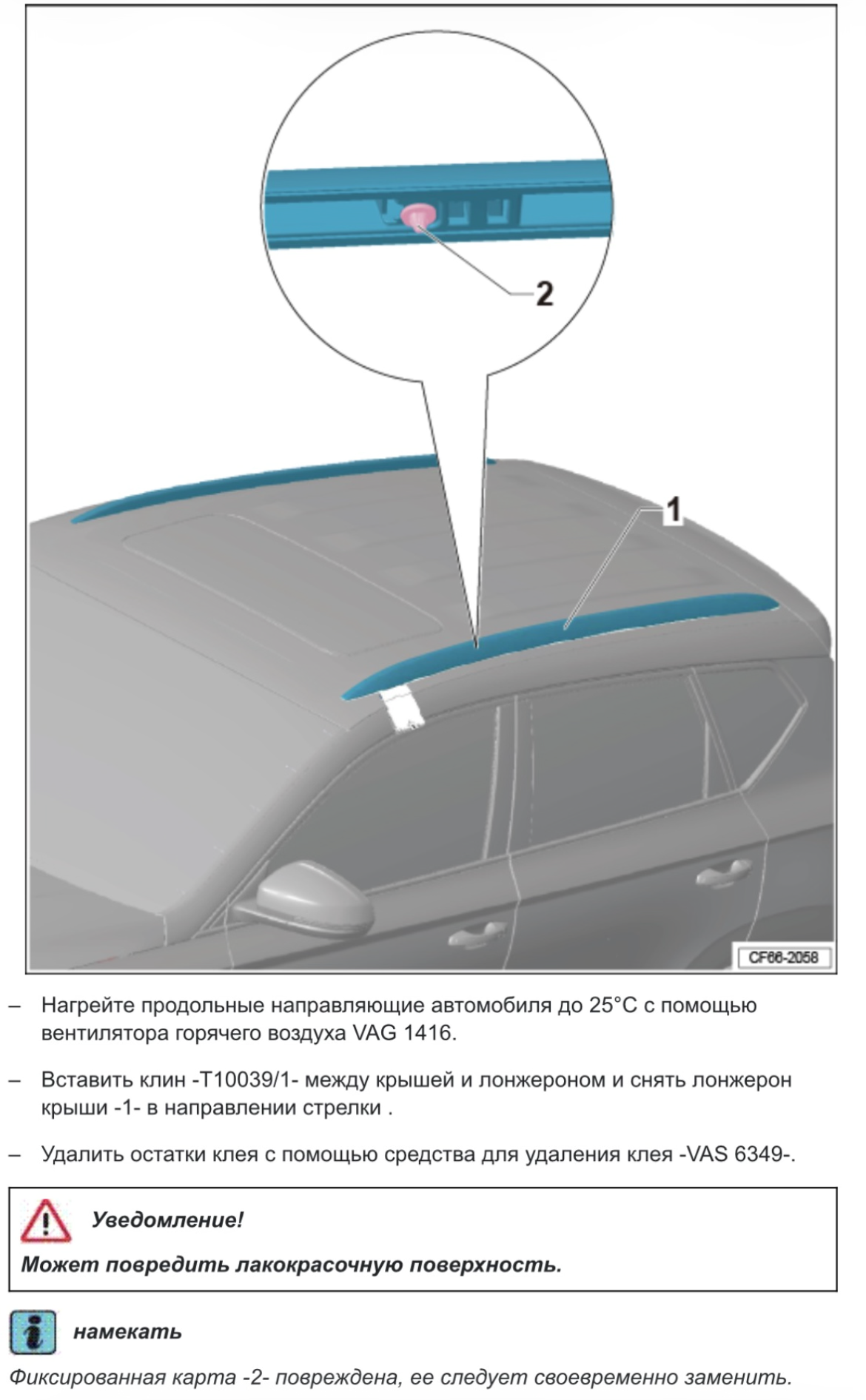

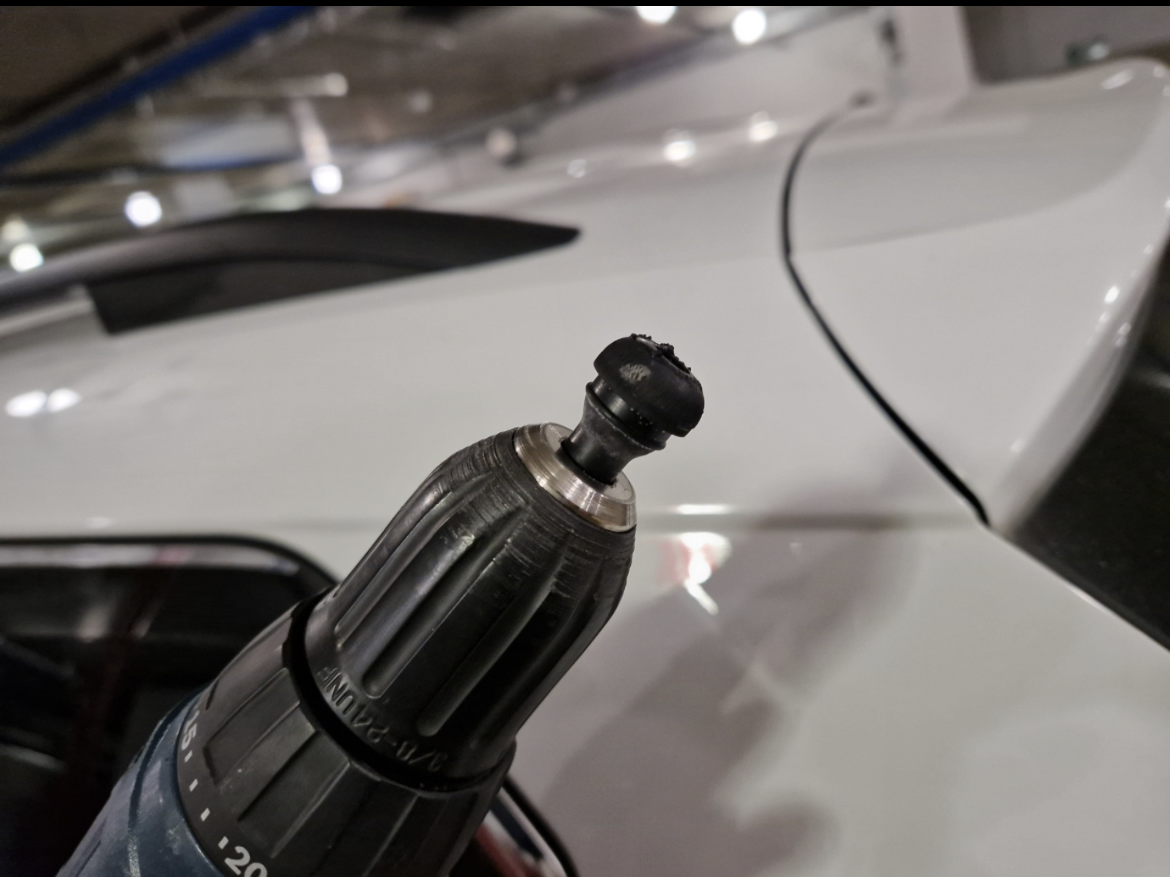

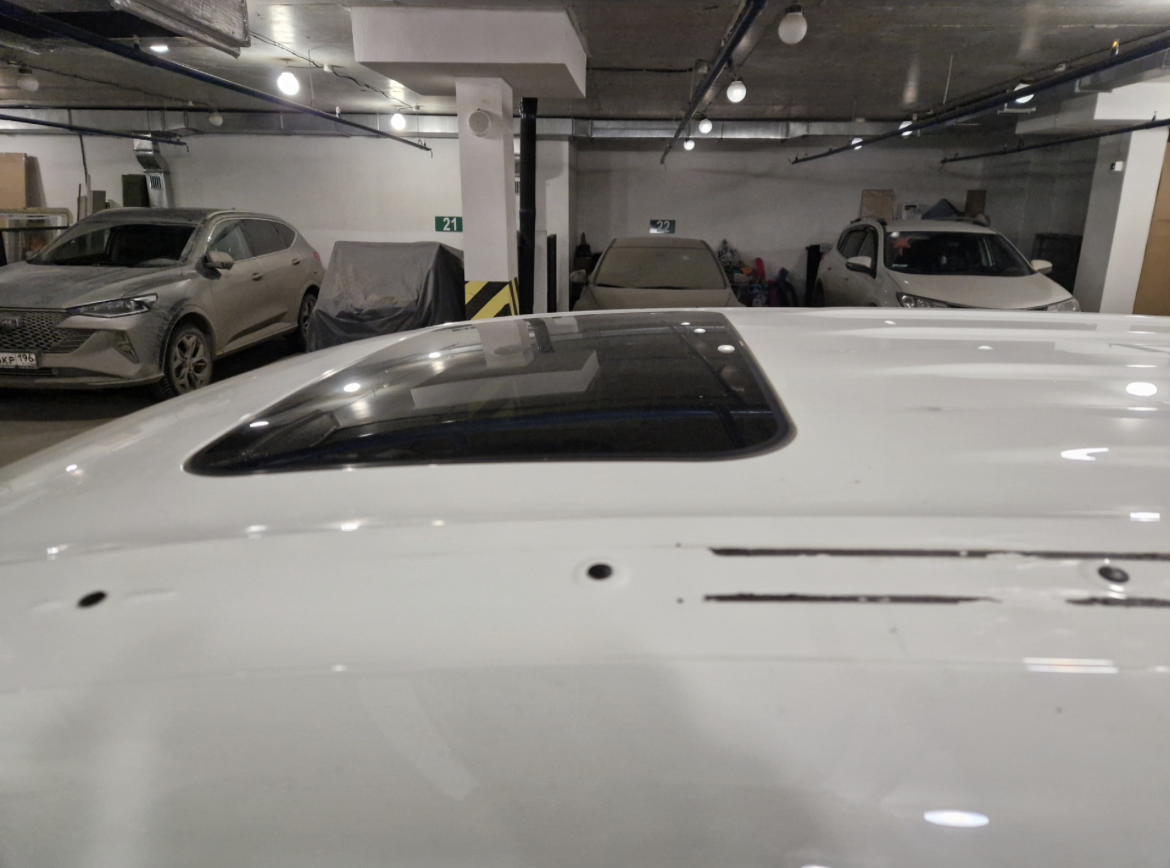

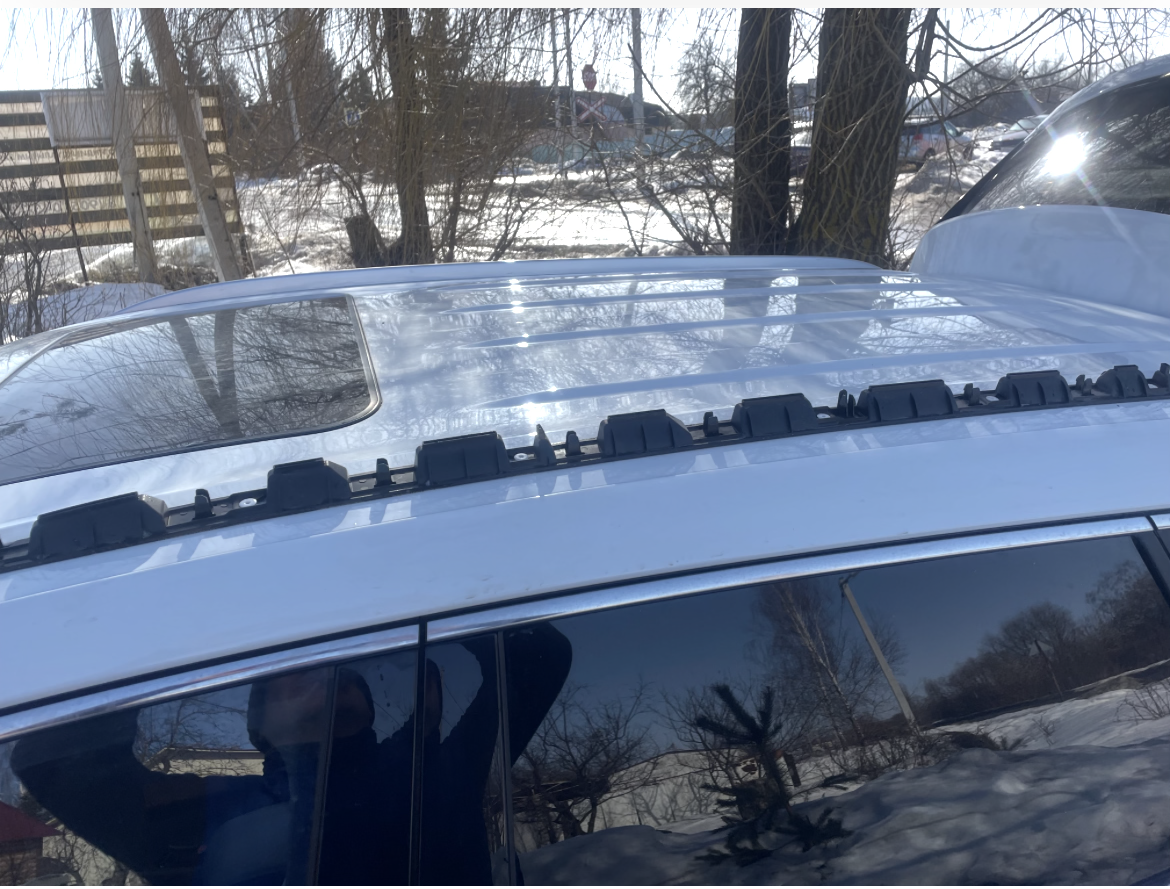

Демонтаж  штатных фальш рейлингов
Фальш рейтинги  состоят из 2 частей :  верхние  декоративные накладки ( отщелкиваются с краев и  снимаются с основания) и пластиковые профили с защелками, которые крепятся к крыше , через клипсы.

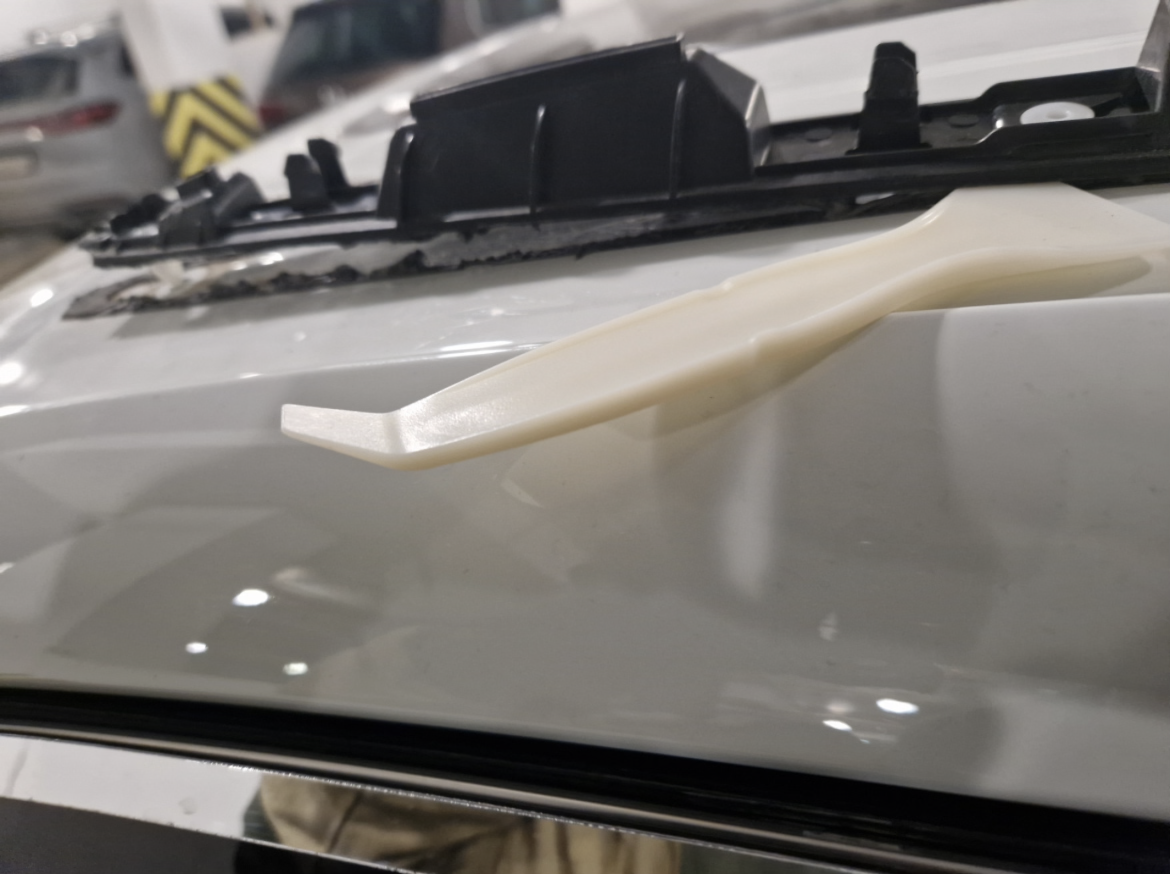

( монтажной лопаткой  с краев аккуратно отделяется от двухстороннего скотча).

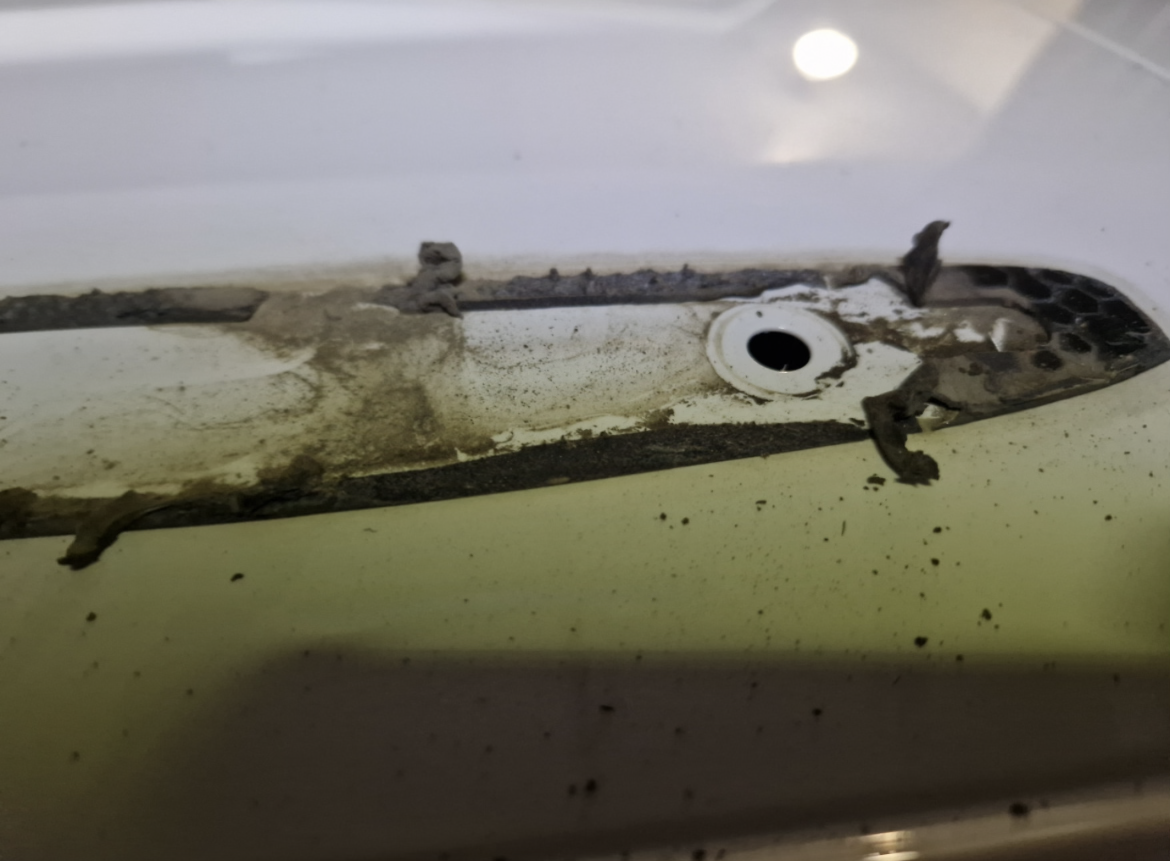

Удаляем 3М скотч и его следы.
https://upforme.ru/uploads/001c/53/c5/9/t706372.png
https://upforme.ru/uploads/001c/53/c5/9/t118574.png
https://upforme.ru/uploads/001c/53/c5/9/t66304.png
https://upforme.ru/uploads/001c/53/c5/9/t183272.png
https://upforme.ru/uploads/001c/53/c5/9/t40158.png
https://upforme.ru/uploads/001c/53/c5/9/t311638.png
https://upforme.ru/uploads/001c/53/c5/9/t590433.png

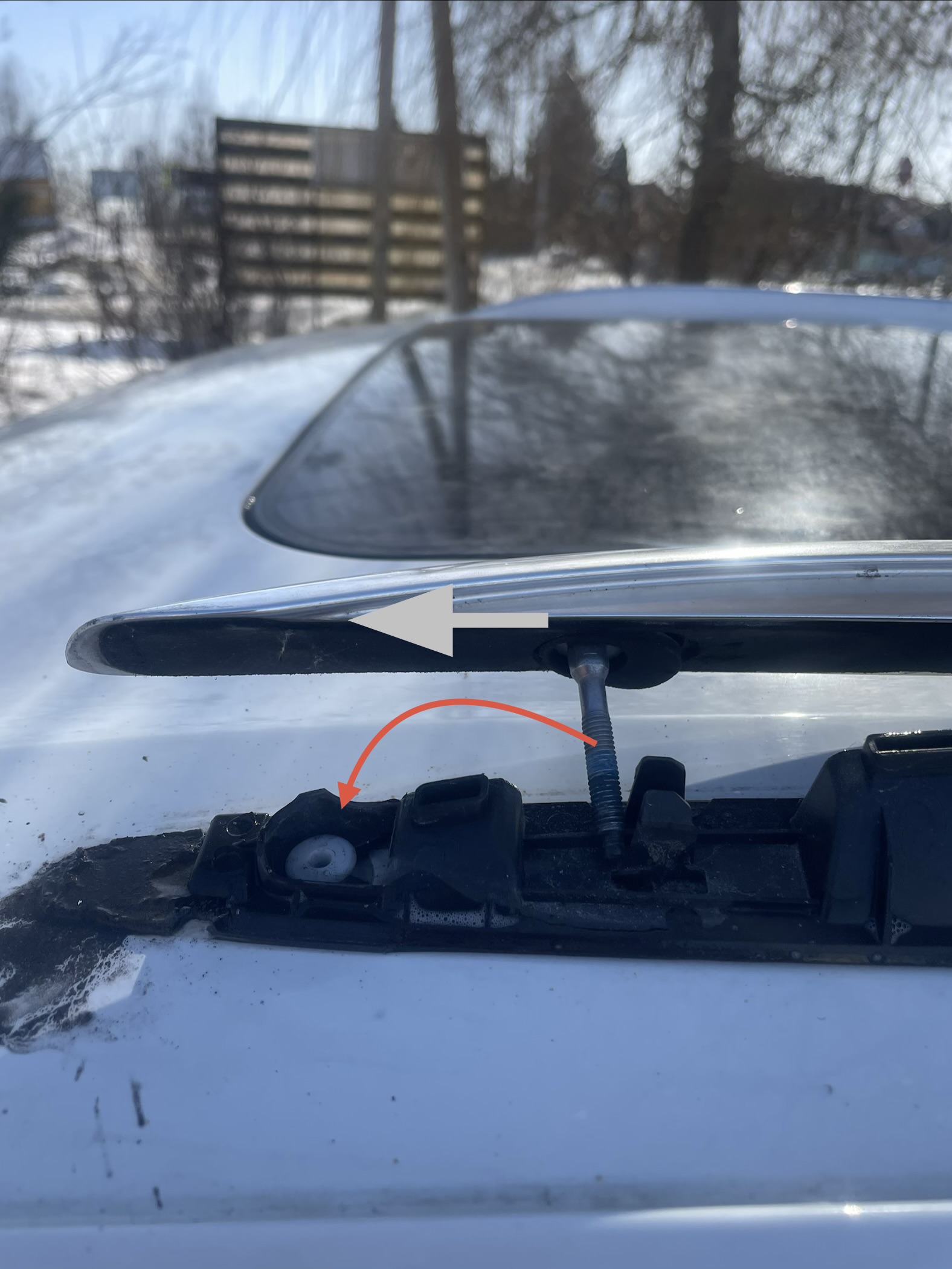

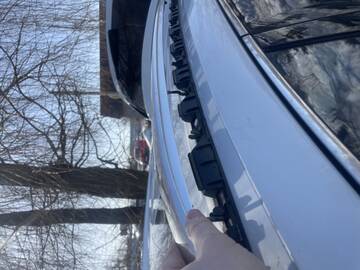

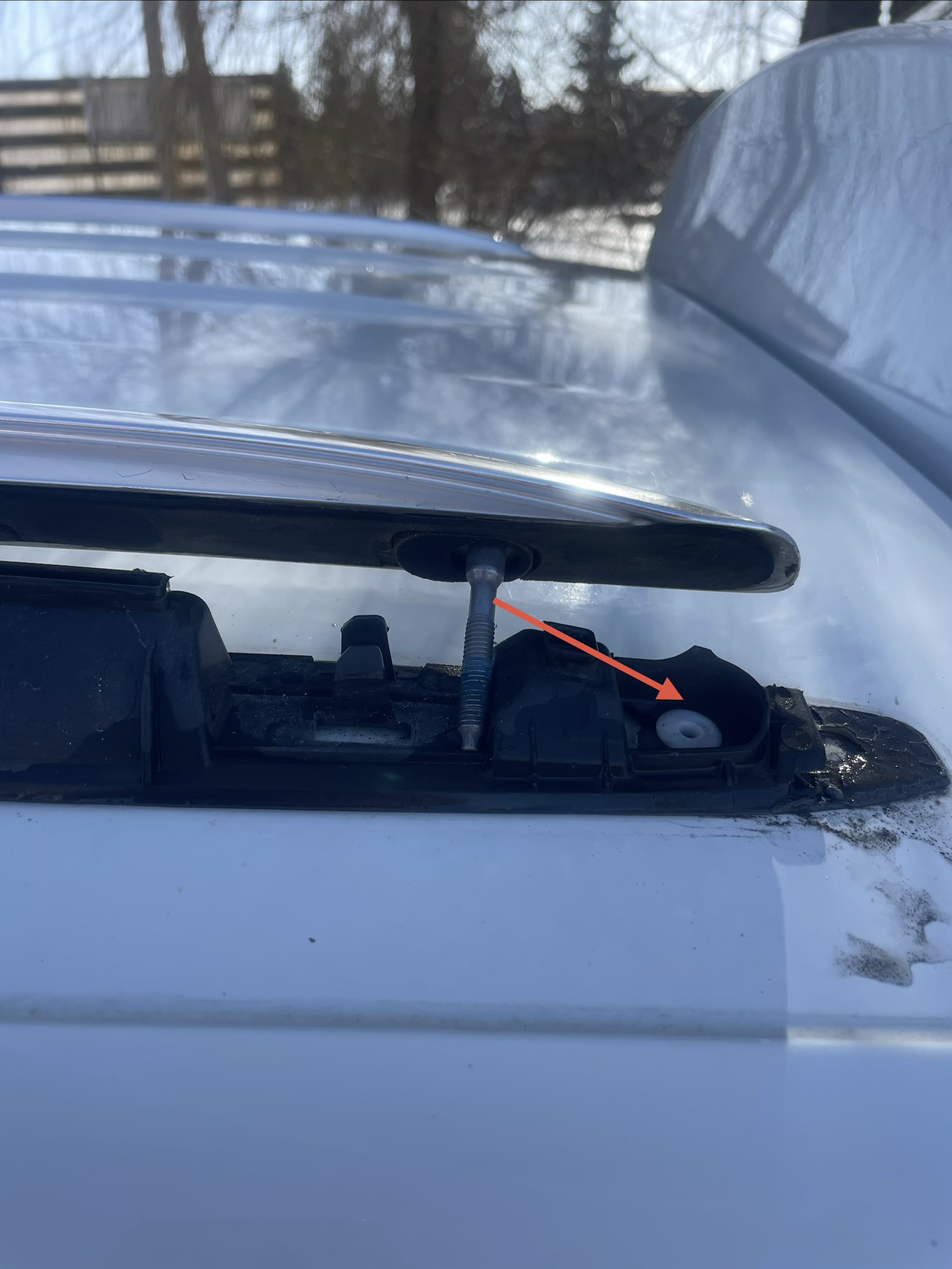

Первая примерка для составления и уточнения порядка и обьема работ по установке:
https://upforme.ru/uploads/001c/53/c5/9/t933680.jpg
https://upforme.ru/uploads/001c/53/c5/9/t903505.jpg
https://upforme.ru/uploads/001c/53/c5/9/t431918.jpg
1. Снимаем , с внутренней стороны алюминиевых рейлингов Q5,  пенопластовые вставки и сдвигаем штатные крепежи по внутренним направляющим вперед и назад , соотвественно .

0

8

Проблема с задним штатным отверстием в следующем :
https://upforme.ru/uploads/001c/53/c5/9/t599962.jpg
-  3 см в глубину в достаточно узкой щели между крышей и   полкой арки проема крышки багажника. А вторая проблема по этому отверстию   - увы, заднее штатное отверстие на таком расстоянии , что не хватает направляющих для сдвига закладного болта ( т.е. на «лапе» рейлинга пустота , заполненная лишь пенопластовой вставкой)
Решение :  тут крути не крути , придется сверлить доп отверстие , а это глушить.
Третья проблема: передние «лапы» рейлингов при их прижиме к крыше, упираются в неё,  тем самым появляется деформация( продавливания)
Решение : намечаем и по плоскости стачиваем лапы шлифовальным кругом до необходимого уровня, чтобы не создавали лишнего давления.
И самая главная проблема : рейлинги Q5 несколько изогнуты по длине , а круглые выштамповки с отверстиями под M8 в крыше отв
выполнены ровно. При притягивании болтами, первые два  от лба, попадают на ребра, а не во внутреннюю полость рейлинга . В добавок , рейлинги Q5 гораздо тоньше , чем штатные и едва прикрывают даже в ровной задней части крыше круглые выштамповки. От этого визуально получается «волна»
Решение : после долгих примерок и замеров - принято решение установить рейлинги через  резиновые прокладки  т.3-4 мм на всю длину.
  На в целом все выглядит вполне себе неплохо Считаю , что рейлинги от Audi Q5 будут доведены до ума. Пока езжу так.
https://upforme.ru/uploads/001c/53/c5/9/t646546.jpg
https://upforme.ru/uploads/001c/53/c5/9/t608189.jpg

https://upforme.ru/uploads/001c/53/c5/9/t108097.jpg

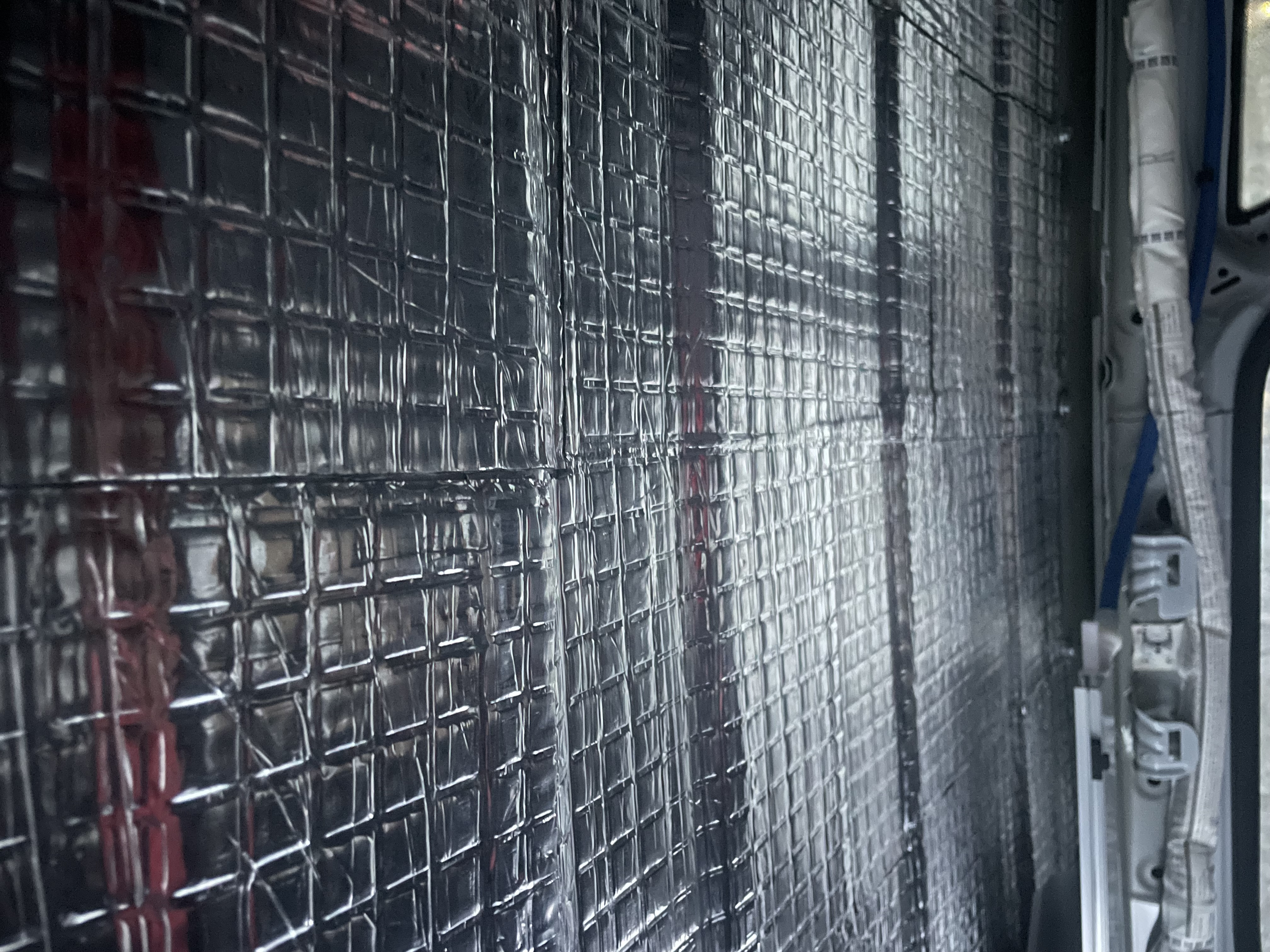

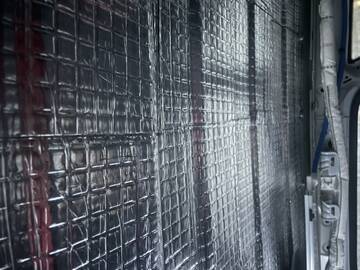

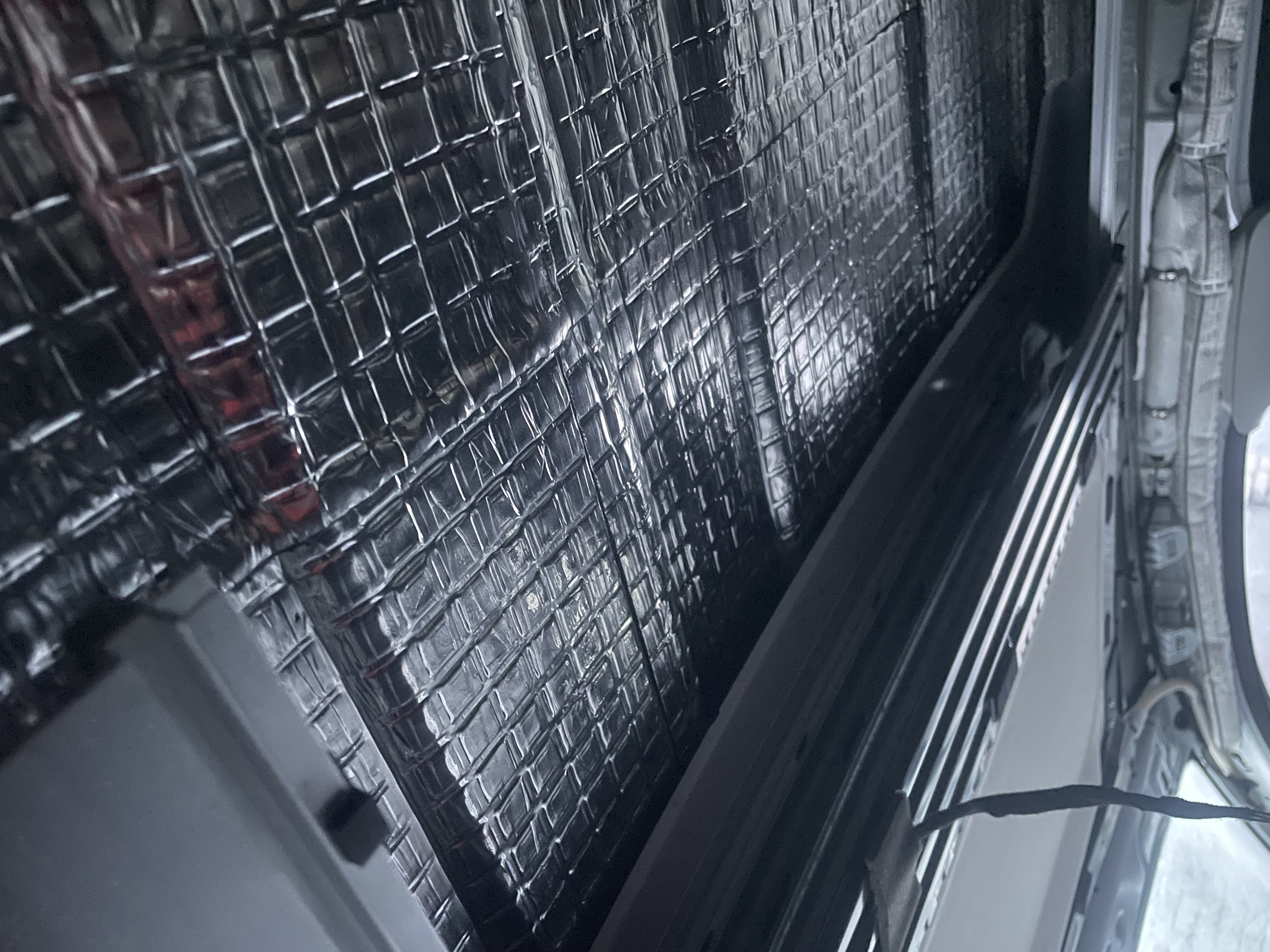

Пока жду резиновую ленту и резиновые заглушки, решил сделать виброшумоизоляцию потолка:
https://upforme.ru/uploads/001c/53/c5/9/t178583.jpg
https://upforme.ru/uploads/001c/53/c5/9/t405091.jpg

0

9

Установка, в итоге, не такая простая и не рекомендуется для массового дооснащения и замены из-за трудоемкости и сложности монтажа. А также,  необходимости  дополнительно сверлить крышу и отверстий внутри кузова ( кронштейнов поперечных люка , чтобы можно было закрутить по две гайки с каждой стороны.

Но самая  первая причина(указана была выше) :
- то, что рейлинги от AudiQ5 у’же,чем штатные.
Вторая причина - они изогнуты в длину .

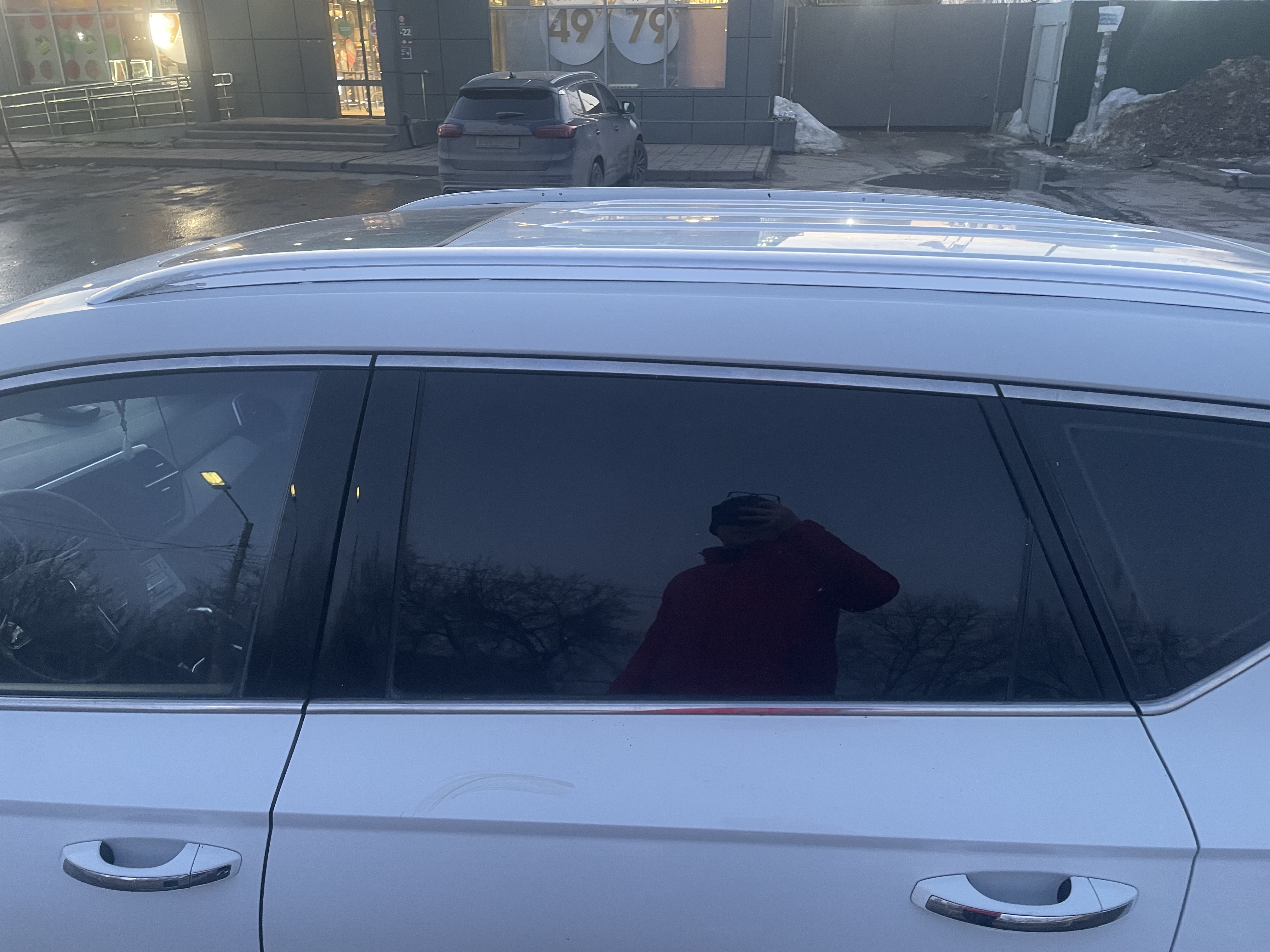

Тем самым,  не перекрывают полностью круглые выступы с отверстиями в крыше диам.26мм.
От этого ребра рейлингов Q5 ложатся на выступы При креплении остается неравномерный зазор (фото) :
https://upforme.ru/uploads/001c/53/c5/9/t763322.jpg

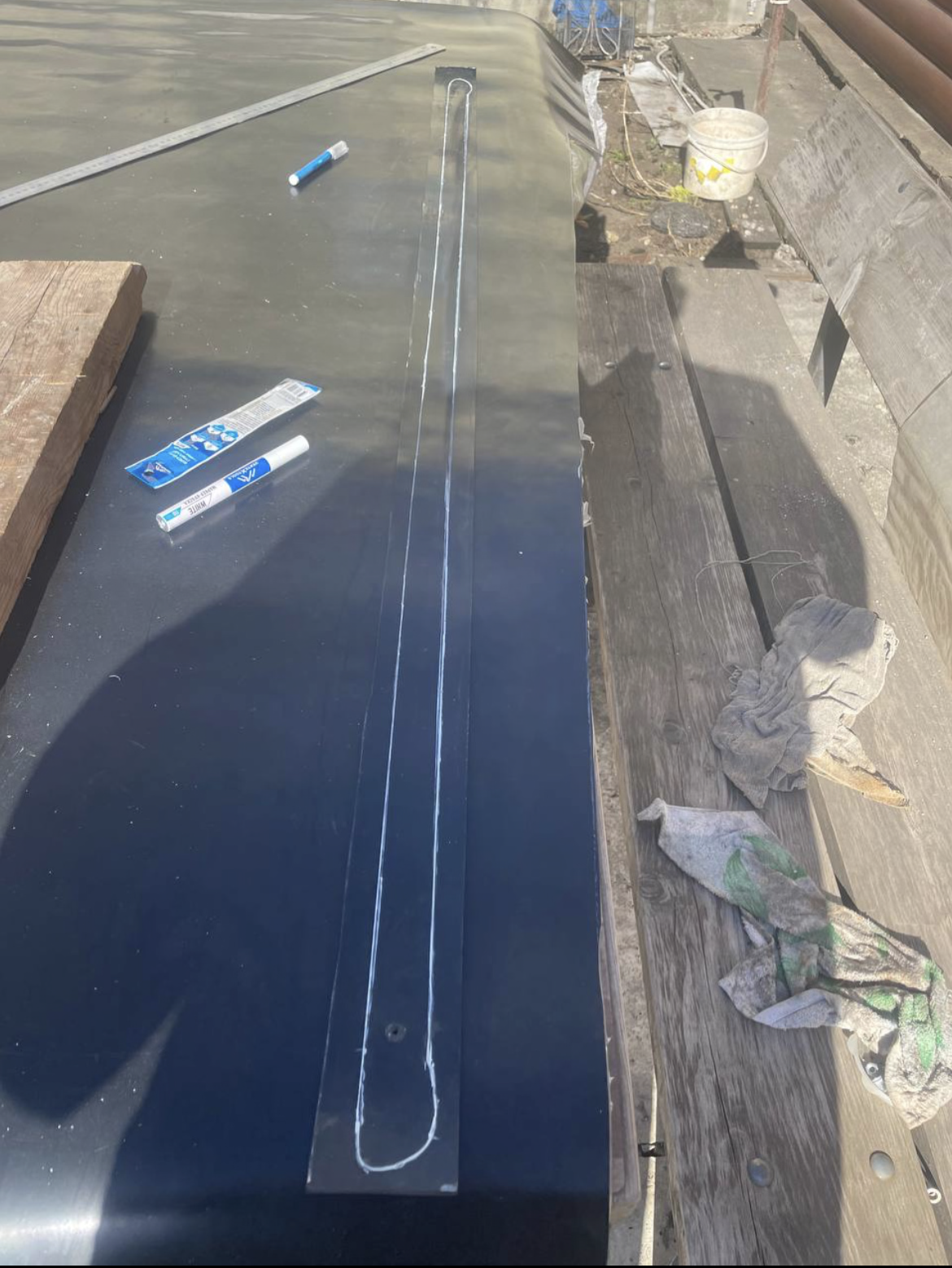

Для окончательного решения по монтажу , были повторно* изготовлены две ровные резиновые ленты шириной 38мм , длиной 1700мм, как заготовка под прокладку.
( * -  первые две заготовки шириной 34мм,  были забракованы) фото :
https://upforme.ru/uploads/001c/53/c5/9/t140217.png
- слишком узкие и не перекрывают «блямбы» на крыше .
Фото заготовок с уже вырубленными отверстиями  диам.26мм
https://upforme.ru/uploads/001c/53/c5/9/t284417.jpg

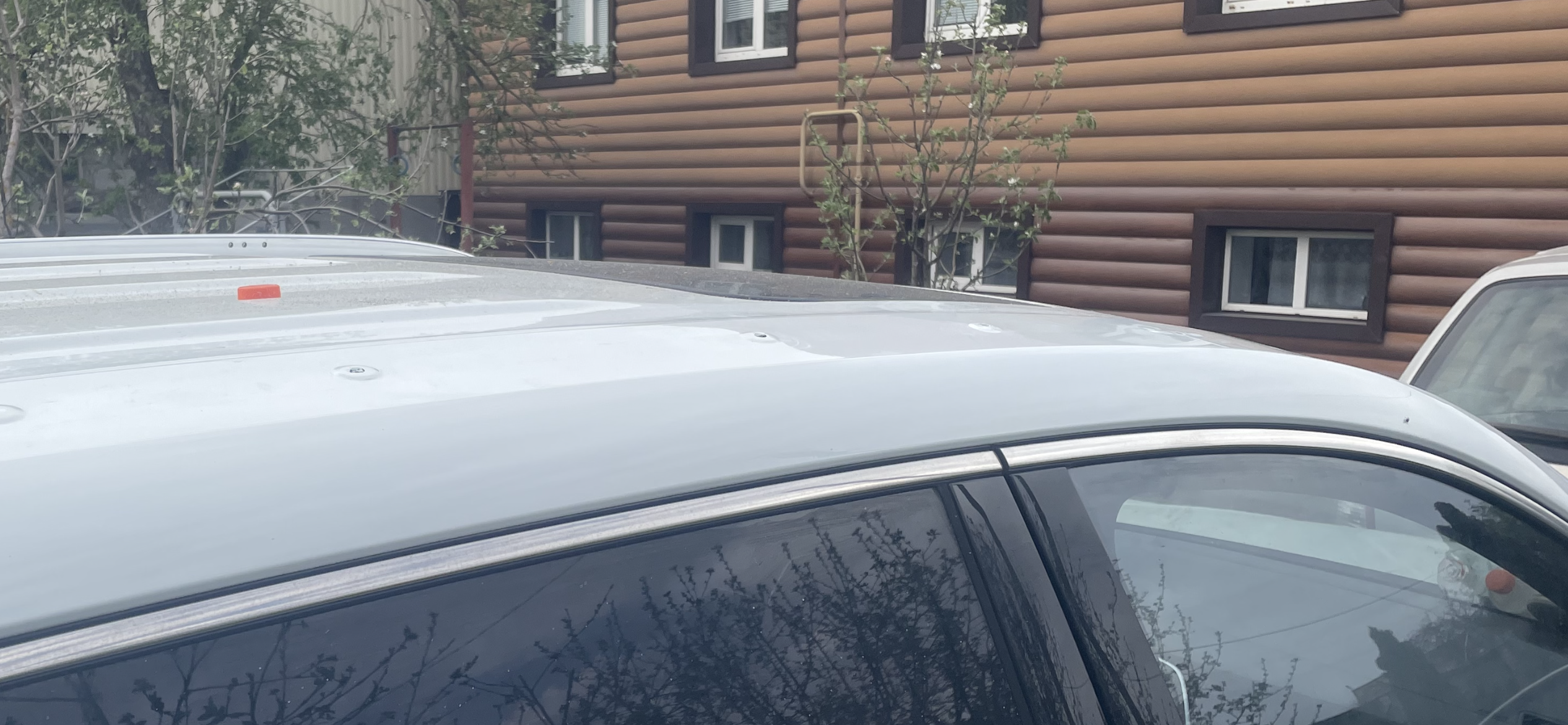

Перед монтажом , очищаем крышу от герметика :
https://upforme.ru/uploads/001c/53/c5/9/t698479.png
Примеряем ленту и сверху вставляем рейлинг, с  с предварительно вкрученными шпильками М6 в установленные ранее резьбовые заклепки М6. Шпильки ( вернее болты )сажаем на аэробный фиксатор резьбы, после срезаем головки. Пробно закрепляем к крыше удлиненными гайками ( через шайбы увеличенные  ), выставляя одинаковые выступы Р/ ленты по обе стороны рейлинга, размечаем как обрезать концы по конфигурации «лап»:
https://upforme.ru/uploads/001c/53/c5/9/t587800.jpg
https://upforme.ru/uploads/001c/53/c5/9/t237596.jpg
Наносим шовный герметик на каждое отверстие и укладываем ленту , добавляя герметик при необходимости в каждую круглую выемку.

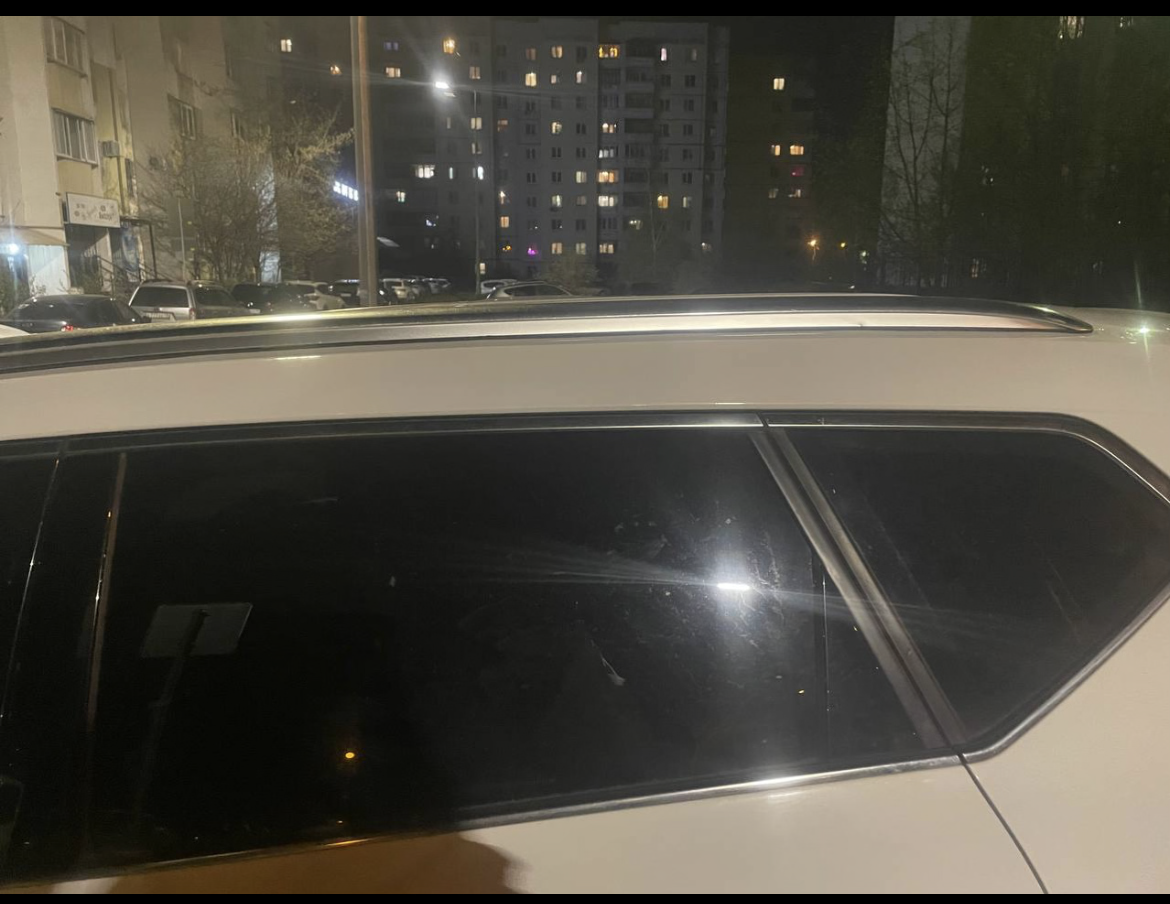

Вставляем рейлинг и прикручиваем окончательно  , выставляя выступы ленты. Удаляем лишний герметик  ветошью при помощи  «калоши»(бензина). Так как дело к вечеру, едим домой и даем высохнуть герметику.
https://upforme.ru/uploads/001c/53/c5/9/t156431.png
Утром едим на мойку и проверяем герметичность :
https://upforme.ru/uploads/001c/53/c5/9/t871438.jpg
https://upforme.ru/uploads/001c/53/c5/9/t770521.jpg
https://upforme.ru/uploads/001c/53/c5/9/t826595.jpg
https://upforme.ru/uploads/001c/53/c5/9/t845995.jpg
https://upforme.ru/uploads/001c/53/c5/9/t979053.jpg

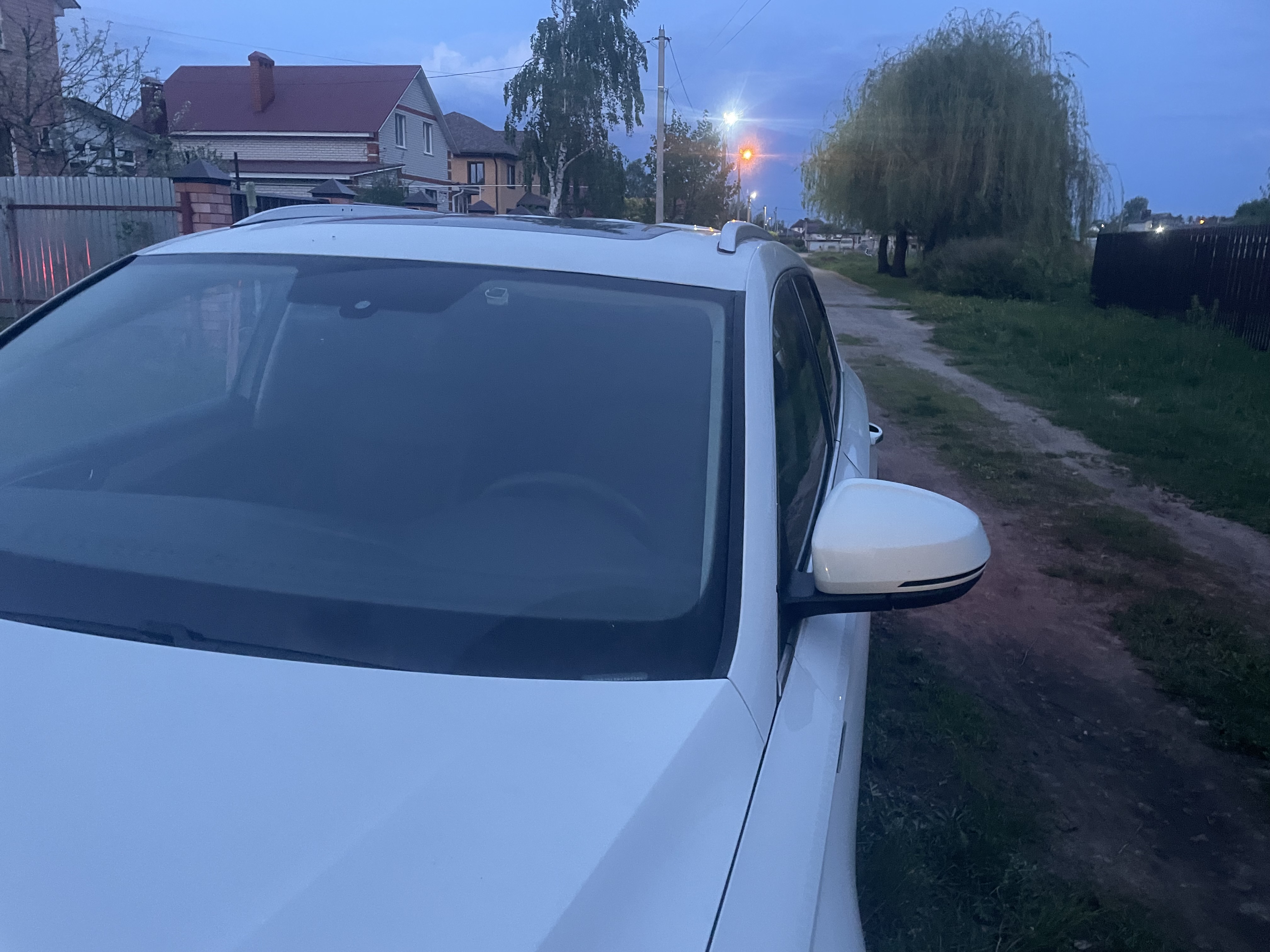

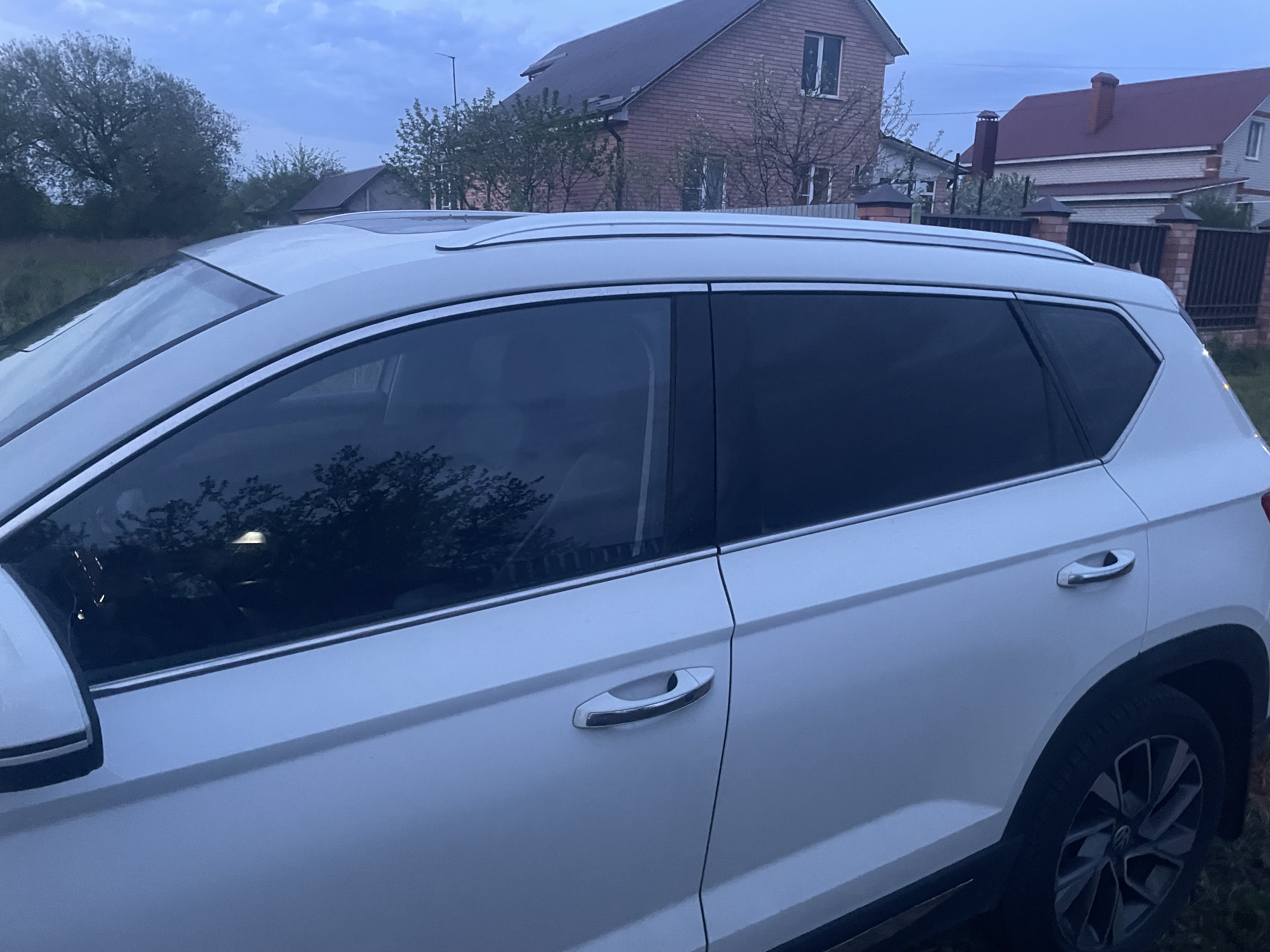

В общем процесс установки завершен, остались мелкие шероховатости убрать ( при прикручивании , в местах соединения, резина деформируется и образуются выпуклости, которые чуть позже со шлифую) :
https://upforme.ru/uploads/001c/53/c5/9/t112373.jpg
https://upforme.ru/uploads/001c/53/c5/9/t511268.jpg
https://upforme.ru/uploads/001c/53/c5/9/t945040.jpg
Ну и собираем салон обратно 😁:
( обивку потолка лучше позиционировать с первых двух защелок держателей козырьков, затем потолочные ручки. Окончательно защелкиваем к липучкам вокруг люка и т.д)
https://upforme.ru/uploads/001c/53/c5/9/t70360.jpg
ПС . Основные расходные материалы и инструменты  :
- резина т.3 мм ;

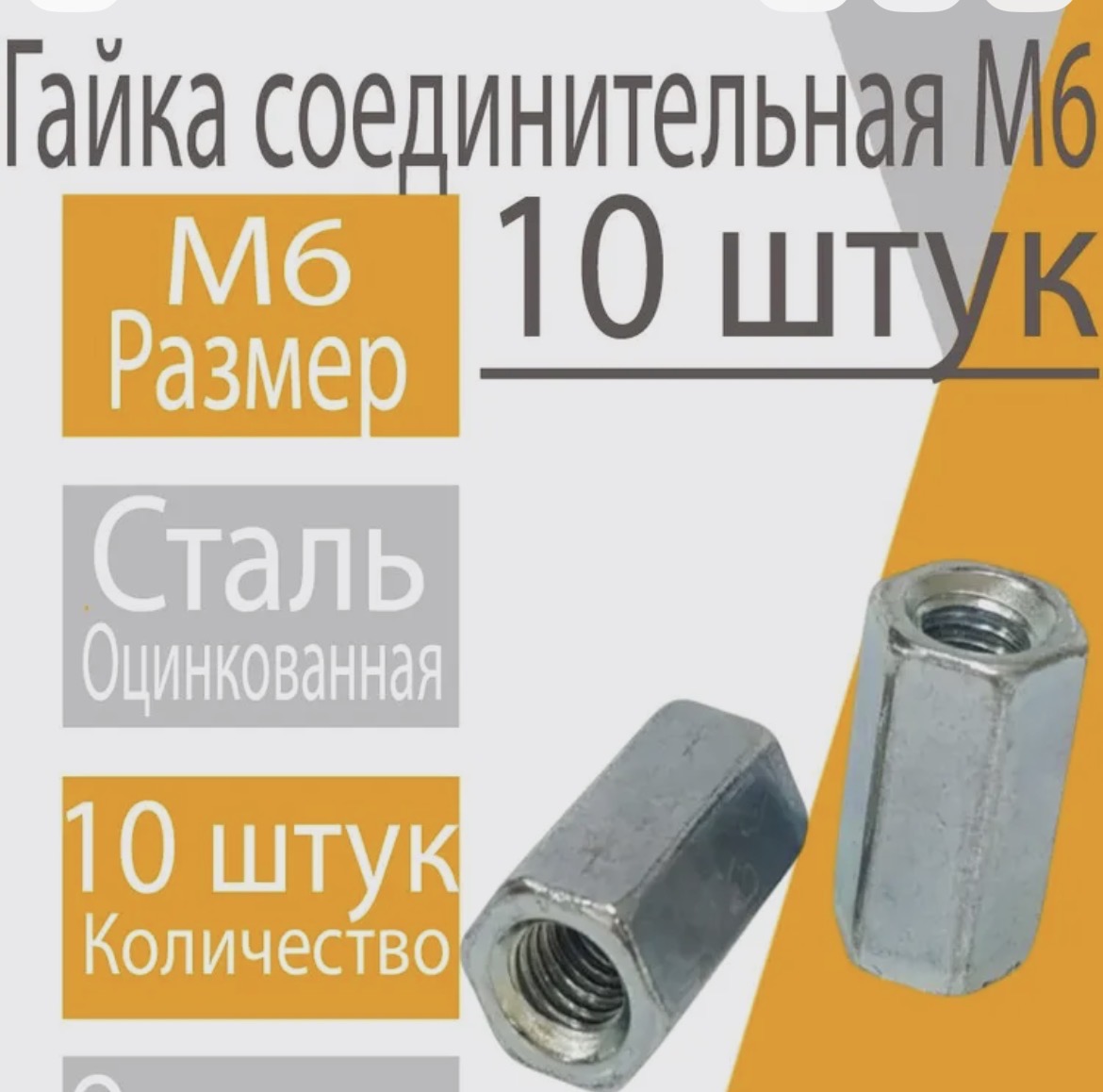

- гайки соединительные для шпилек М6
- болты М6 , L=55мм ( шпильки);
- шайбы увеличенные под M8;
-шайбы М6;
- заклепки резьбовые под М6

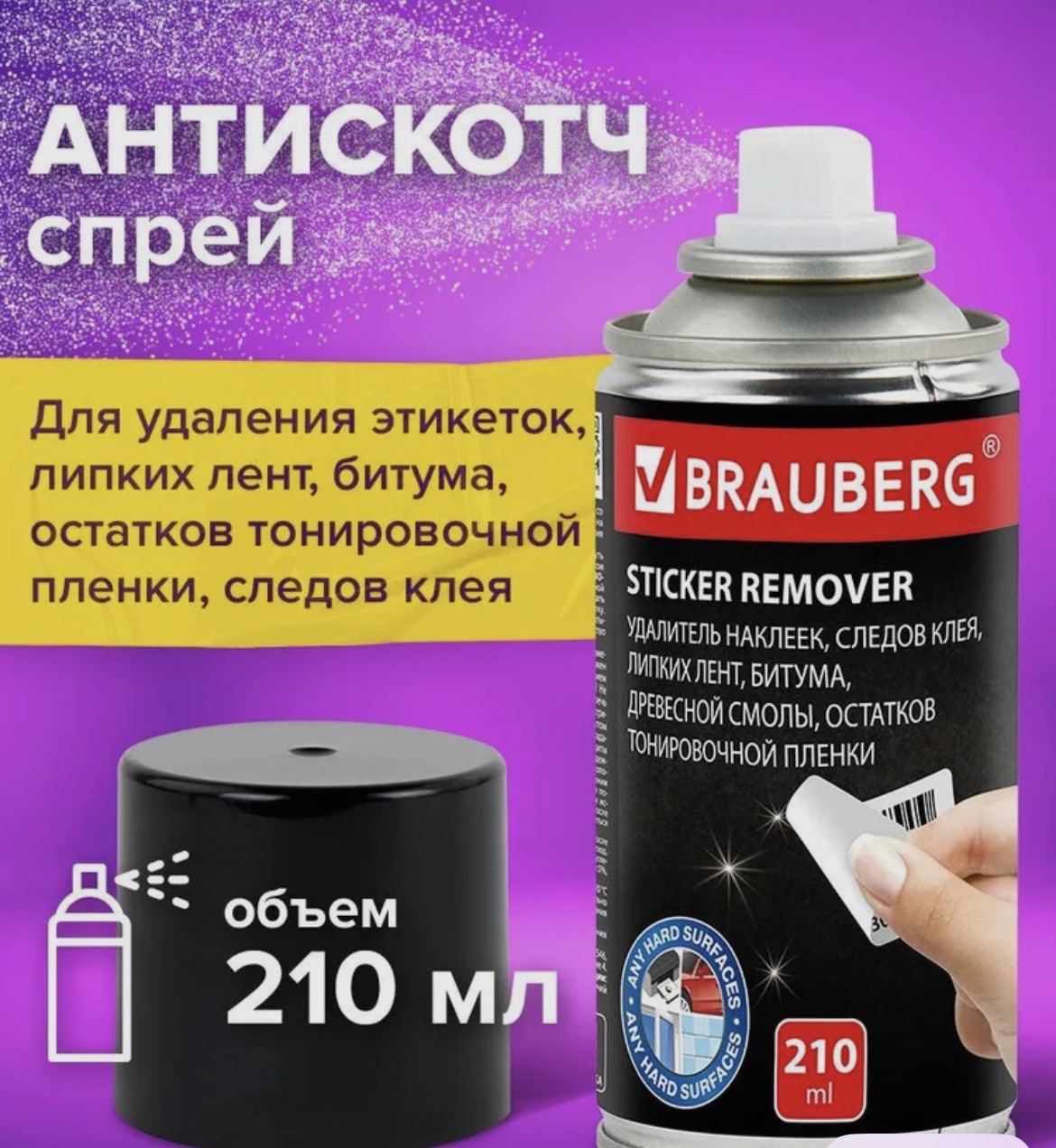

- удалитель наклеек, скотча , следов клея;
- бензин « калоша»;
- аэробный фиксатор резьбы;
- лента дистухентбанд ш.25мм ;

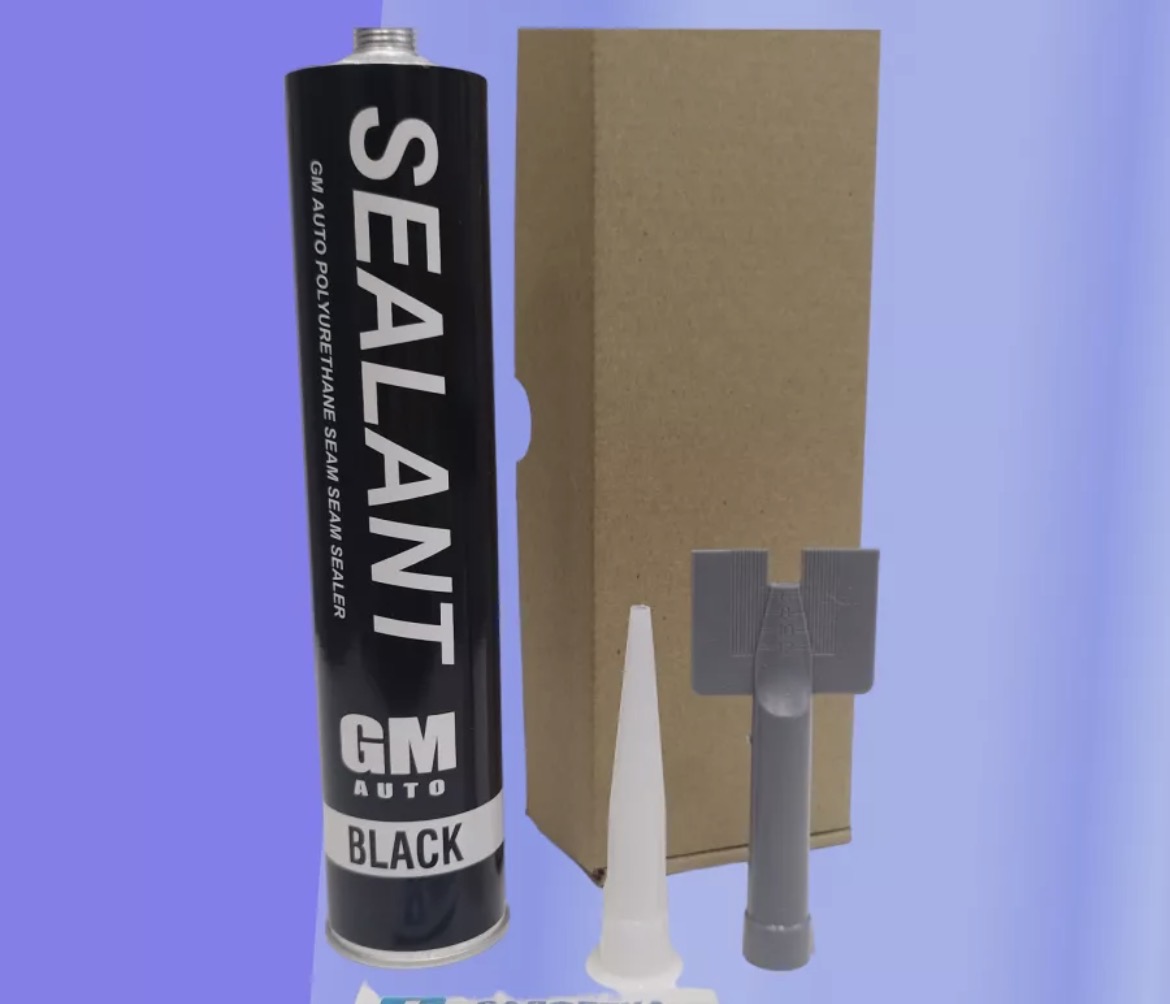

- герметик шовный полиуретан.
- ветошь
- краска под цвет кузова
- грунтовка
- скальпель канцелярский ;

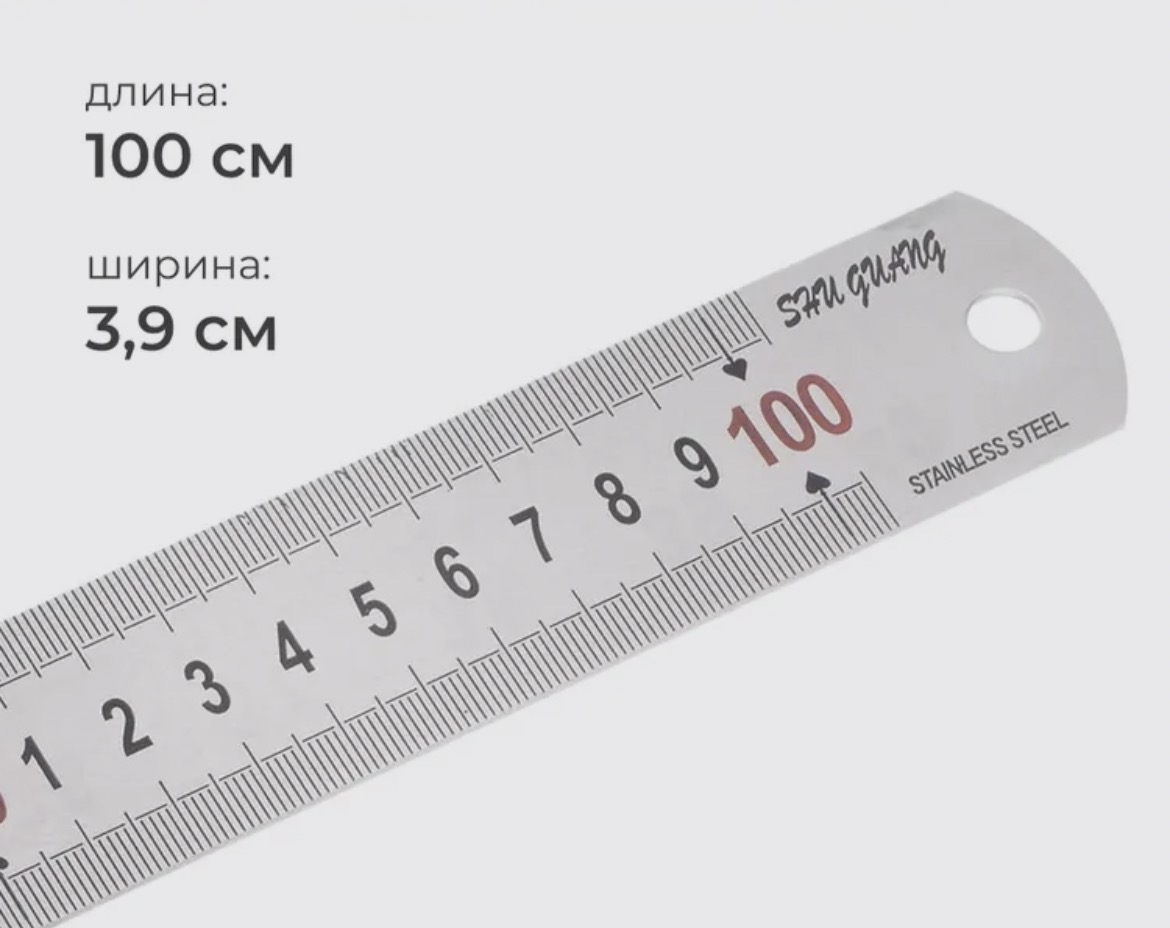

- линейка н.с. L=1м ; шир  39мм
- сверла по металлу (1,5мм -15мм)
- инструмент : шурик/ дрель , болгарка 125мм, набор головок с трещетками, клепальник;
https://upforme.ru/uploads/001c/53/c5/9/t94462.jpg
https://upforme.ru/uploads/001c/53/c5/9/t611537.jpg
https://upforme.ru/uploads/001c/53/c5/9/t435122.jpg
https://upforme.ru/uploads/001c/53/c5/9/t87691.jpg

0

10

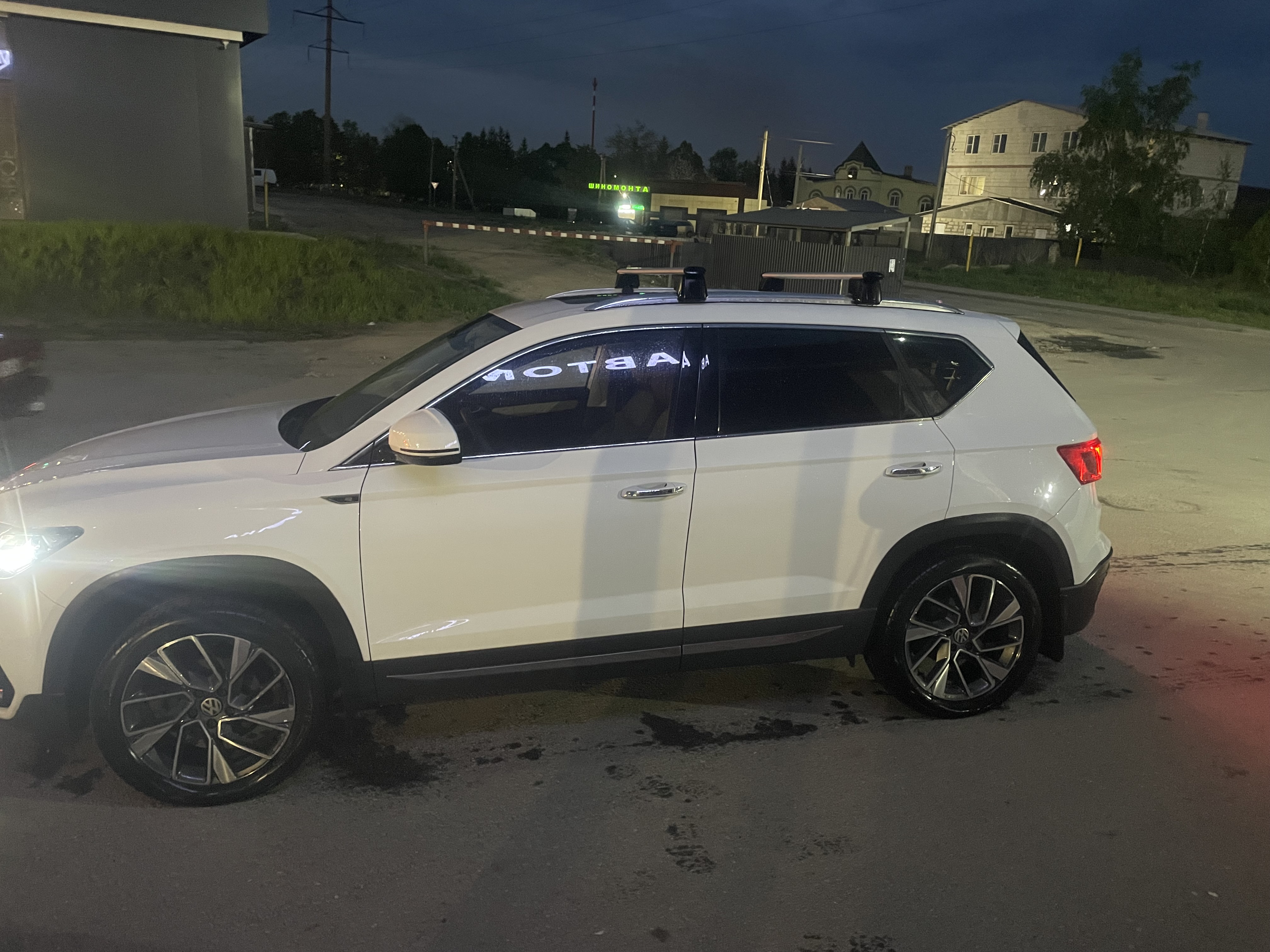

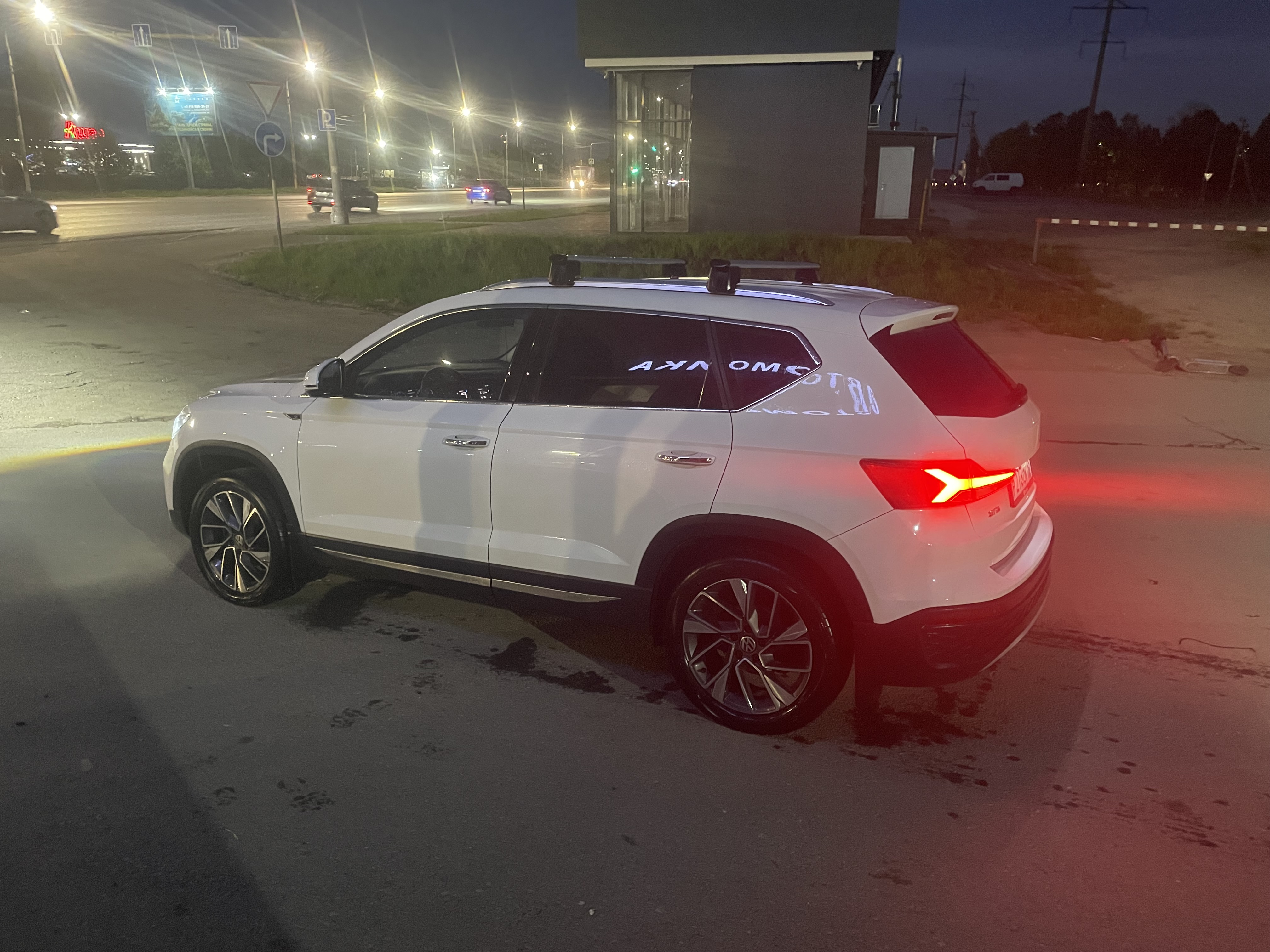

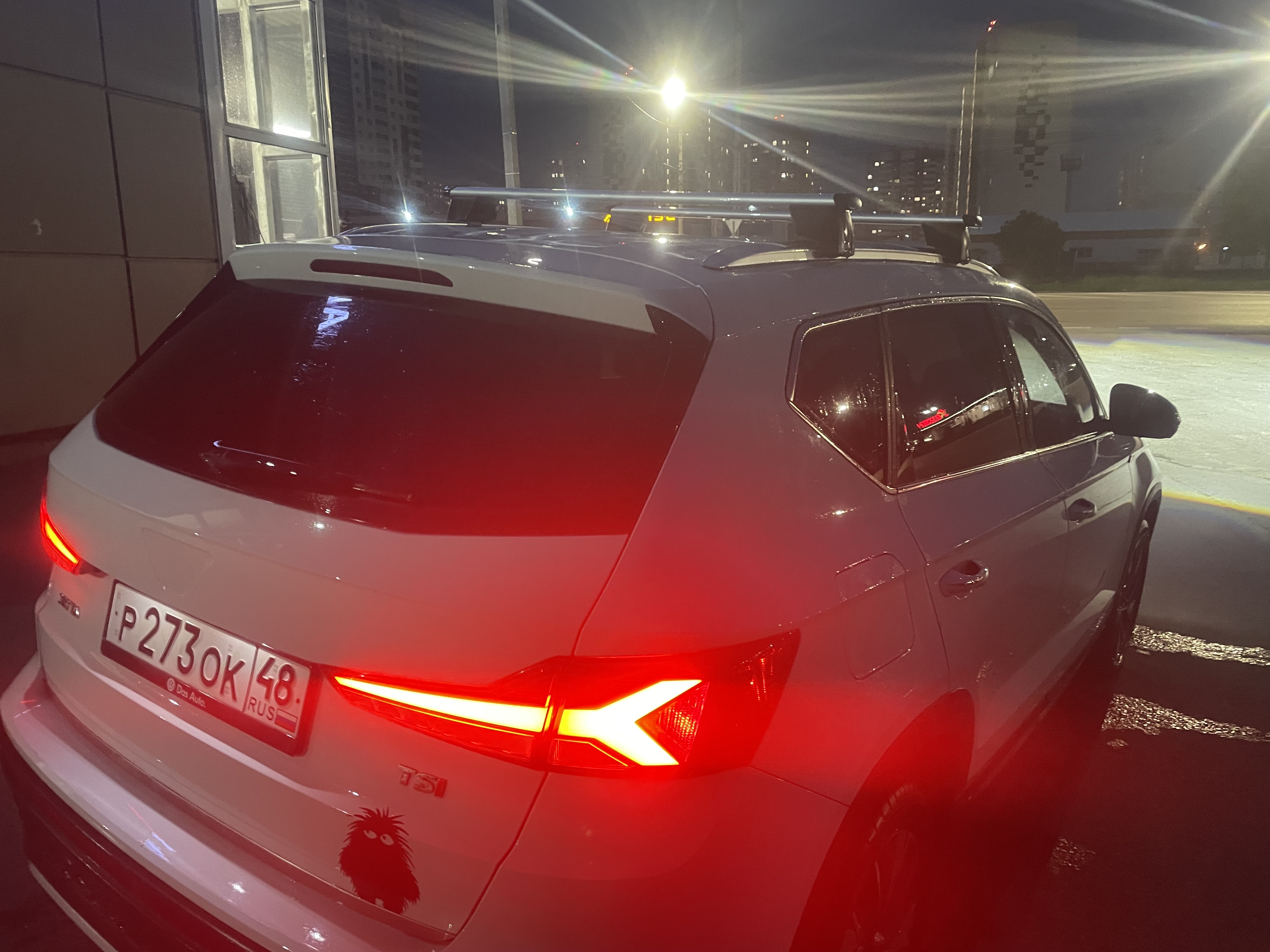

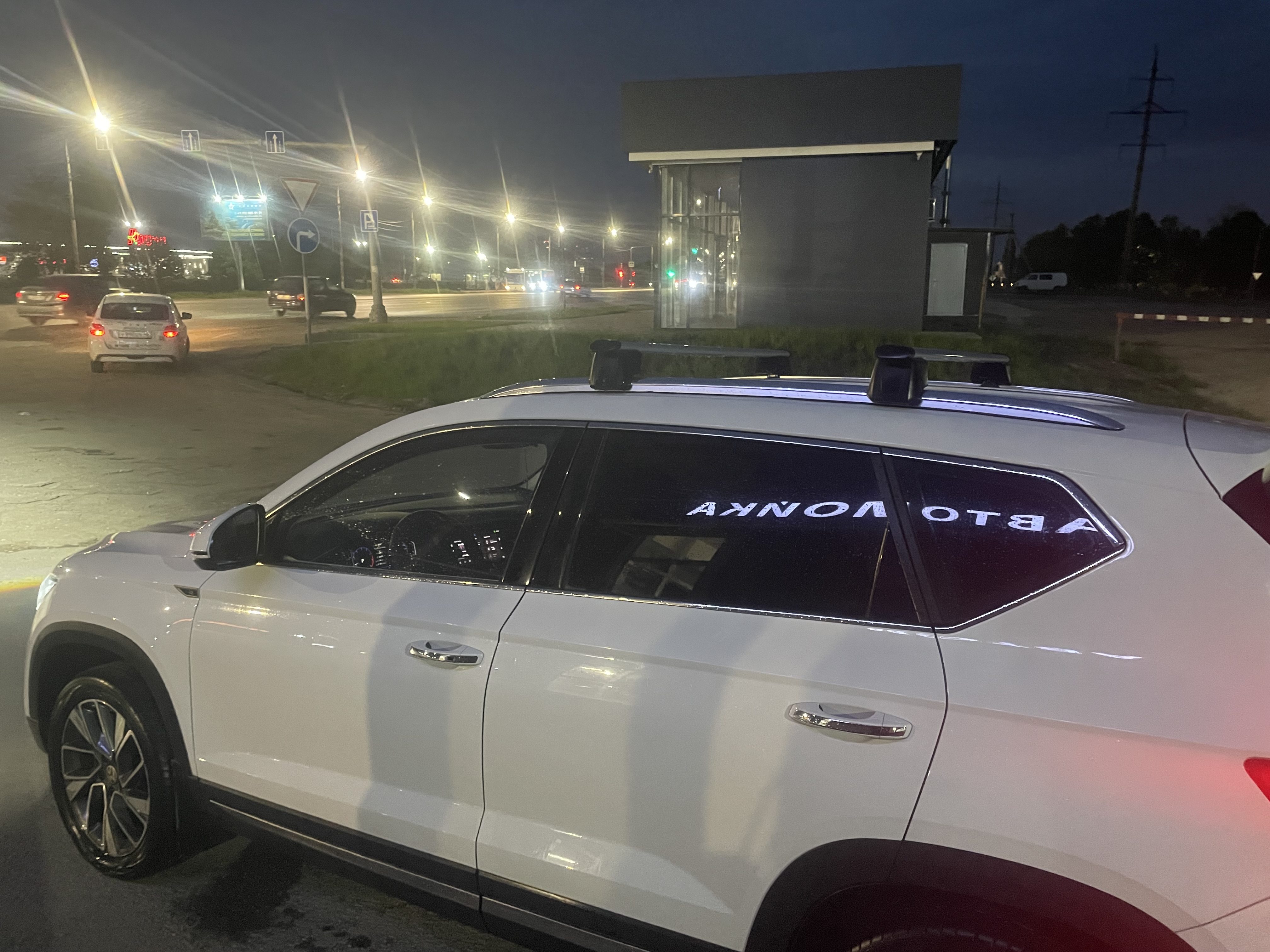

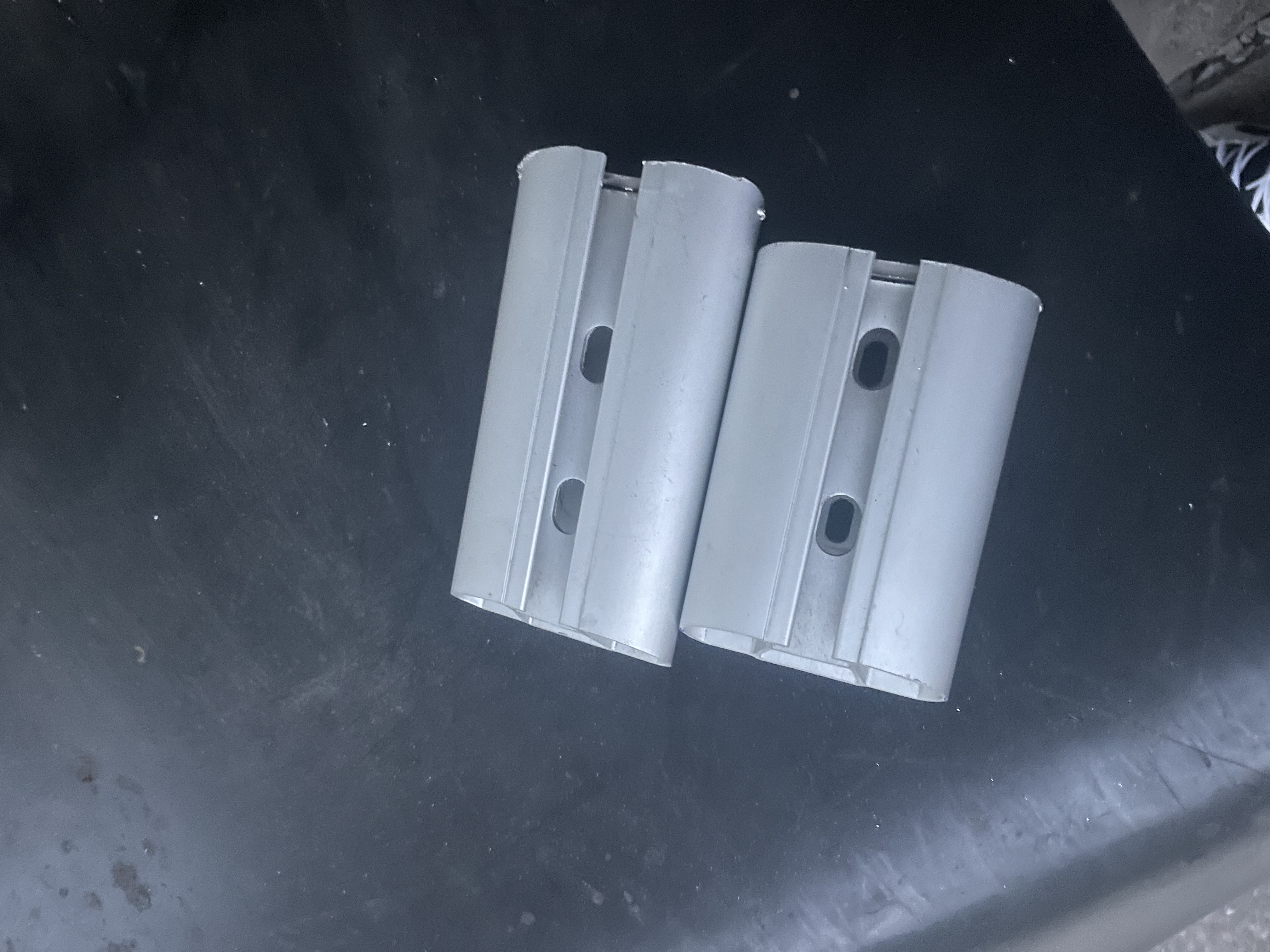

Были переделаны и установлены поперечные дуги от Audi Q5. На этом данный проект завершен.
https://upforme.ru/uploads/001c/53/c5/9/t285958.jpg
https://upforme.ru/uploads/001c/53/c5/9/t690453.jpg
https://upforme.ru/uploads/001c/53/c5/9/t190281.jpg
https://upforme.ru/uploads/001c/53/c5/9/t103219.jpg
https://upforme.ru/uploads/001c/53/c5/9/t388494.jpg
