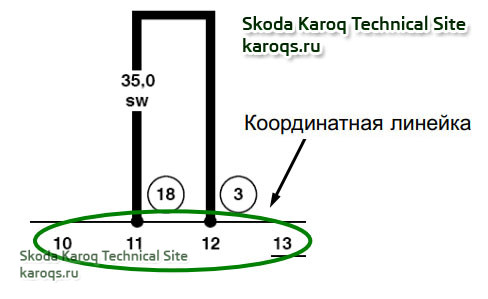

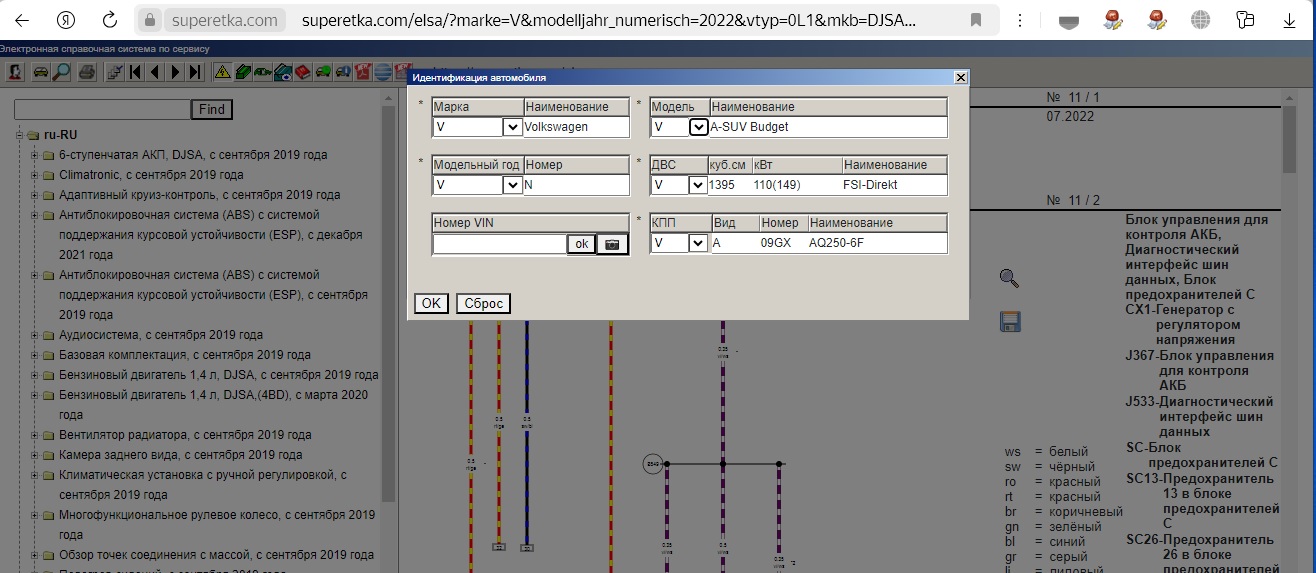

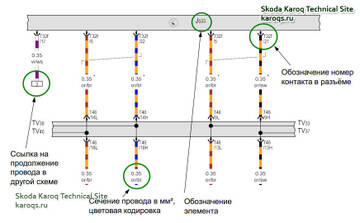

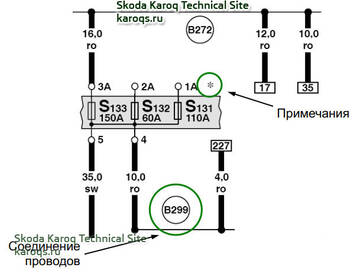

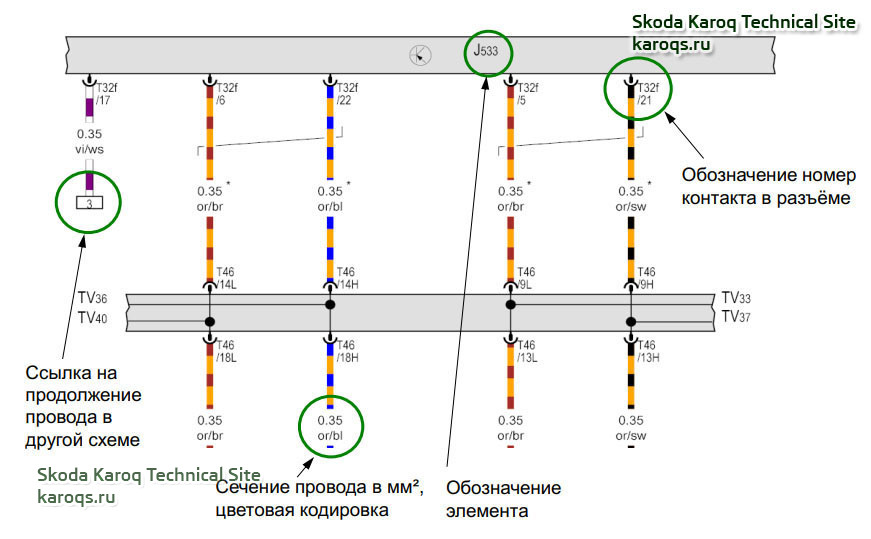

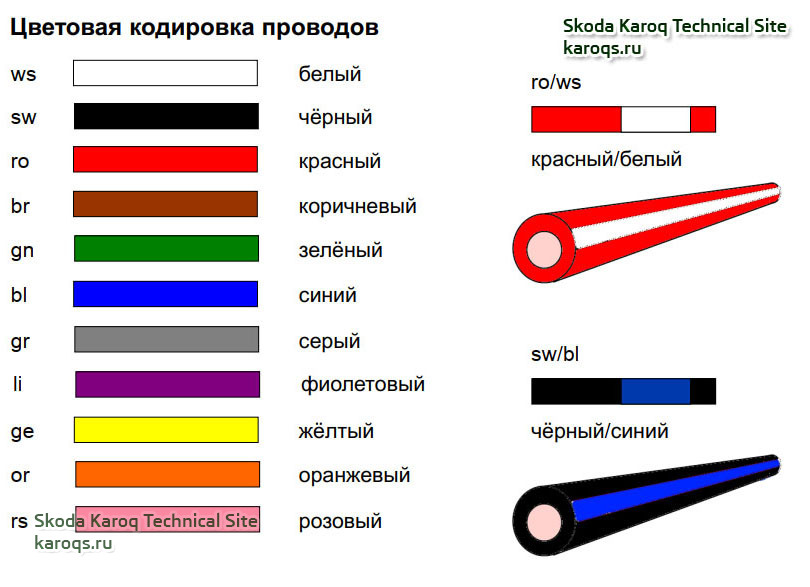

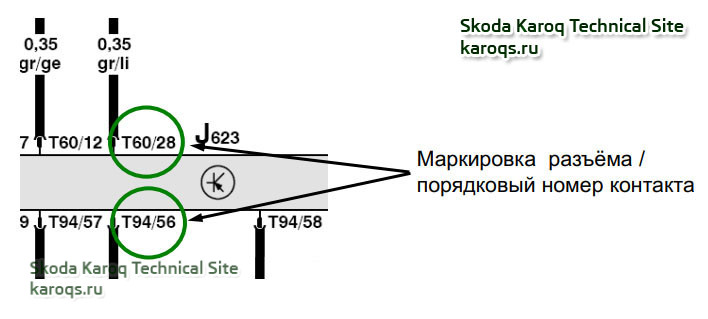

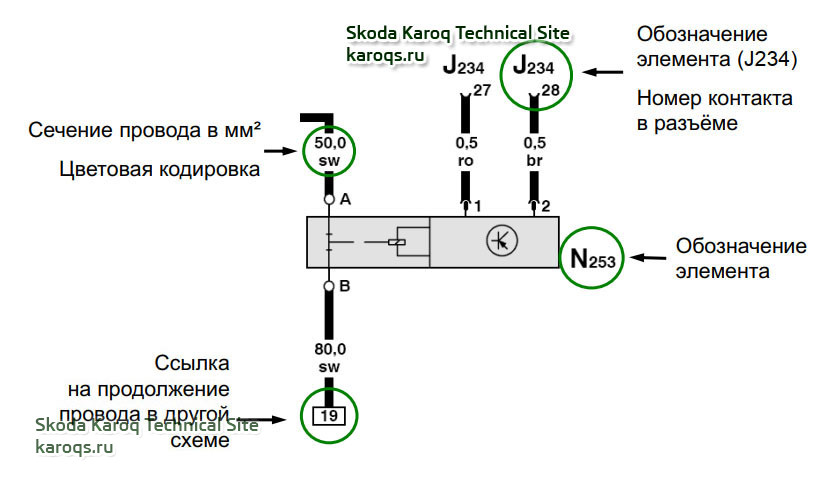

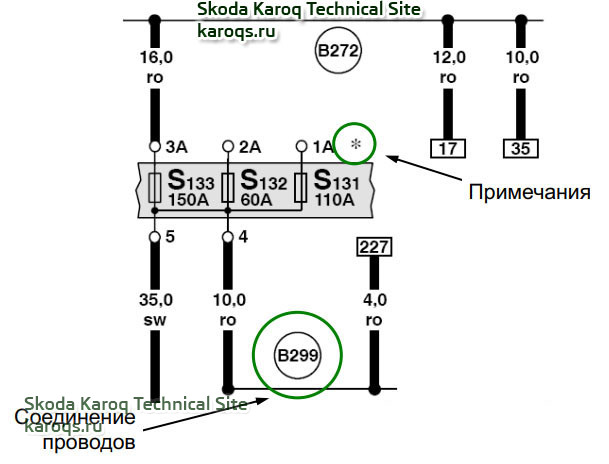

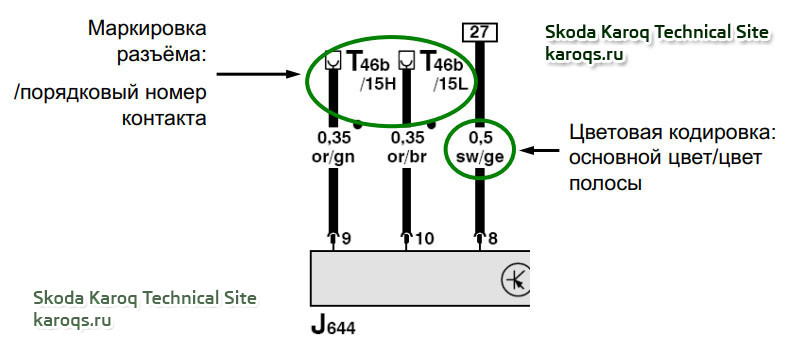

названия сигналов

пояснения

(S)

экранирование для кабеля антенны или кабеля видеосигнала

A~

переменный ток, фаза А

AIR

трубки воздуха

ANT

кабель антенны

ANT-

кабель антенны минус

ANT+

кабель антенны плюс

B~

переменный ток, фаза В

C~

переменный ток, фаза С

CAN-H

шина CAN High

CAN-L

шина CAN High

CRASH

сигнал удара

CTRL

возбуждение активных элементов

CTRL-

возбуждение минус (для активных элементов)

CTRL+

возбуждение плюс (для активных элементов)

CTRL1-

возбуждение двигателя 1 минус

CTRL1+

возбуждение двигателя 1 плюс

CTRL2-

возбуждение двигателя 2 минус

CTRL2+

возбуждение двигателя 2 плюс

DATA

кабель передачи данных

DATA-

кабель передачи данных минус

DATA+

кабель передачи данных плюс

DIAG

кабель диагностики

ETH-

кабель передачи данных Ethernet минус

ETH+

кабель передачи данных Ethernet плюс

FxR-H

шина FlexRay High

FxR-L

шина FlexRay Low

GETH-

кабель передачи данных Ethernet минус (Gigabit)

GETH+

кабель передачи данных Ethernet плюс (Gigabit)

GND

масса или минус (ш виртуальная масса)

H2O

вода

HV-

высокое напряжение минус

HV+

высокое напряжение плюс

HV-U~

высокое напряжение фаза U

HV-V~

высокое напряжение фаза V

HV-W~

высокое напряжение фаза W

K-Diag

кабель K двухстороннего действия (диагностика)

KL1

клемма 1 - катушка зажигания, прерывание зажигания или капсюль

KL15

клемма 15 - выходная клемма выключателя зажигания или включения зажигания/накаливания

KL15a

клемма 15a - зажигание, с предохранителем

KL30

клемма 30 - клемма прямо перед аккумулятором

KL30a

клемма 30a - аккумулятор плюс, с предохранителем

KL32

клемма 32 - электромоторы, клемма обратного провода

KL33

клемма 33 - электромоторы, клемма главного вывода

KL33L

клемма 33L - электромоторы, направление вращения влево

KL33R

клемма 33R - электромоторы, направление вращения вправо

KL4

клемма 4 - клемма на катушке зажигания и на распределителе зажигания (высокое напряжение)

KL40

клемма 40 - входная клемма прямо перед аккумулятором 48 В

KL49

клемма 49 - входная клемма датчика мигания (импульсный датчик)

KL49a

клемма 49a - выходная клемма на датчике мигания, входная клемма на датчике мигания для импульсов мигания

KL50

клемма 50 - управление стартером

KL50a

клемма 50a - переключающее реле аккумулятора, выход управления стертером

KL50b

клемма 50b - управление стартером при параллельной работе

KL50e

клемма 50e - блокирующее реле запуска, вход

KL50f

клемма 50f - блокирующее реле запуска, выход

KL53

клемма 53 - мотор стеклоочистителей, вход

KL53a

клемма 53a - стеклоочистители, концевое положение

KL53b

клемма 53b - стеклоочистители, вспомогательная концевая обмотка

KL53c

клемма 53c - насос омывателей стекла

KL53e

клемма 53e - стеклоочистители, тормозная обмотка

KL54

клемма 54 - стоп-сигналы на розетке прицепа

KL55

клемма 55 - противотуманные фары

KL56

клемма 56 - фары

KL56a

клемма 56a - фары дальнего света и контроль фар дальнего света

KL56b

клемма 56b - фары ближнего света

KL58

клемма 58 - габаритные фонари, концевые фонари, освещение государственного номерного знака и освещение панели приборов

KL58d

клемма 58d - клемма регулируемого освещения панели приборов

KL58L

клемма 58L - габаритные фонари, концевые фонари, освещение государственного номерного знака и освещение панели приборов слева

KL58R

клемма 58R - габаритные фонари, концевые фонари, освещение государственного номерного знака и освещение панели приборов справа

KL59

клемма 59 - клемма переменного тока (генератор, выключатель фар или выпрямитель)

KL71

клемма 71 - вход для звукового сигнала (клаксон)

KL71a

клемма 71a - выход (низкого тона)

KL71b

клемма 71b - выход (высокого тона)

KL75

клемма 75 - автомобильный радиоприёмник, прикуриватель

KL76

клемма 76 - динамики

KL77

клемма 77 - клемма управления клапанами дверей

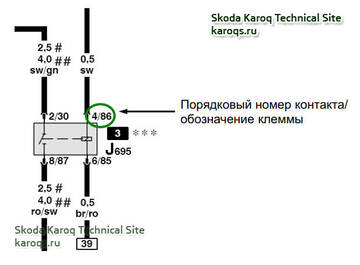

KL85

клемма 85 - коммутационное реле, привод (выход; конец обмотки)

KL86

клемма 86 - коммутационное реле, привод (вход; начало обмотки)

KL87

клемма 87 - коммутационное реле, входная клемма открывателя/преобразователя

KL87a

клемма 87a - коммутационное реле, первая выходная клемма или клемма 87 с предохранителем

KL87b

клемма 87b - коммутационное реле, вторая выходная клемма

L1~

сетевая фаза L1

L2~

сетевая фаза L2

L3~

сетевая фаза L3

L-Diag

линия L однонаправленная (диагностика)

LIN1…x

шина LIN пронумерованная 1, 2, 3….и т.д.

МОСТ

шина МОСТ (световод)

N

нейтральный провод N

PE

защитное заземление

PILOT

пилотная линия

SIG

сигнал

SIG-

сигнал минус

SIG+

сигнал плюс

SIG+C

сигнал плюс косинус

SIG+S

сигнал плюс синус

SIG15

сигнал клеммы 15 (сигнал состояния)

SIG50

сигнал клеммы 50 (сигнал состояния)

SIG54

сигнал клеммы 54 (сигнал состояния)

SIG-C

сигнал минус косинус

SIG-H

сигнал High

SIG-L

сигнал Low

SIG-n

сигнал оборотов

SIG-Rx

кабель ресивера (приёмник)

SIG-S

сигнал плюс синус

SIG-Tx

кабель трансивера (передатчик/приёмник)

SIG-v

сигнал скорости движения

U~

3-фазный переменный ток фазы U

V~

3-фазный переменный ток фазы V

VS

общее напряжение питания (без специальной величины напряжения)

VS3V

питающее напряжение 3 В

VS5V

питающее напряжение 5 В

W~

3-фазный переменный ток фазы W
