Камеры заднего вида на JETTA VS5 без динамических линий парковки. Камера так скажем " тупая": в штатную магнитолу приходит только видео провод .Через CAN-шину не подсоединяется, в связи с чем блок электроники (BCM) её как отдельный блок ( 6C) - не определяет.
В связи с планируемой установкой VW MIB REGIO ( VW TAOS)

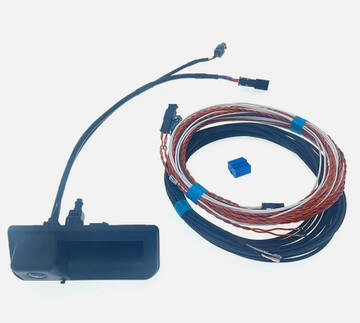

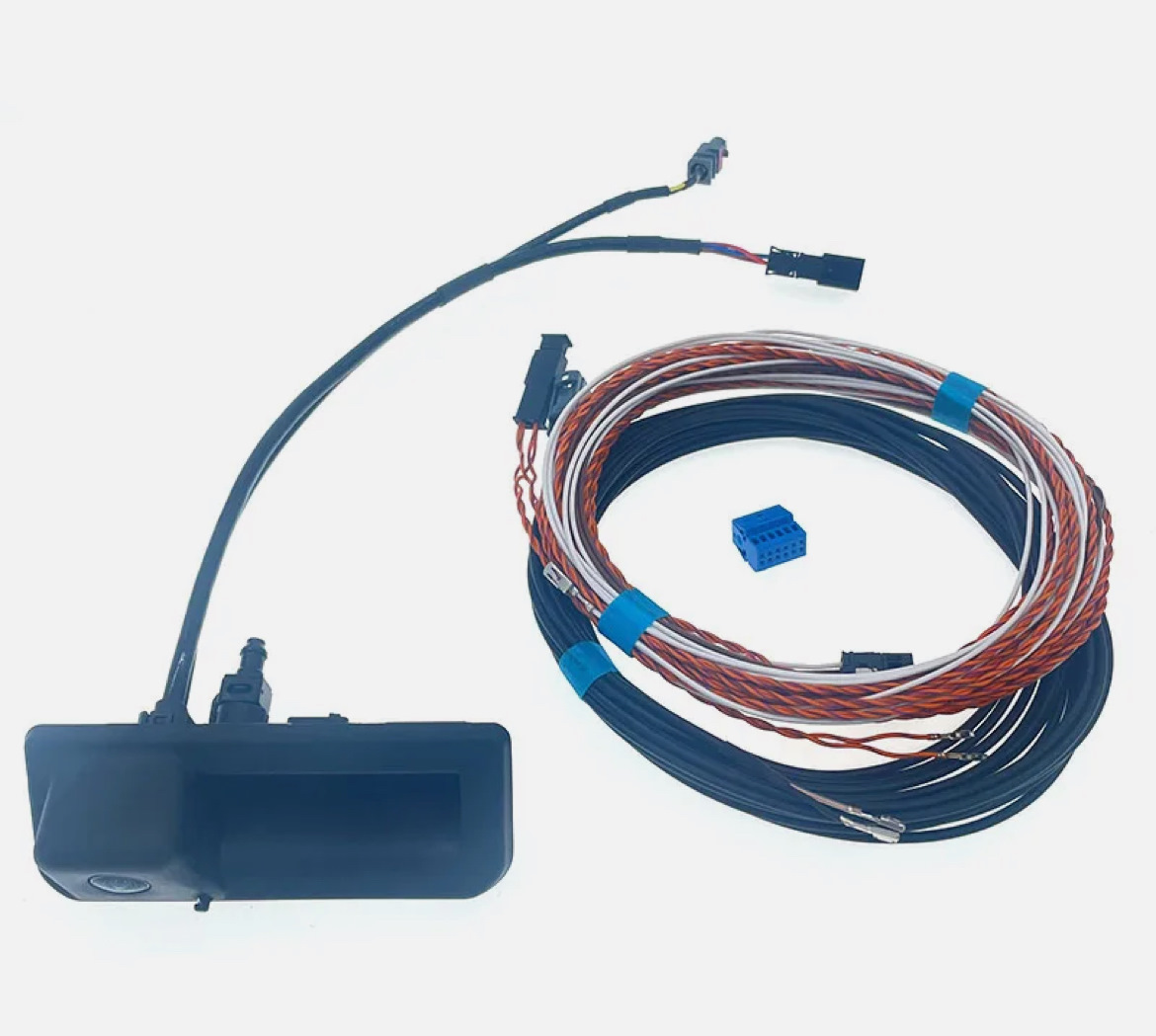

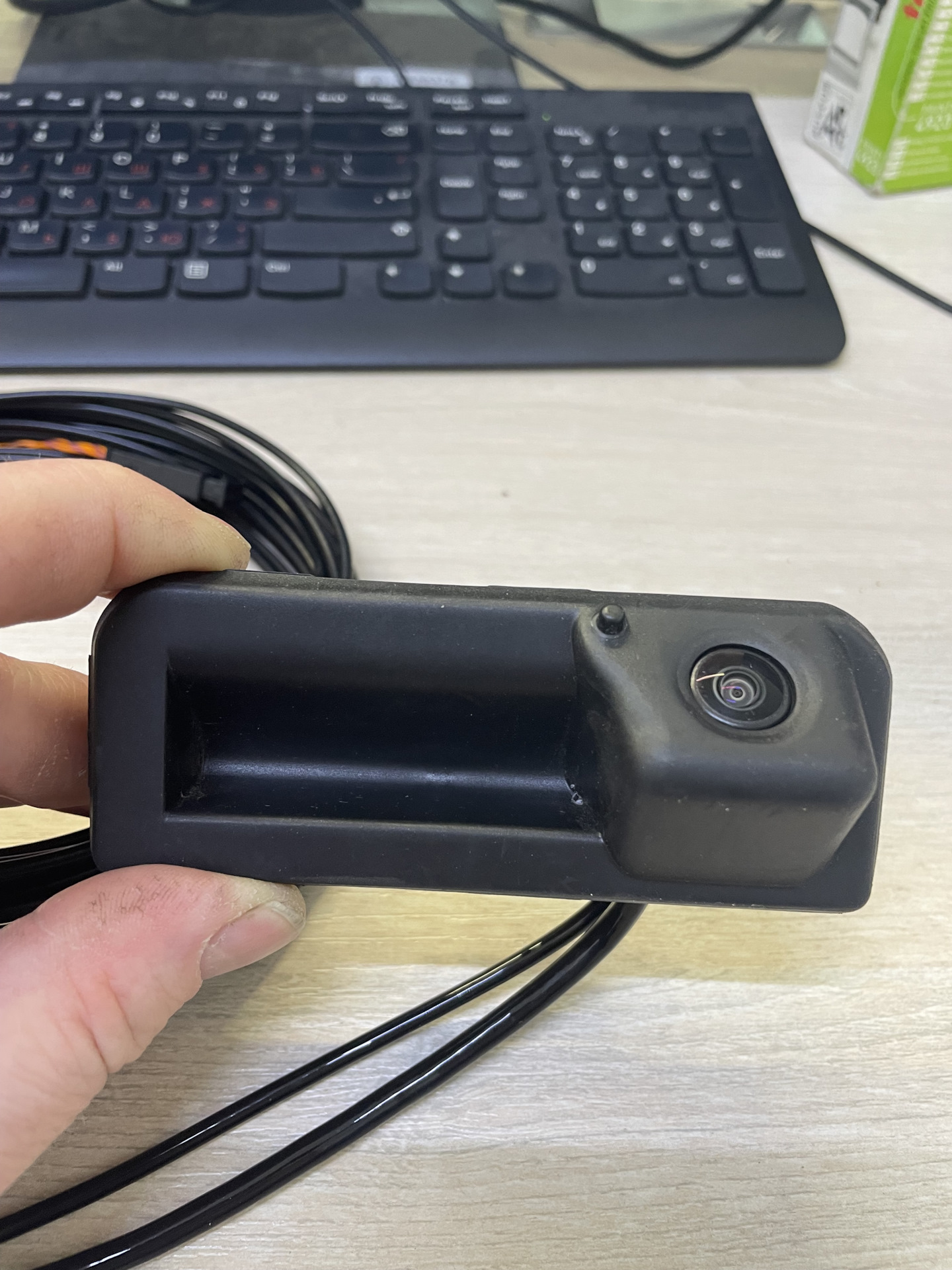

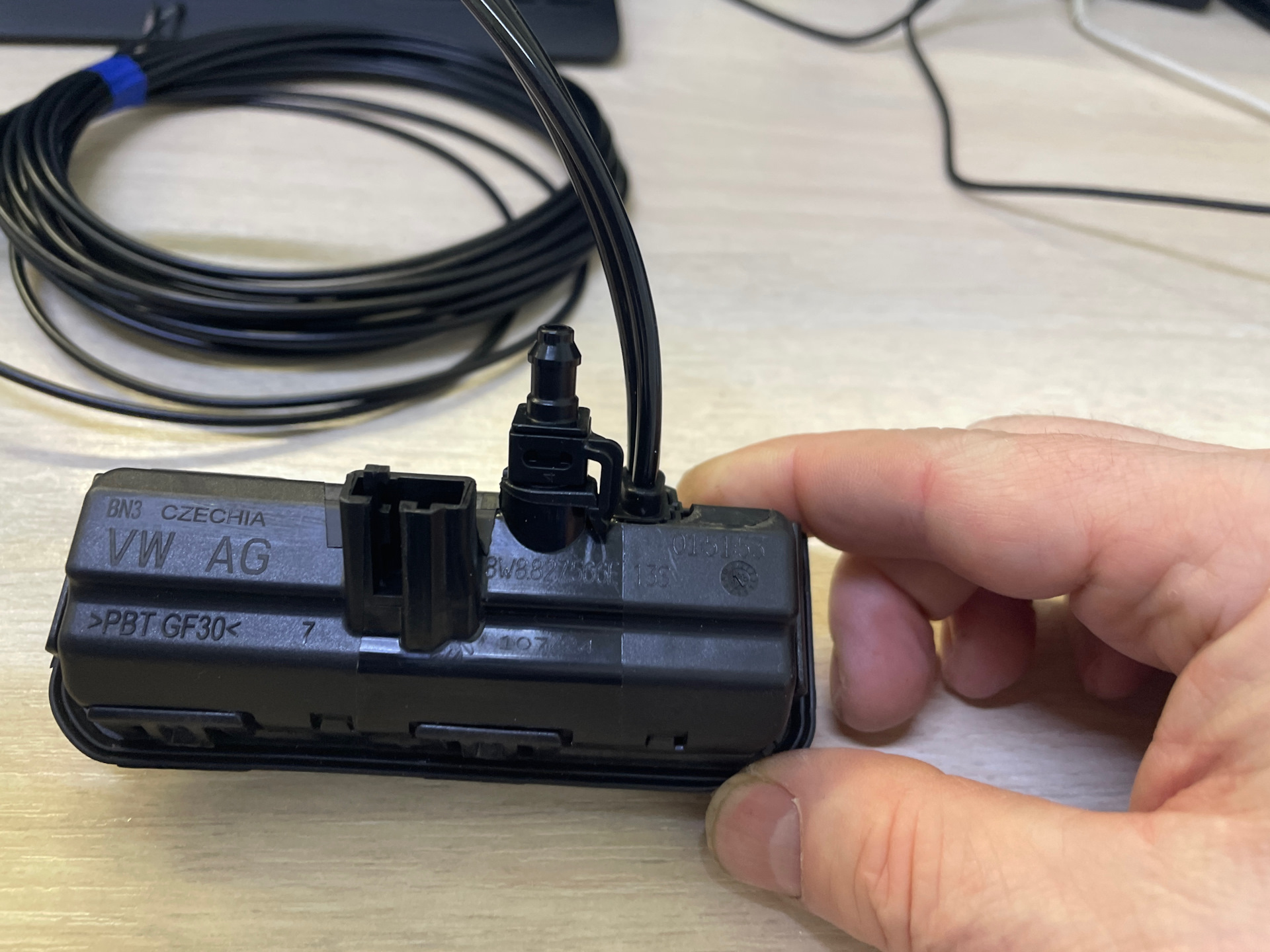

было решено установить, за ранее, подходящую для нее камеру с OEM номером 8W8827566E с уже установленной форсункой омывателя и необходимым жгутом проводов.
Продавец сразу же сказал, что параметрия залита для Audi Q3, для VW Taos у него параметрии нет.

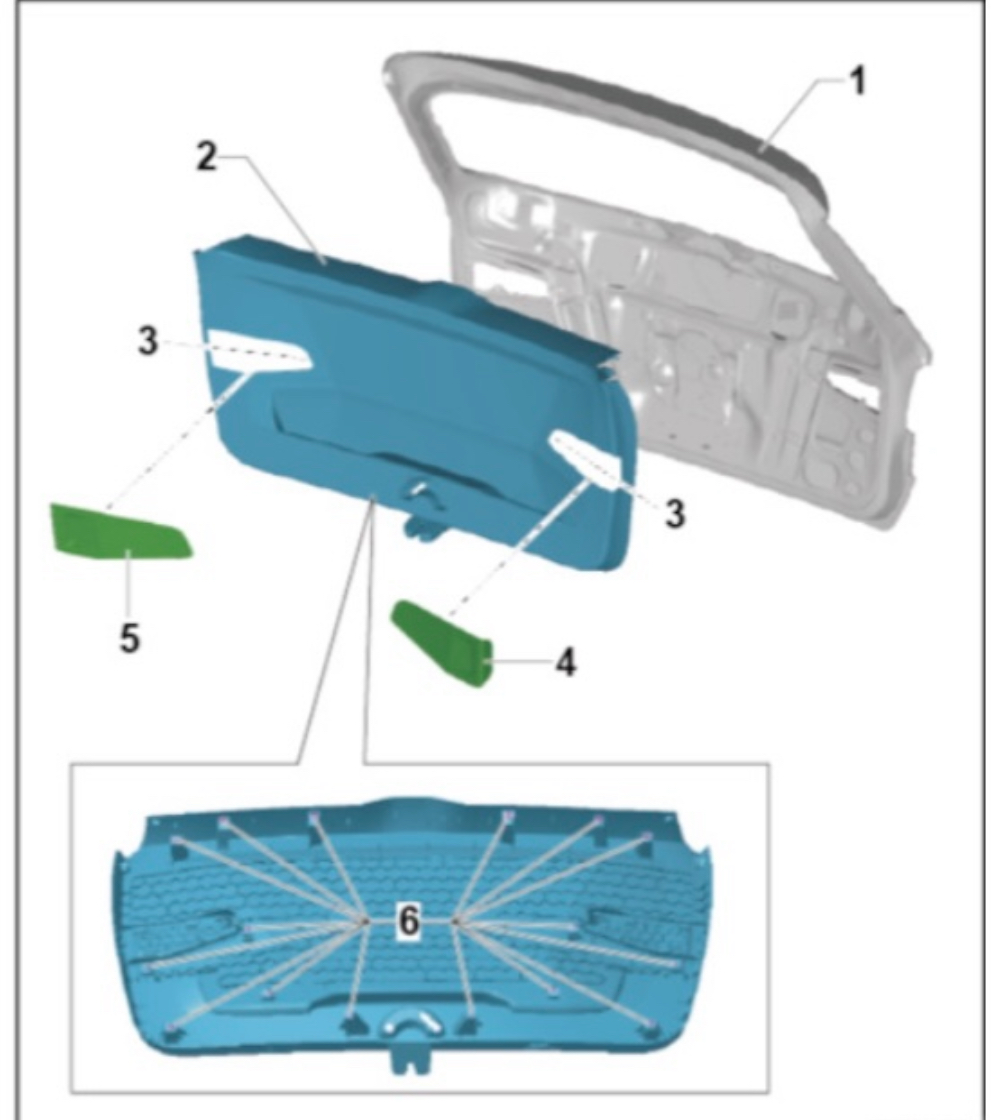

Далее, снимаем пластиковую обшивку задней крышки багажника ( в моем случае она была снята со времен установки электропривода,
так как я понял,что второй раз на этот квест не буду готов).

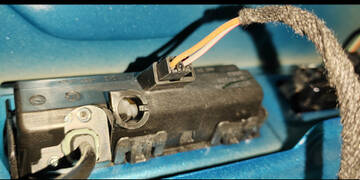

Демонтируем штатную камеру ( отключаем проводку и отщелкиваем защелки, а также шланг подачи воды, так как омыватель штатной камеры у меня уже был установлен.Выдавливаем камеру наружу. Проводку штатную я оставил)

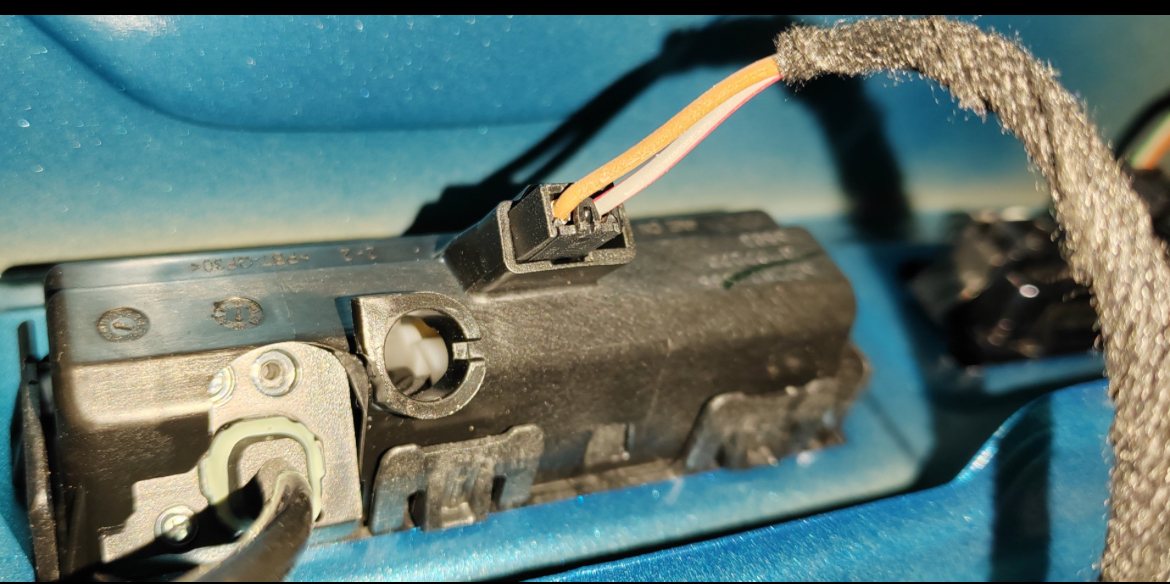

Ставим новую камеру и подключаем воду и необходимые разъёмы папа/мама проводов из комплекта.
Снимаем резиновый уплотнитель до половины проёма, освобождая допуск к обшивке потолка, снимаем левую обшивки арки, облицовки левого порога.
Отщелкиваем уплотнитель гофры для крышки багажника

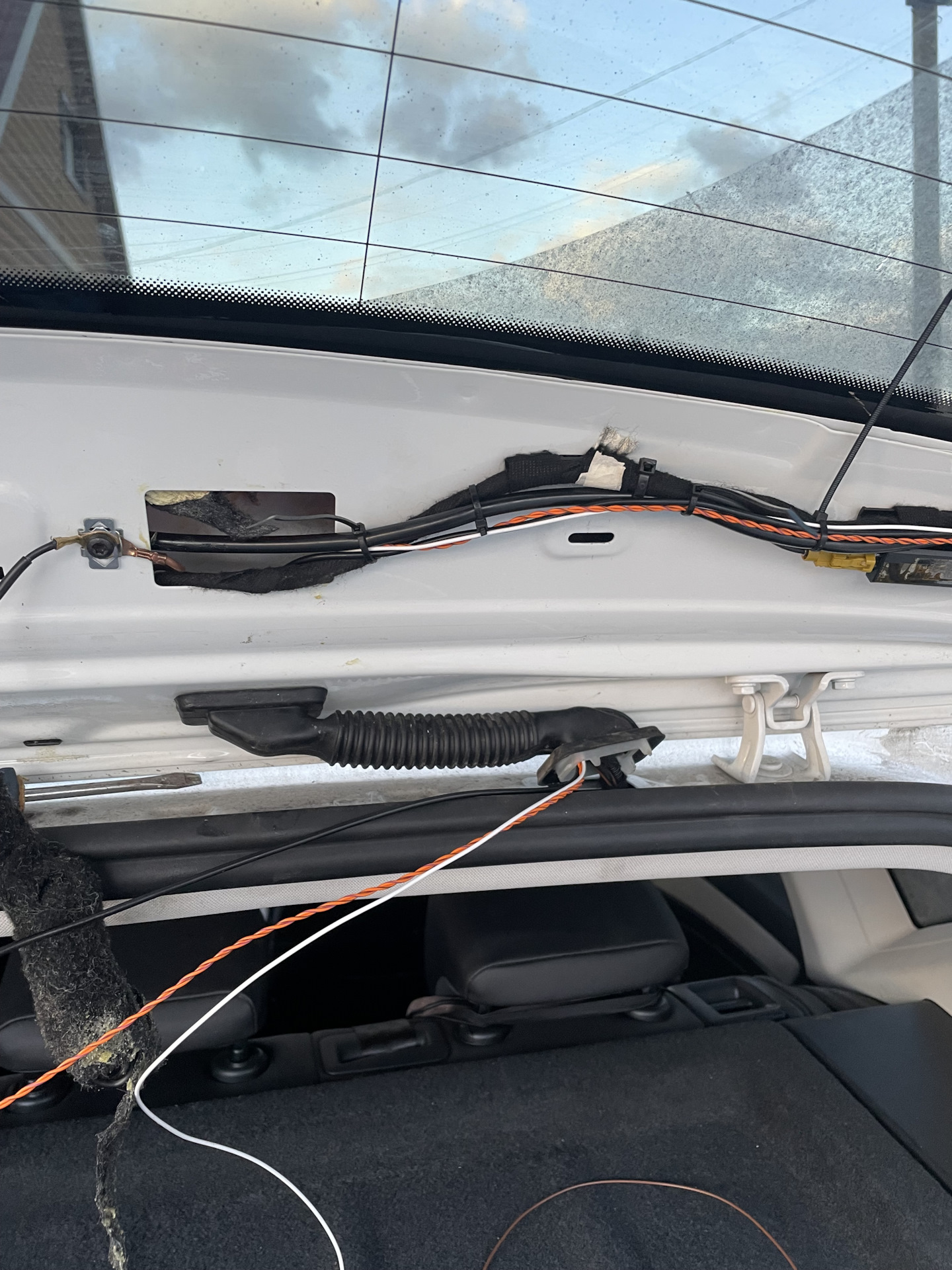

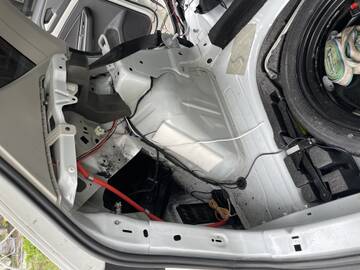

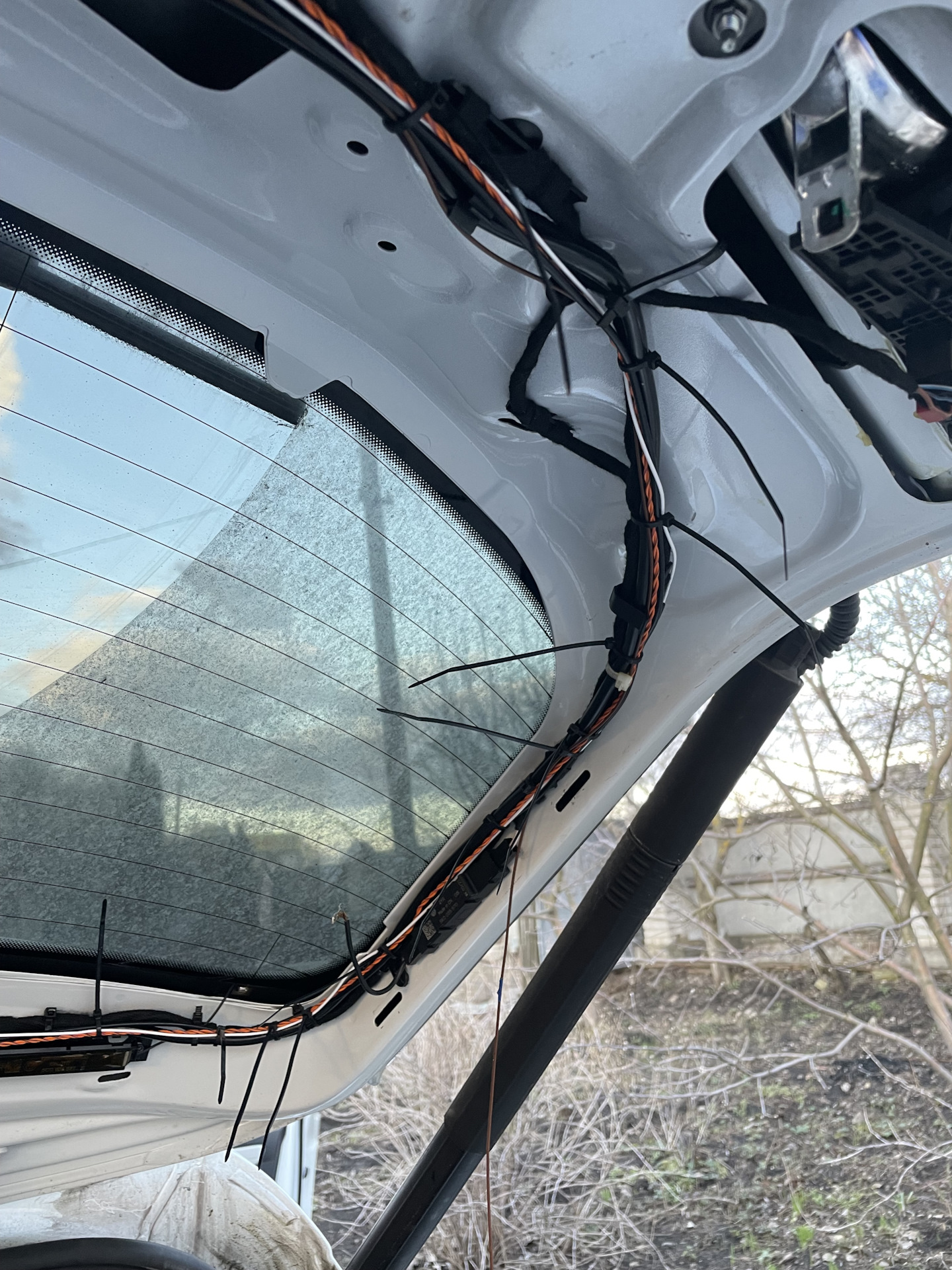

Начинаем монтировать за ранее сплетенную косу проводки камеры в составе : витой пары Can шины ( оранжево фиолетовый / оранжево коричневый) , белый -питание, коричневый заземление; видео кабель - черный ( прозрачный и черный) по правой стороне крышки и через гофру по под обшивкой потолка ведем к левой задней арки ( левая сторона и левая гофра уже была "занята" проводкой под электропривод багажника). Перед гофрой видим штатную точку заземления - сюда сажаем землю ( коричневый).

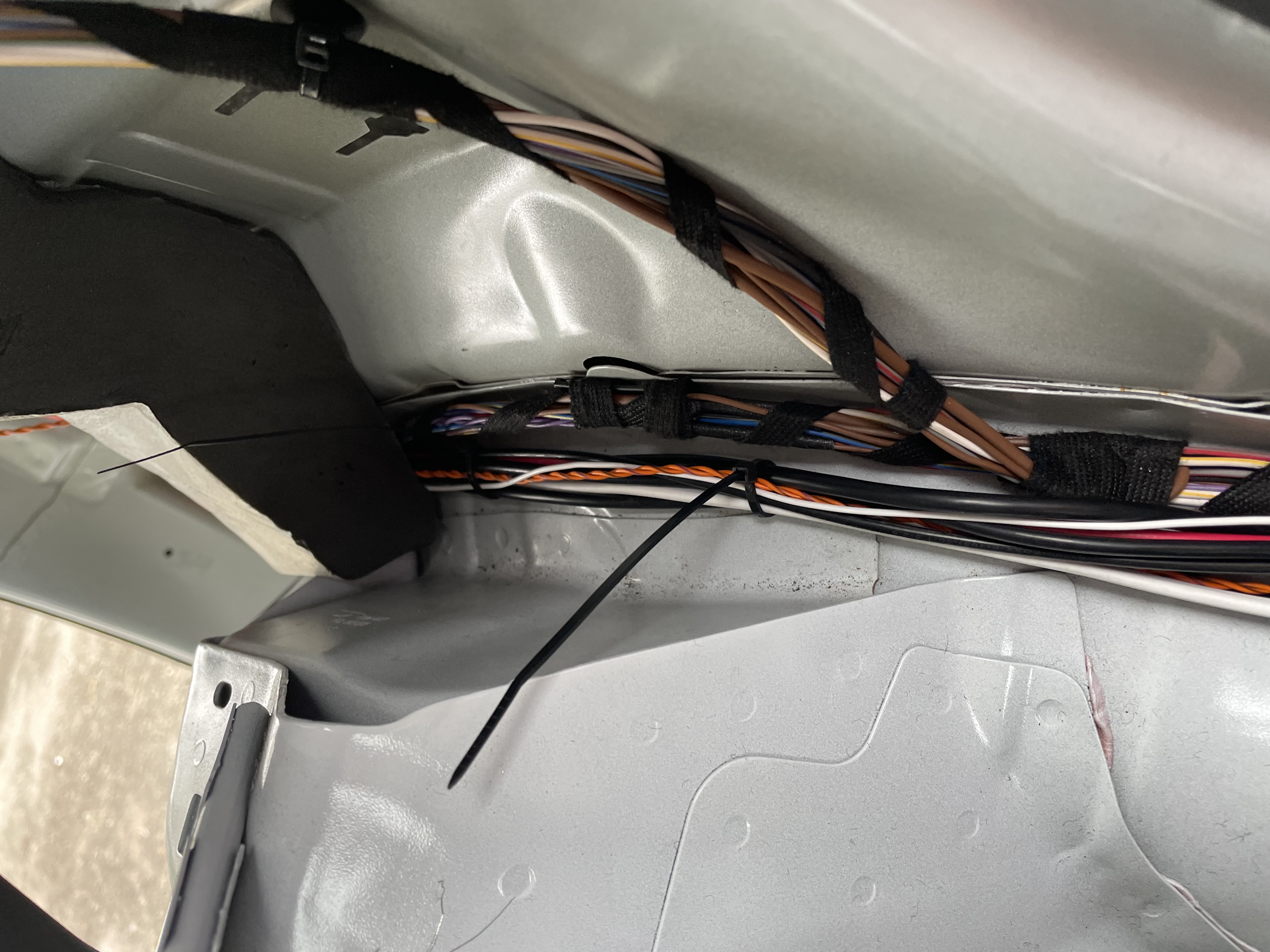

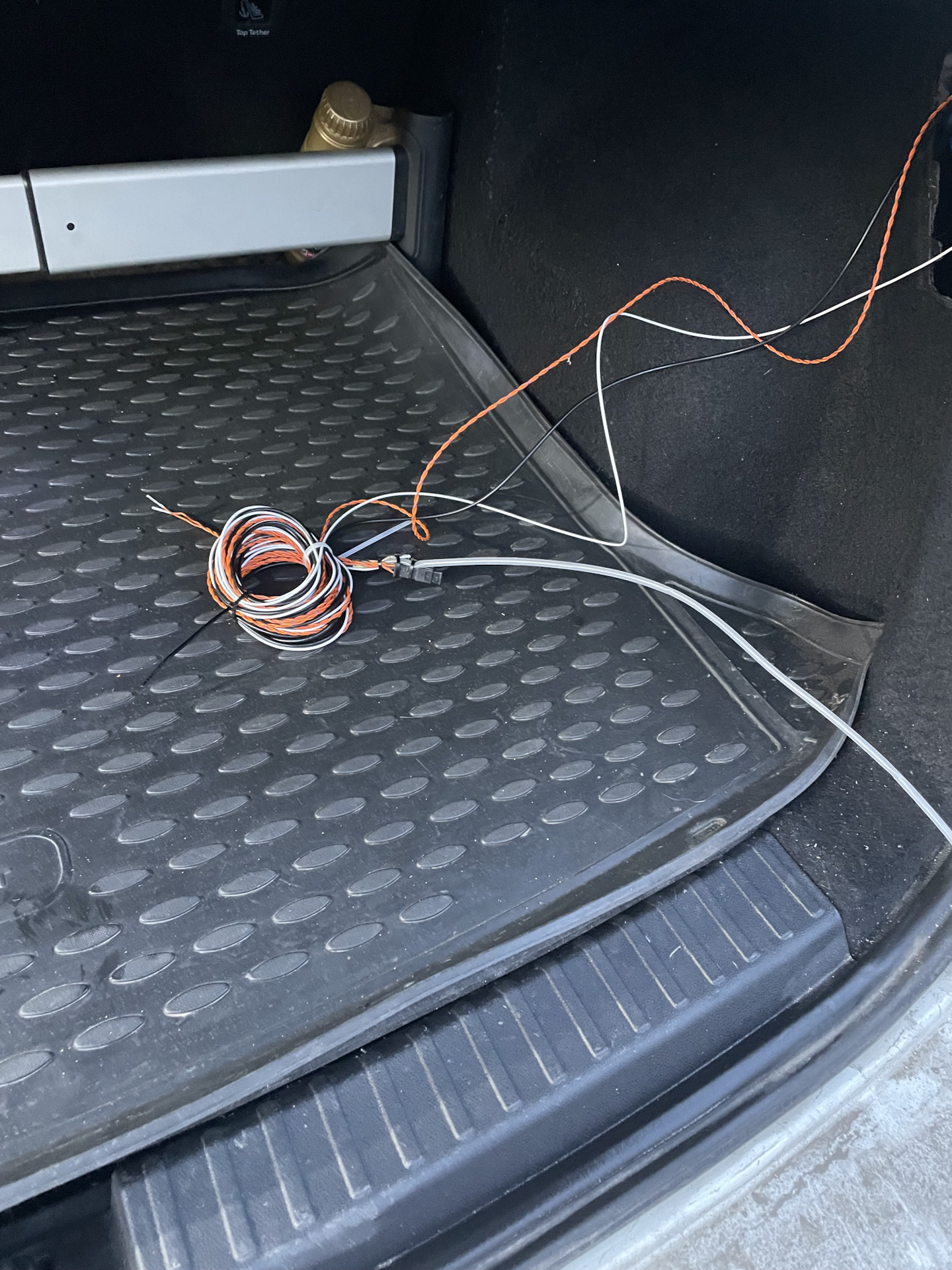

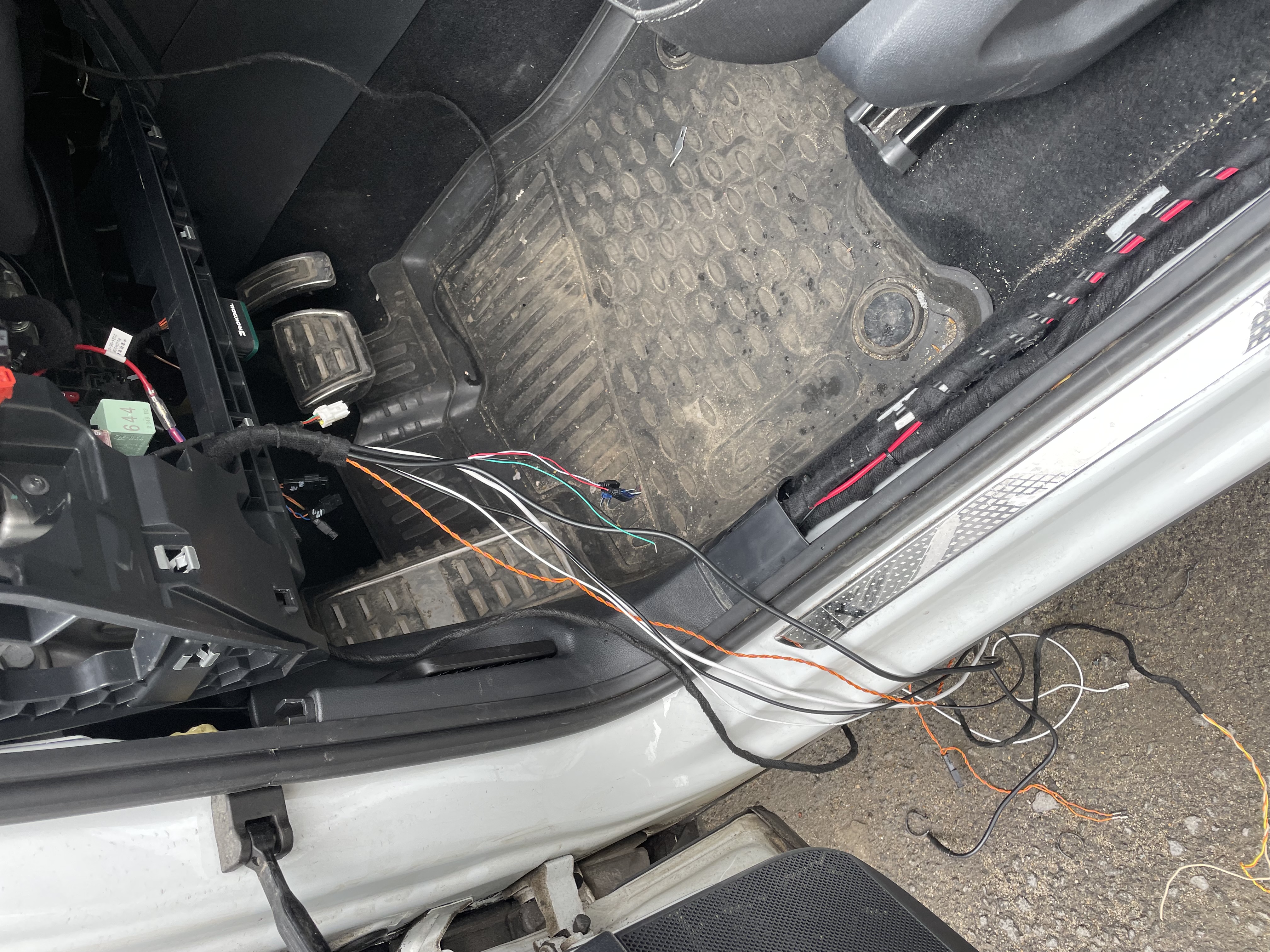

Остальную часть косы укладываем вдоль левого порога до блока предохранителей.

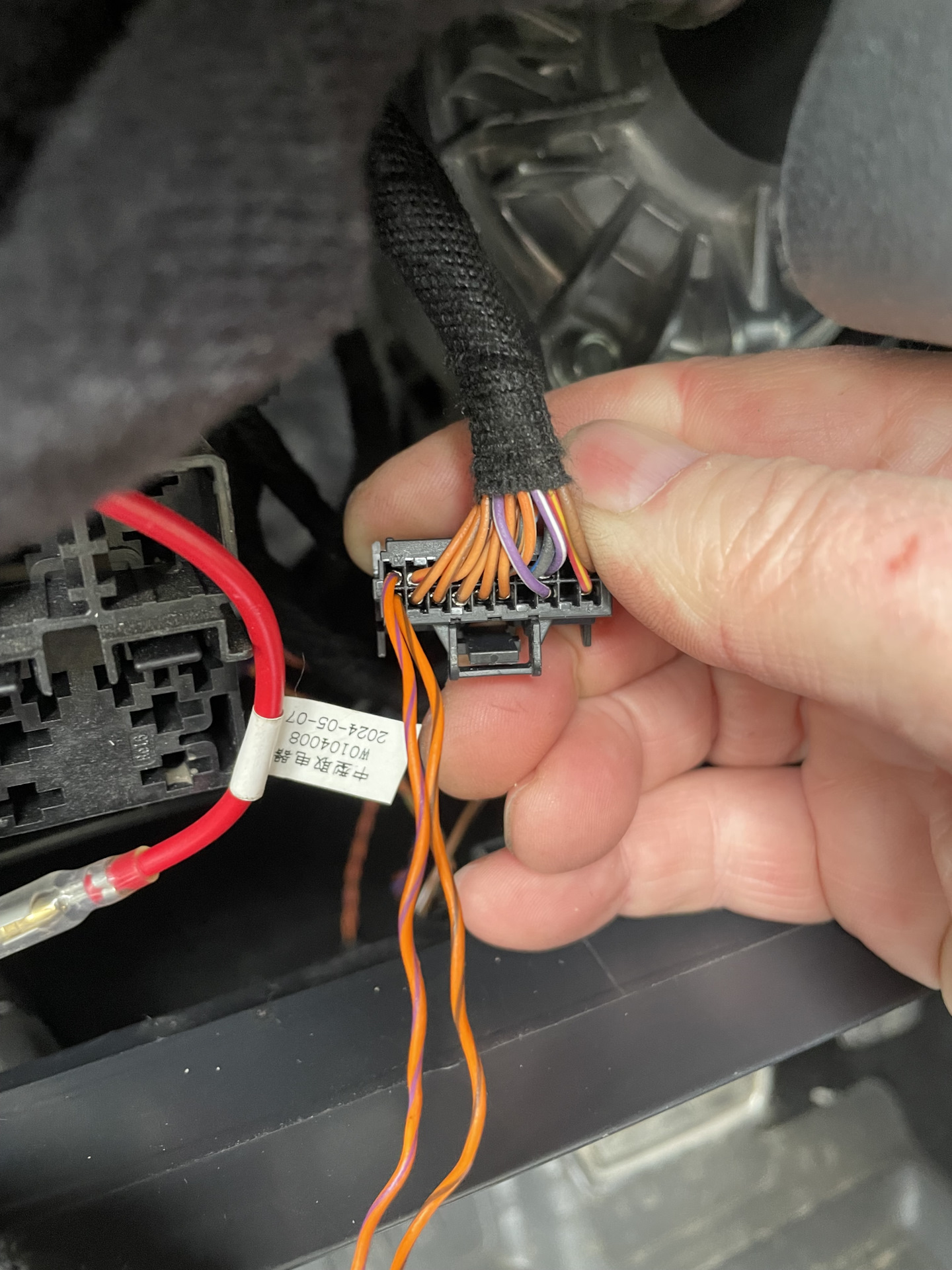

Здесь требуется подключиться CAN к блоку BCM через, Gateway T20/10 - T20/20 . У JETTA VS5 эти пины пустые.

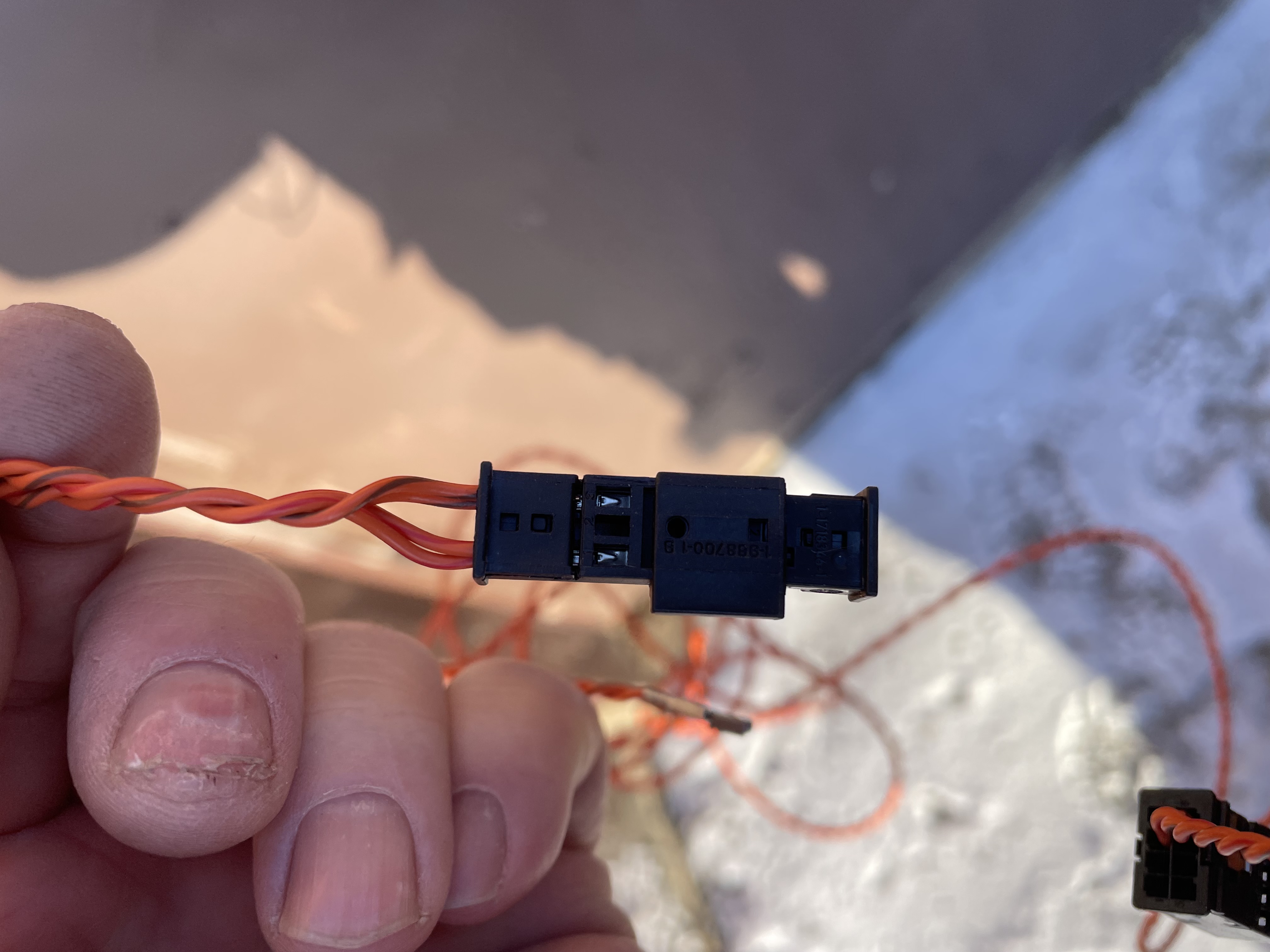

Также, сразу же прокладываем can-infotainment ,подключившись параллельно через разъем типа 1K0973333 / 1C0973119B к T10/Т20

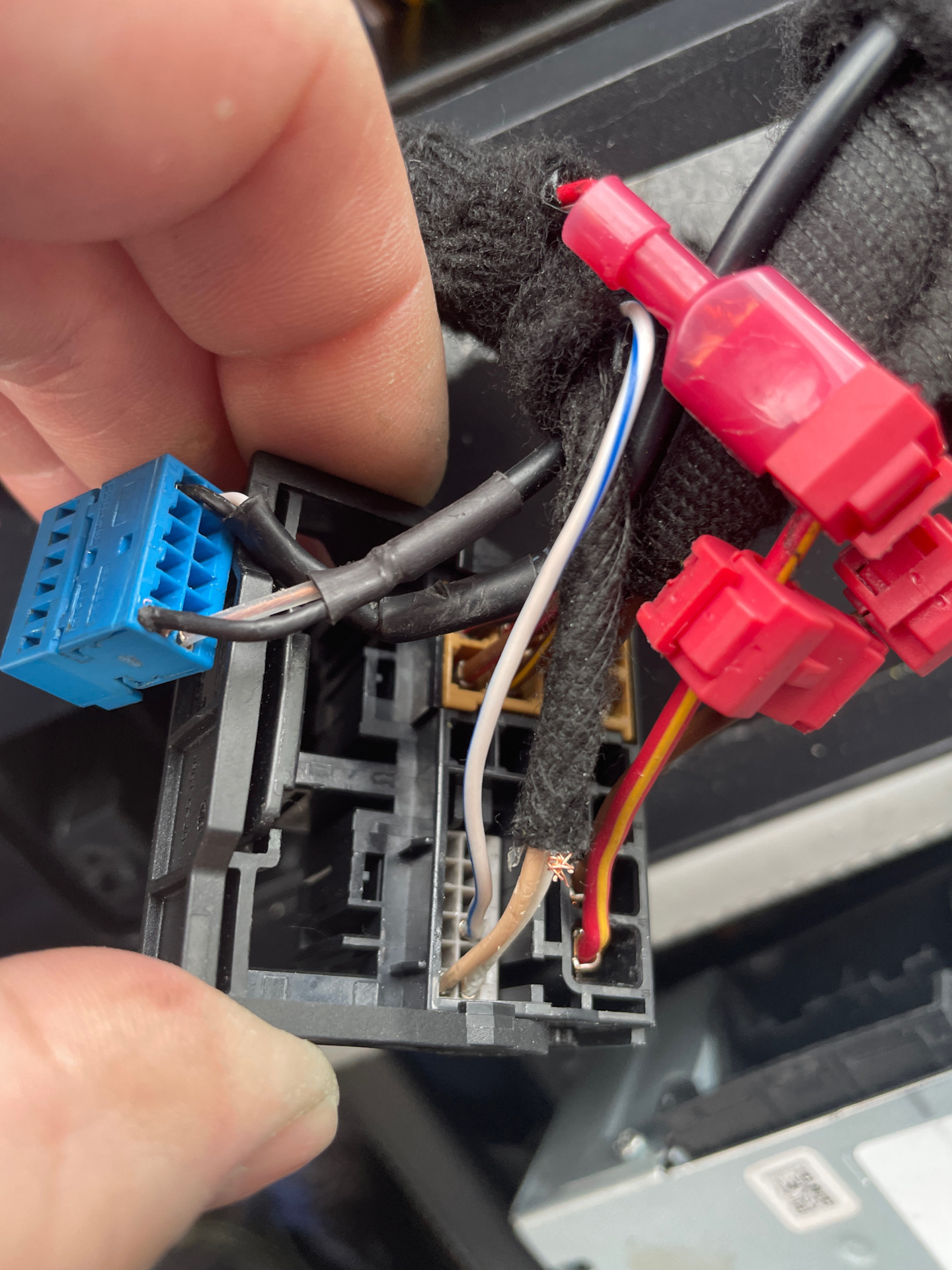

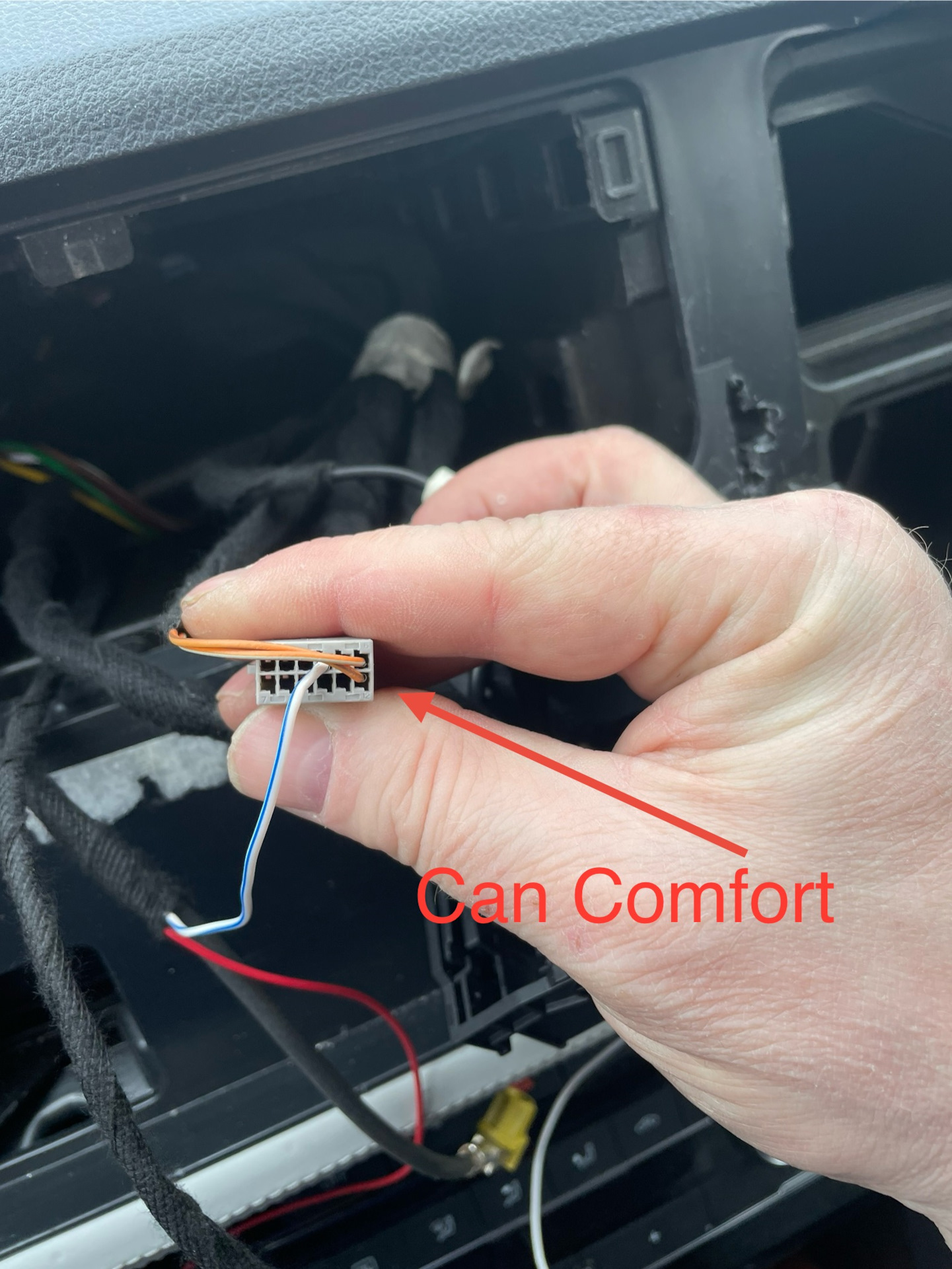

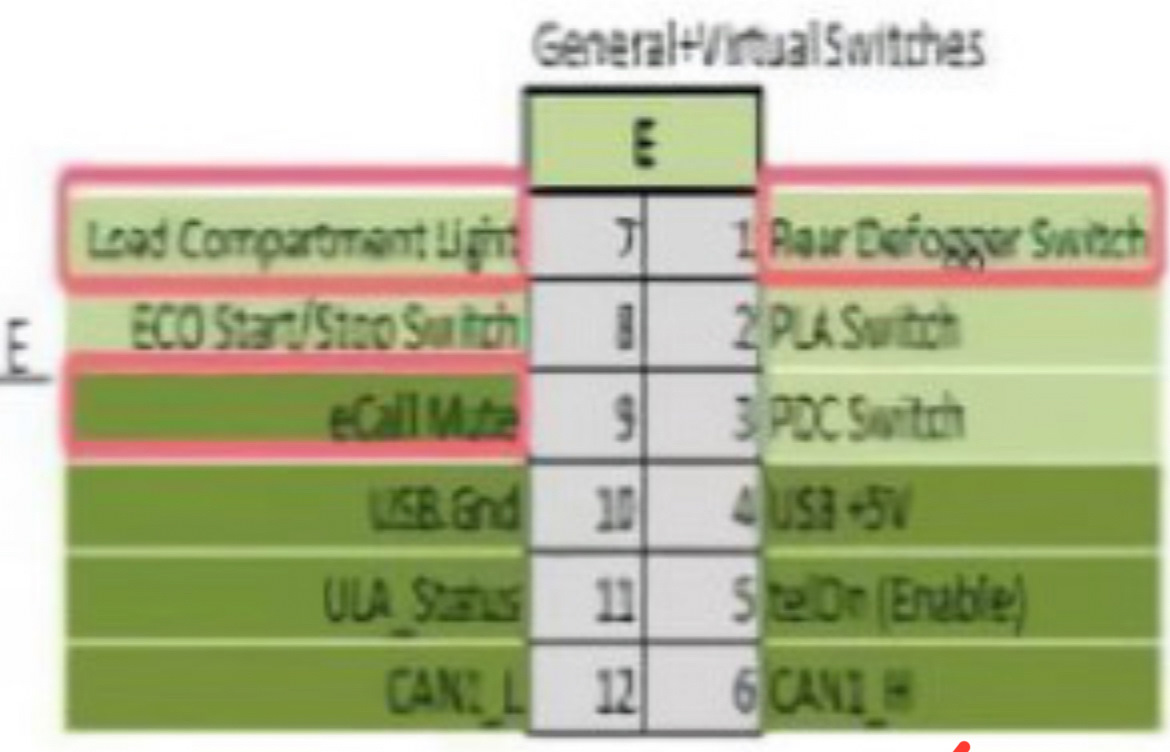

и ведем витую пару в квадлок T12/6 — T12/12 ( серый разьем), вынимаем Can Comfort и вставляем Infotainment.

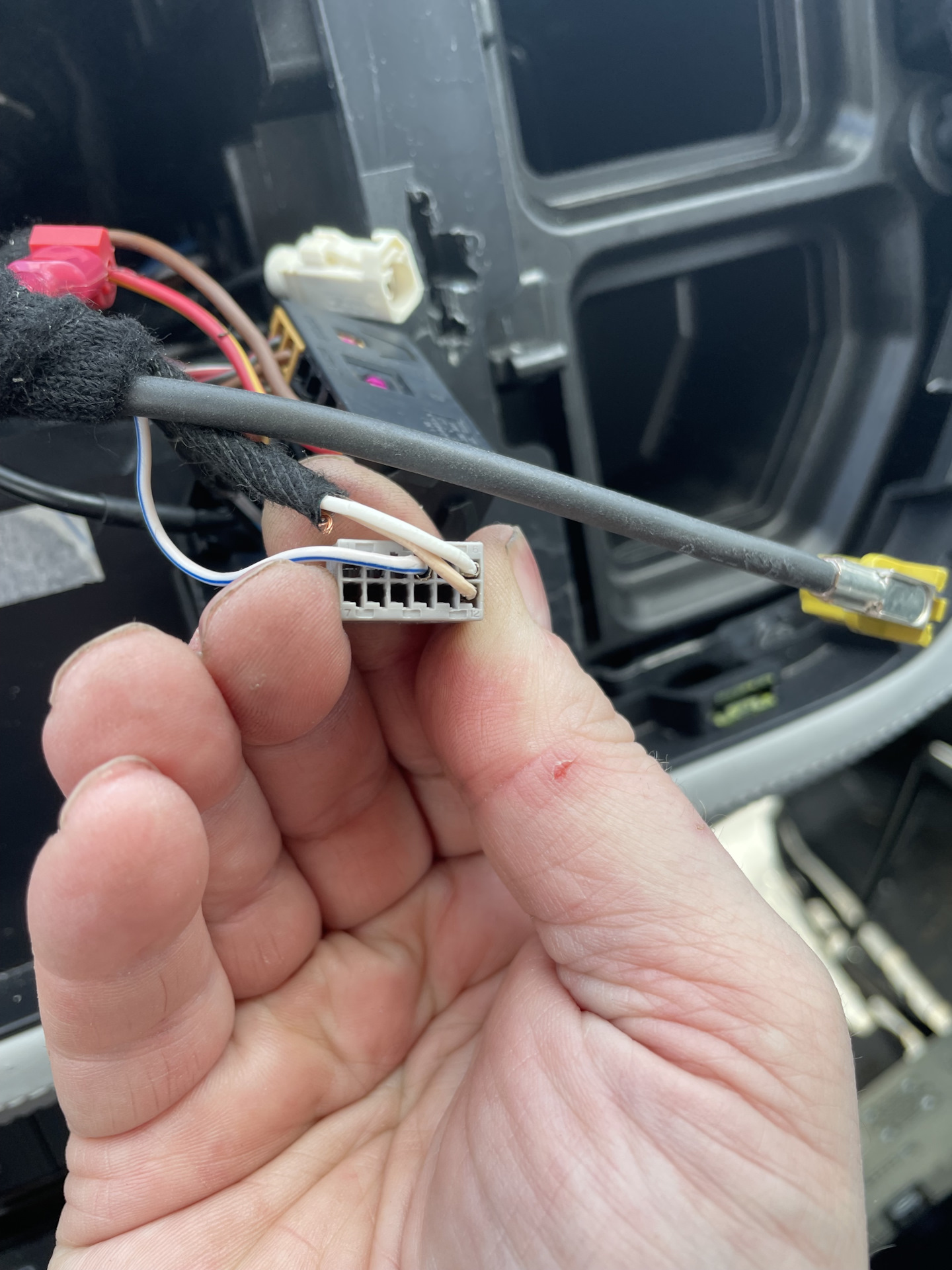

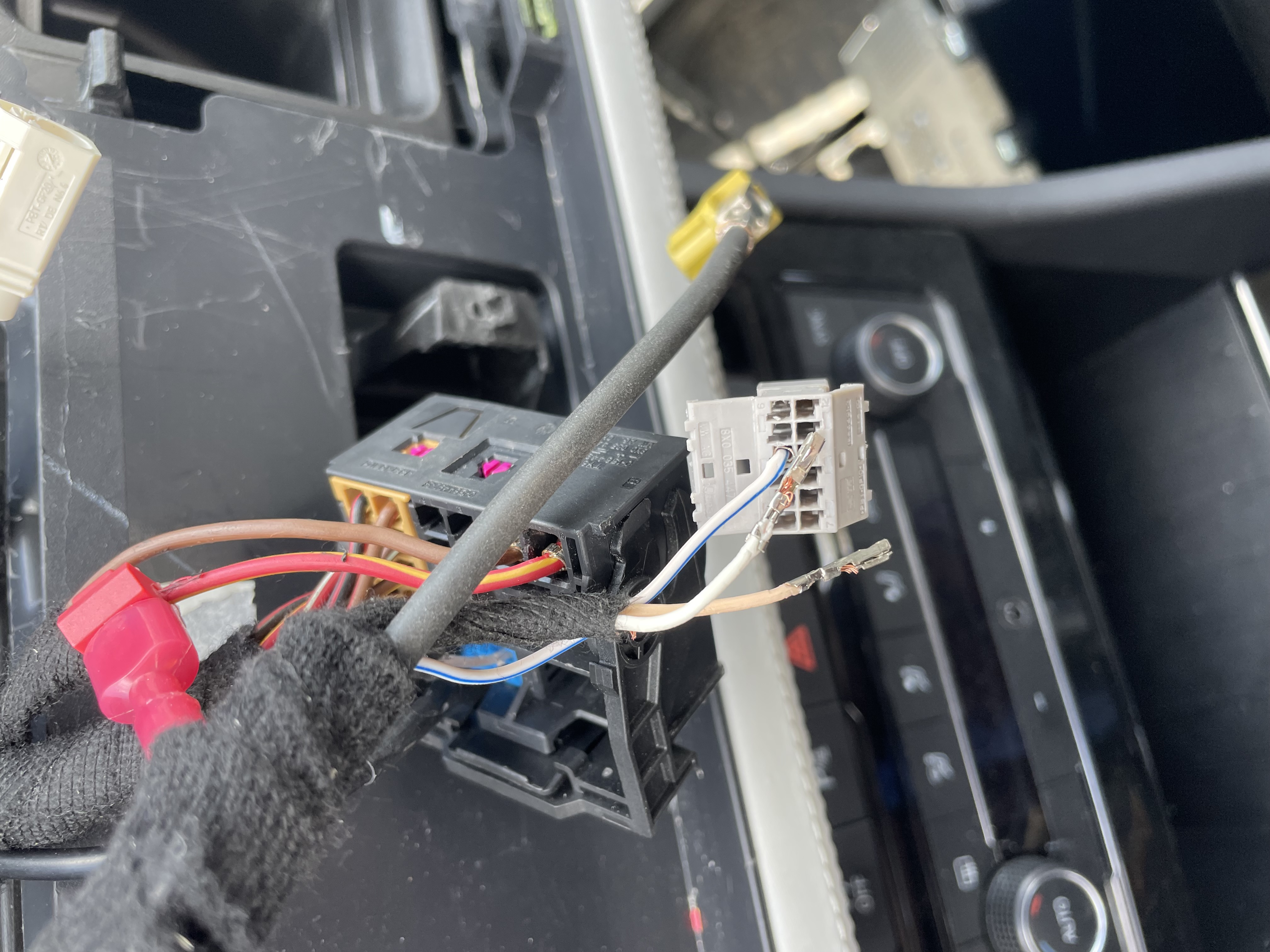

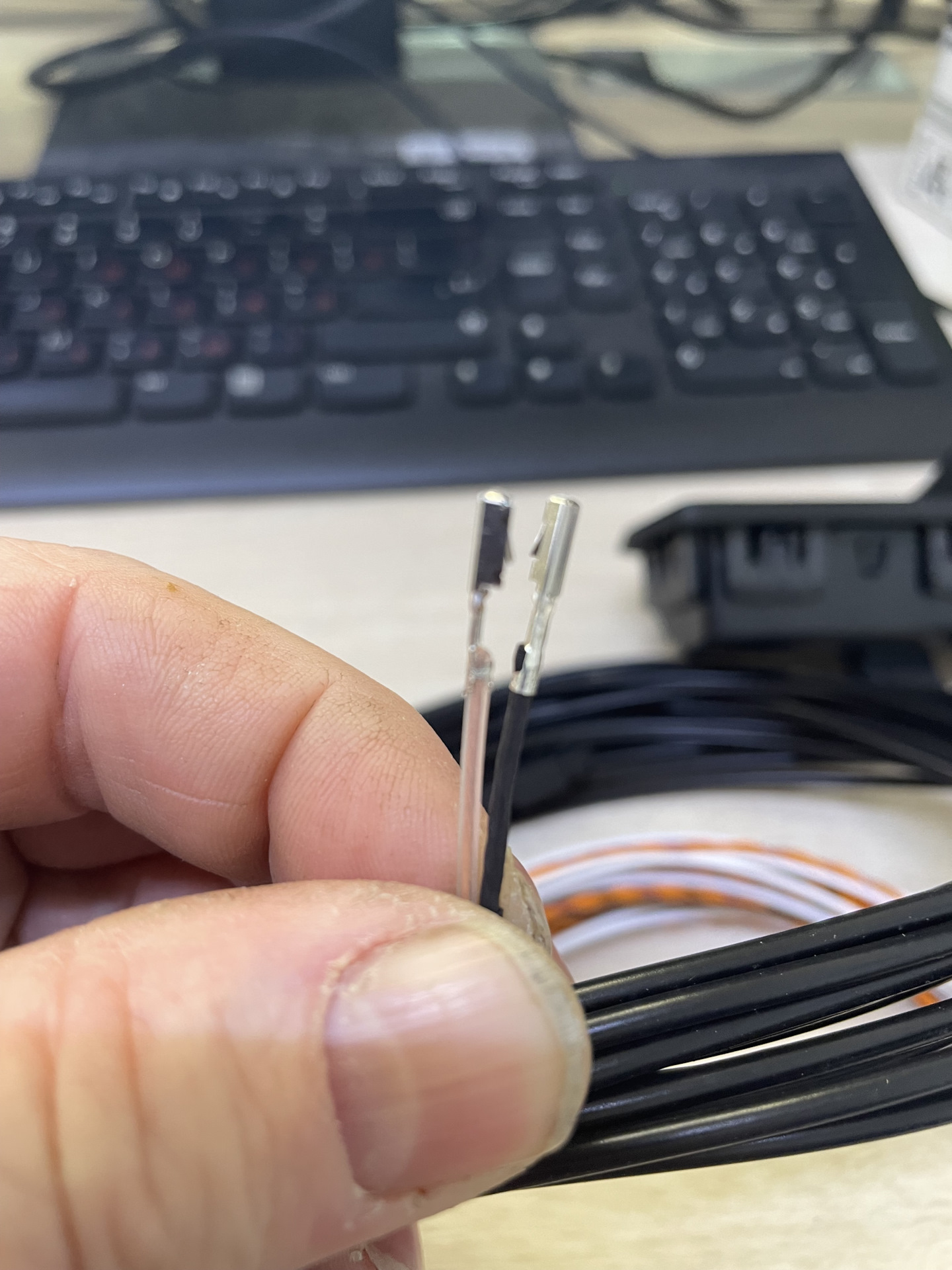

Video кабель (черный и прозрачный ) протаскиваем в квадлок магнитолы и подключаем в синюю фишку T12/6 — T12/12.
Далее, связываемся со специалистом ( 🤝MaxQfz). Камера при помощи ODIS-Е удаленно прописывается как блок 6C, активируется, адаптируется, заливается параметрия от Volkswagen Taos вместо Audi. ( Параллельно проводятся адаптации в блоке Электроника 2 с MIB REGIO. Но так как переходная рамка и крепления еще не готовы, её не устанавливаем.)

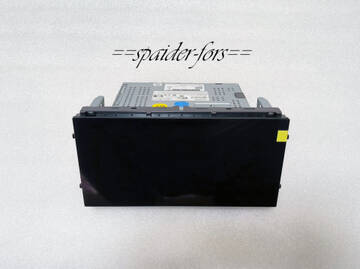

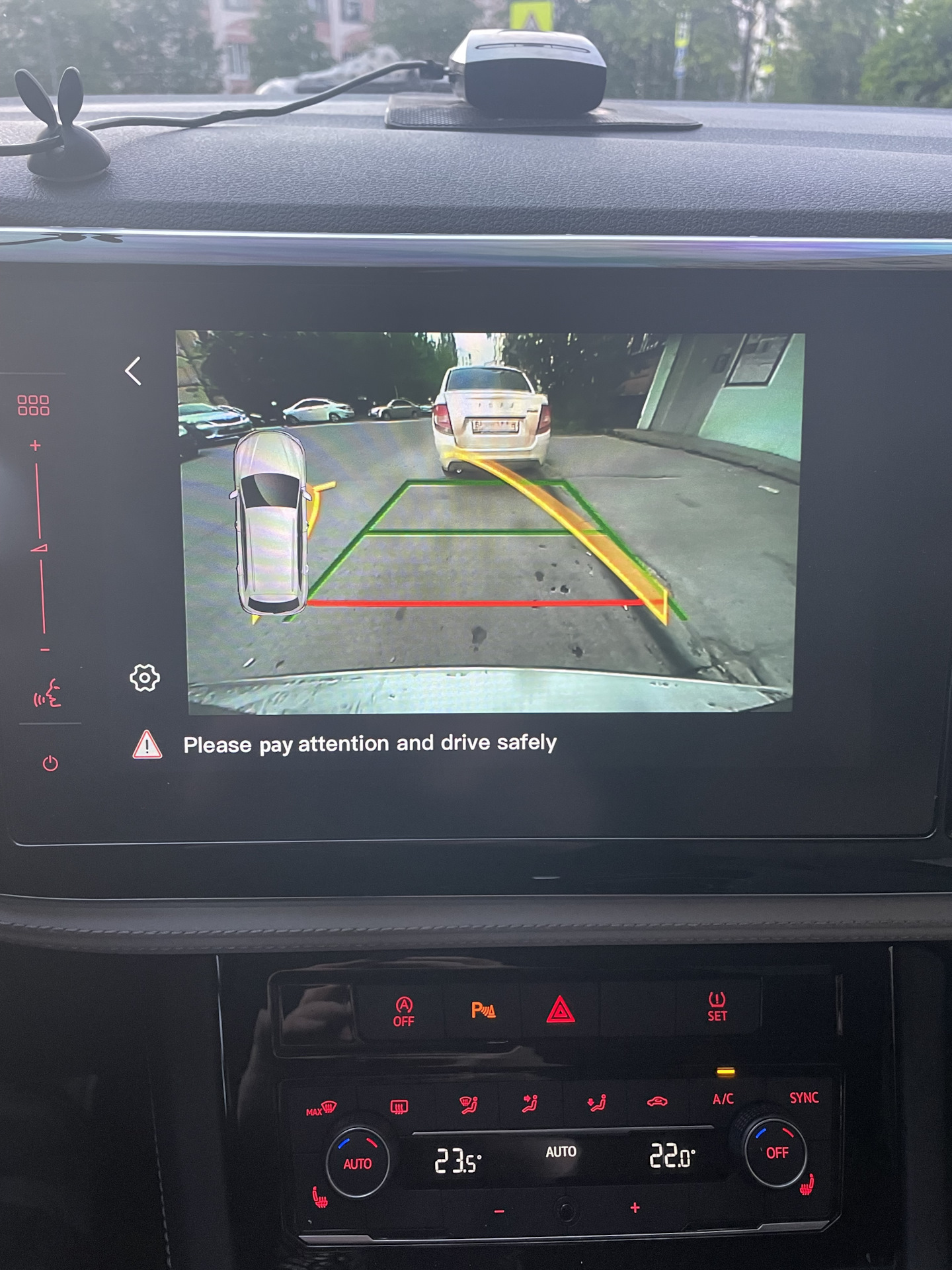

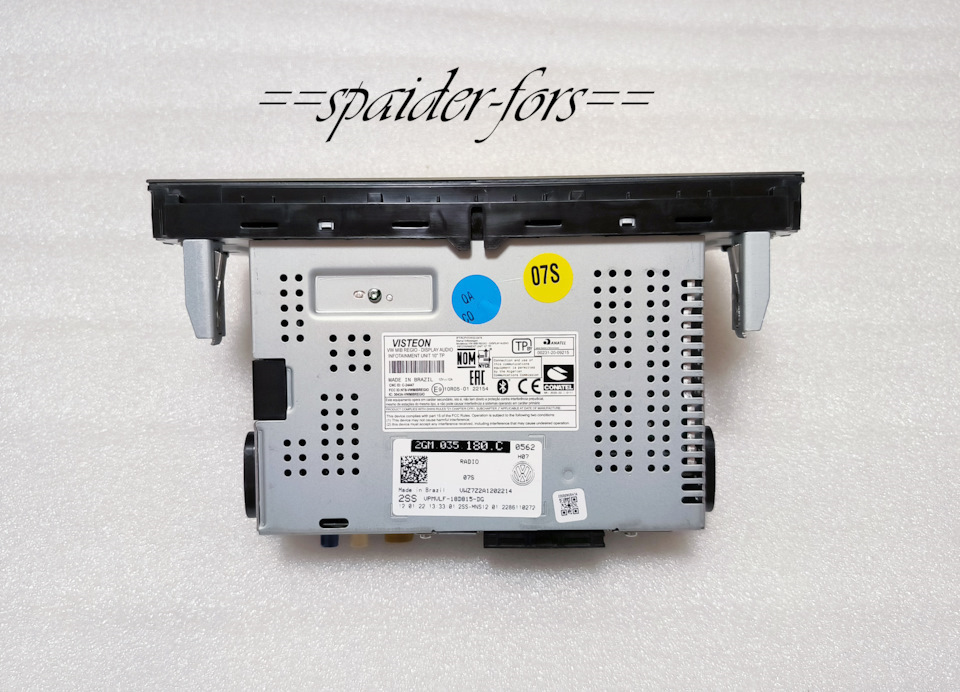

Ставим штатную магнитолу 153В и видим, что, собственно, камера работает, появились динамические парковочные линии.
Собираем все пластиковые облицовки обратно.
