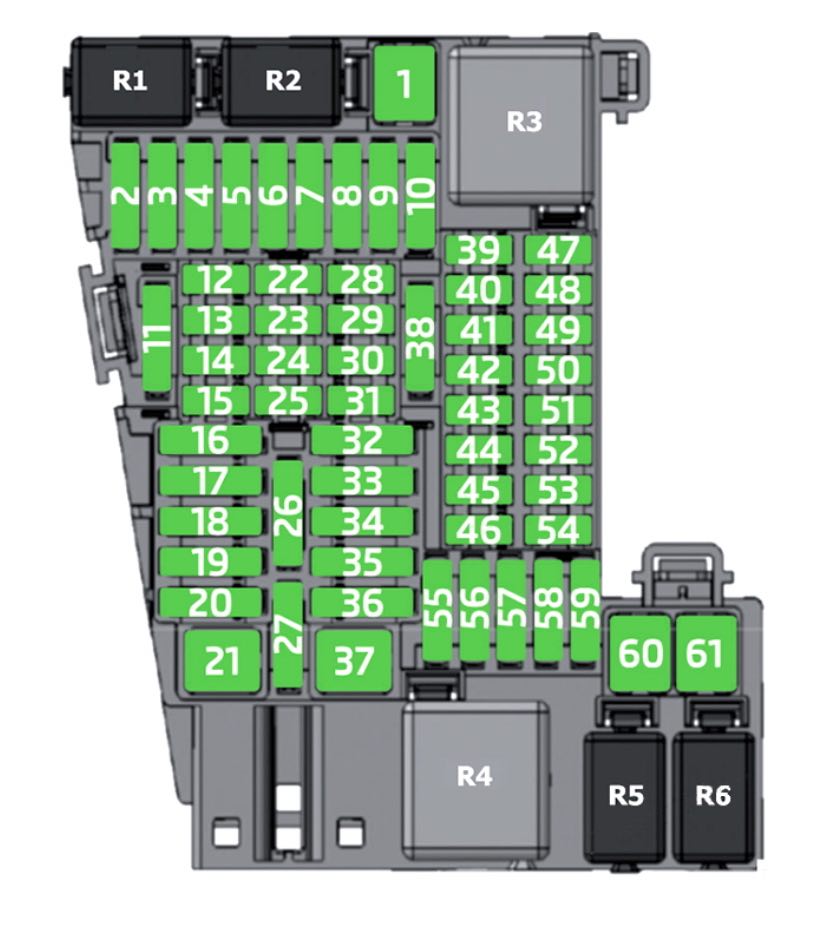

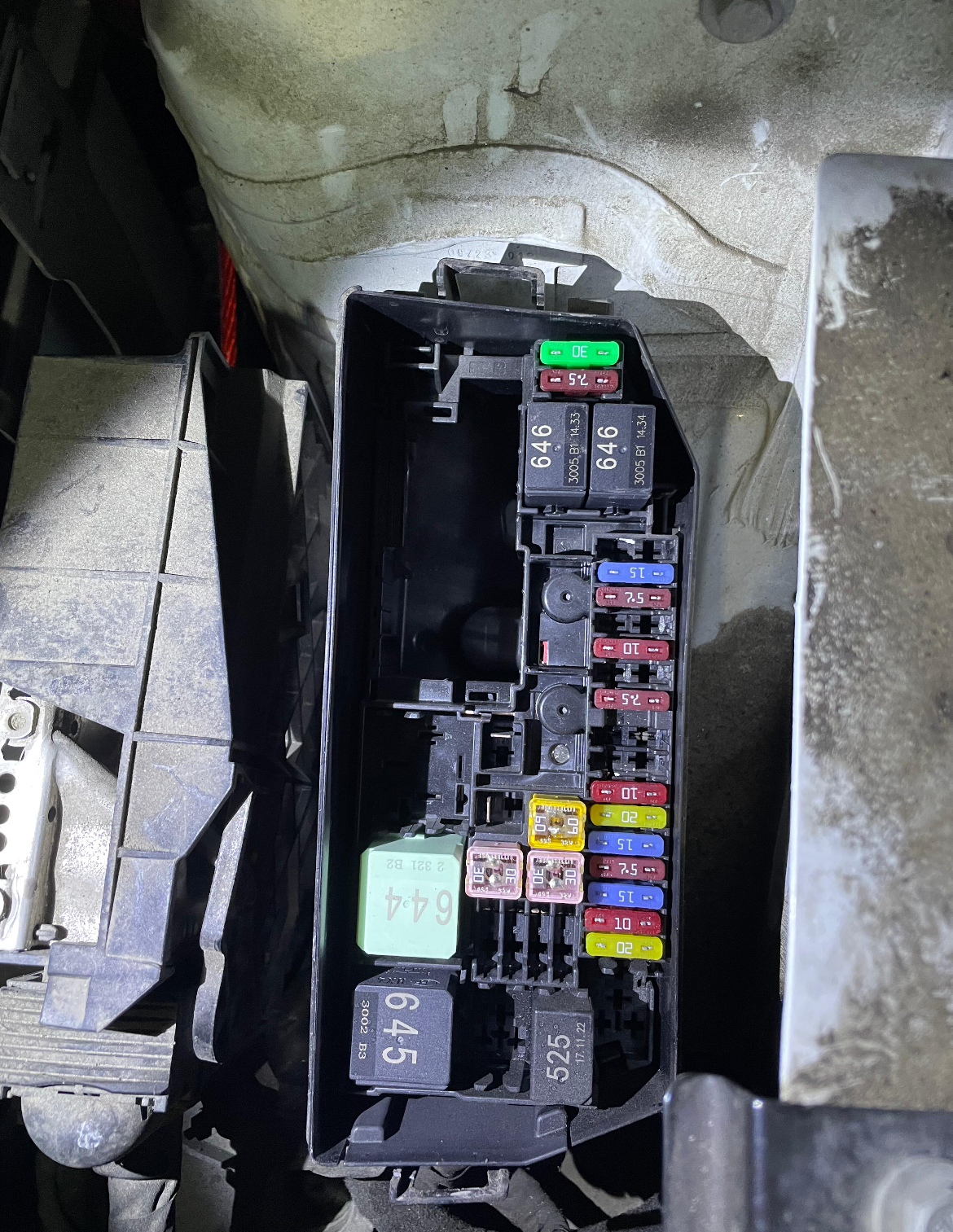

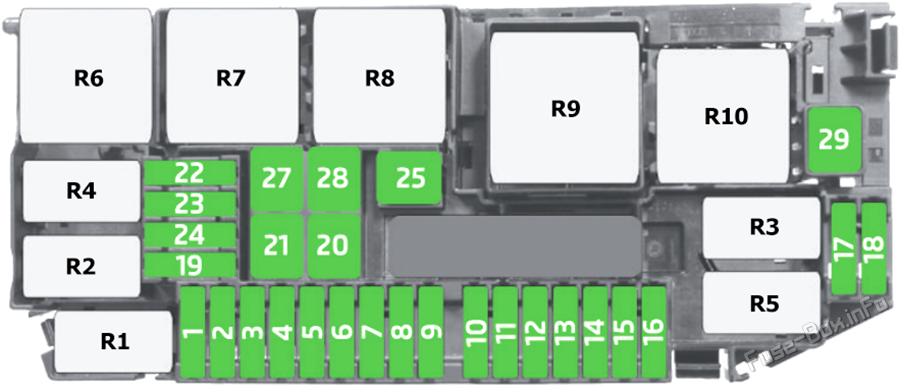

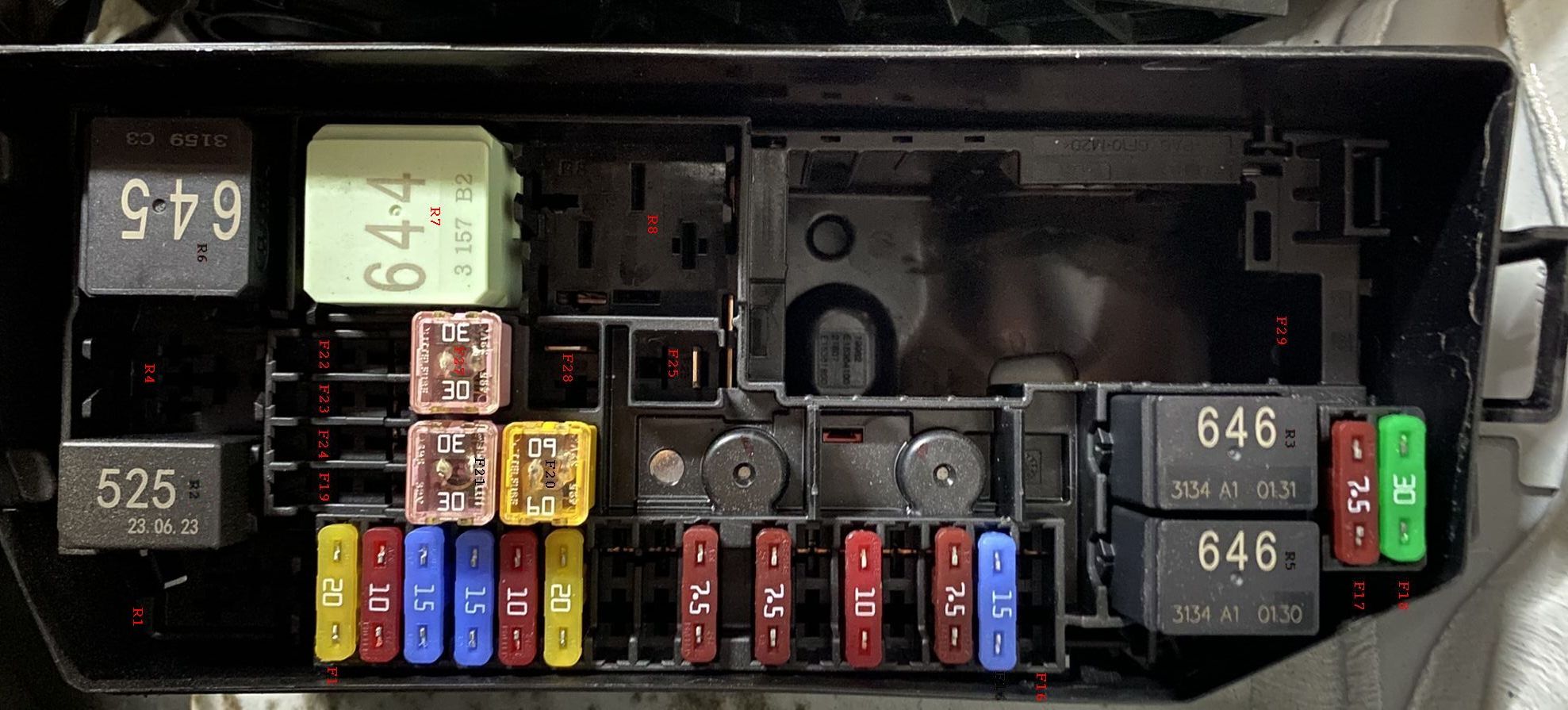

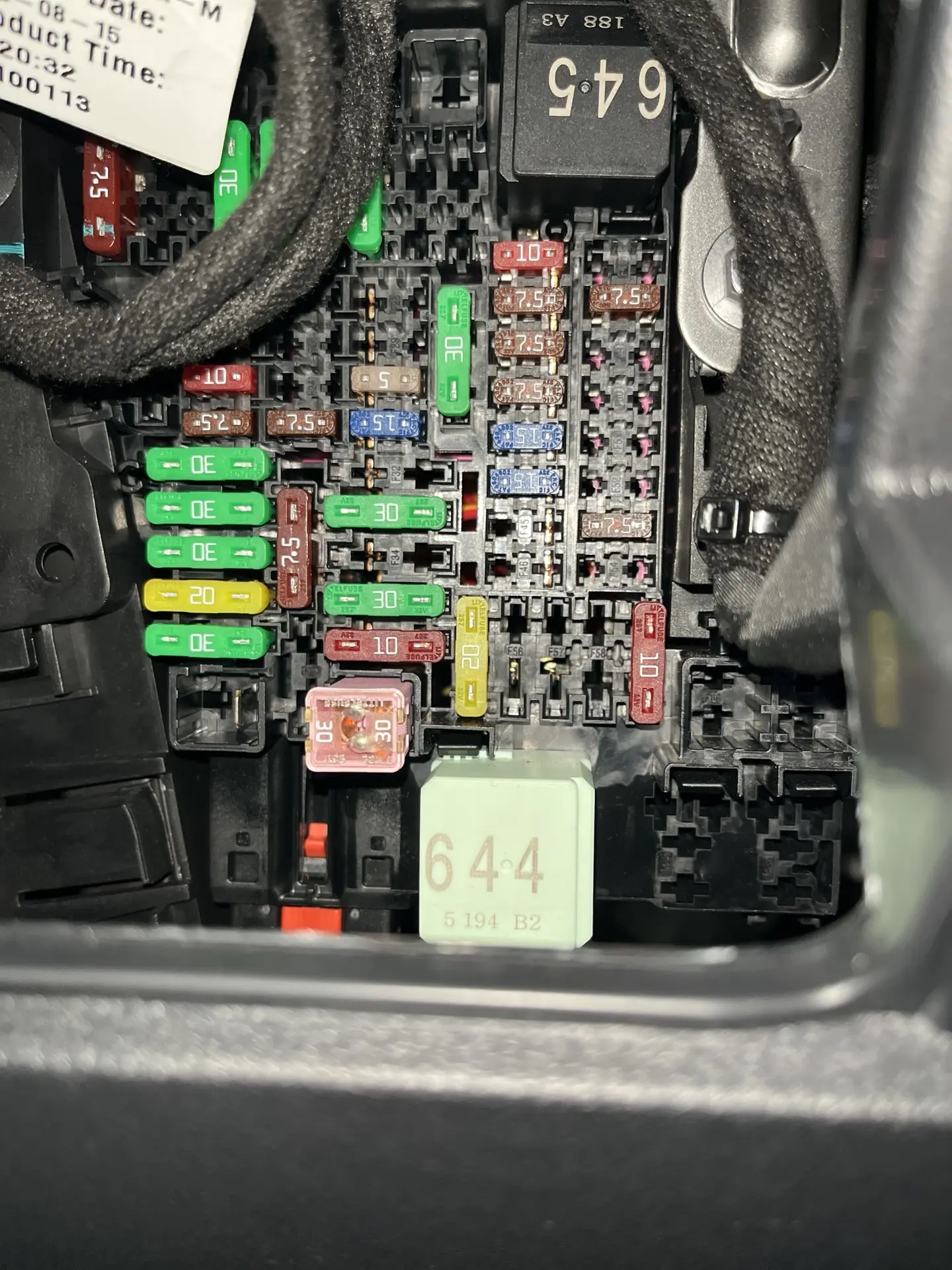

1 20А Блок управления детектором прицепа
2 –
3 30А Блок управления цифровой аудиосистемой
4 –
5 –
6 40А Блок управления бортовой сетью
7 –
8 30А Блок управления вентилятором приточного воздуха
9 –
10 20А Блок управления детектором прицепа
11 –
12 15А Ремень безопасности передний левый (левосторонний руль)
Ремень безопасности передний правый (правый руль)
13 7,5А Поворотный выключатель света
Датчик дождя и света
Блок управления электроникой рулевой колонки
Диагностическое соединение
14 10А Блок управления электроникой рулевой колонки
15 7,5А Блок управления модулем экстренного вызова и блок связи
Вставка в приборную панель
16 40А Блок управления бортовой сетью
17 30А Блок управления двери водителя (правый руль)
Блок управления передней пассажирской дверью (левый руль)
Блок управления задней водительской дверью (правый руль)
Блок управления задней пассажирской дверью (левый руль)
18 30А Блок управления бортовой сетью
19 25А Блок управления 1 информационной электроники
20 30А Блок управления бортовой сетью
21 30А Блок управления подогревателем восстановителя
22 –
23 7,5А Камера заднего вида
24 5A Блок индикации передней информационной индикации и блока управления блока управления
Телефонный кронштейн
Блок управления стабилизацией передачи и приема
25 7,5А Блок управления электроникой рулевой колонки
26 7,5А Диагностический интерфейс шины данных
27 –
28 7,5А Датчик охранной сигнализации
29 7,5А Звуковой сигнал противоугонной сигнализации
30 15А Ремень безопасности передний левый (правый руль)
Ремень безопасности передний правый (левосторонний руль)
31 15А Органы управления отопителем и кондиционером
32 7,5А Выключатель зажигания/стартера
33 30А Блок управления двери водителя (левый руль)
Блок управления передней пассажирской дверью (правый руль)
Блок управления задней водительской дверью (левый руль)
Блок управления задней пассажирской дверью (правый руль)
34 –
35 40А Блок управления бортовой сетью
36 20А Блок управления бортовой сетью
37 30А Блок управления подогревом сидений
38 30А Блок управления бортовой сетью
39 10А Блок адаптивного круиз-контроля
Блок управления системой помощи при парковке
Блок управления системой контроля слепых зон
Блок управления системы контроля слепых зон 2
Передняя камера для систем помощи водителю
40 7,5А Регулятор корректора фар
Поворотный переключатель света
Модуль переключателей 1 в центральной консоли
Переключатель света заднего хода
Блок управления электроникой рулевой колонки
Передняя левая фара (Галогенные фары)
Передняя правая фара (Галогенные фары)
Диагностическое соединение
Внутреннее зеркало с автоматическим затемнением.
41 7,5А Регулятор наружных зеркал
42 7,5А Датчик положения сцепления
Датчик давления контура хладагента
Реле стартера 1
Реле стартера 2
43 15А Реле насоса омывателя
Электродвигатель стеклоочистителя заднего стекла
Нагревательный элемент форсунки левого омывателя
Нагревательный элемент форсунки правого омывателя
44 7,5А Модуль переключателя 1 в центральной консоли
Блок управления подушками безопасности
45 –
46 –
47 –
48 7,5А Блок управления электронной блокировки рулевой колонки
Интерфейс для системы входа и запуска
49 7,5А Реле системы дозирования восстановителя
50 –
51 7,5А USB-разъем для зарядки 1
USB-разъем для зарядки 2
52 15А Передняя правая фара (светодиодные фары)
53 7,5А Механизм переключения
Соленоид блокировки извлечения ключа зажигания
54 15А Передняя левая фара (светодиодные фары)
55 20А Прикуриватель
56 30А Органы управления отопителем и кондиционером
57 –
58 7,5А Насос омывателей ветрового и заднего стекол
59 10А Блок управления бортовой сетью
60 30А Блок управления детектором прицепа
61 30А Блок управления детектором прицепа
•
• R1 — Реле клапана отсечки газа (газовый двигатель)/Реле системы дозирования восстановителя (дизель)
• R2 — Реле насоса омывателя
• R3 — Реле подачи напряжения на клемму 15
• R4 — Клемма 75x, реле подачи напряжения
• R5 — Пусто
• R6 — Пусто
